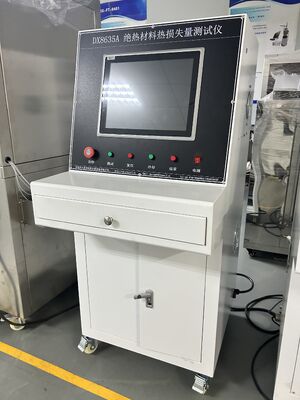

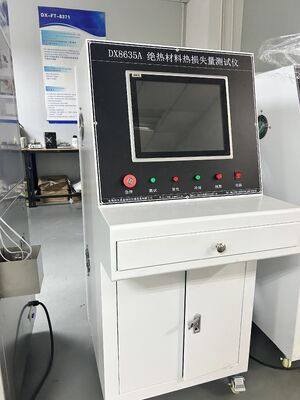

定常熱抵抗試験機の断熱性判定

定常熱抵抗試験機の断熱性能測定

1、概要：
生産技術と省エネ・排出削減の要件を満たし、作業条件を改善し、経済的利益を高め、断熱エンジニアリング設計の品質を確保するために、GB 50264-2013 を使用して、仕様に従ってポンプ設備を設計します。
この装置は、工業用設備およびパイプラインにおいて、外部表面温度が -196 ℃ から 850 ℃ の範囲の断熱材の熱損失を測定するのに適しています。
原子力、航空、宇宙システム、建物、冷蔵施設、埋設パイプラインなどの特別な要件を持つ設備およびパイプラインには適用されません。

2、機器の参照規格：
GBT 10294-2008 断熱材の定常熱抵抗および関連特性の測定 - 保護ホットプレート法;
GB 50264-2013 工業用設備およびパイプラインの断熱エンジニアリング設計コード。

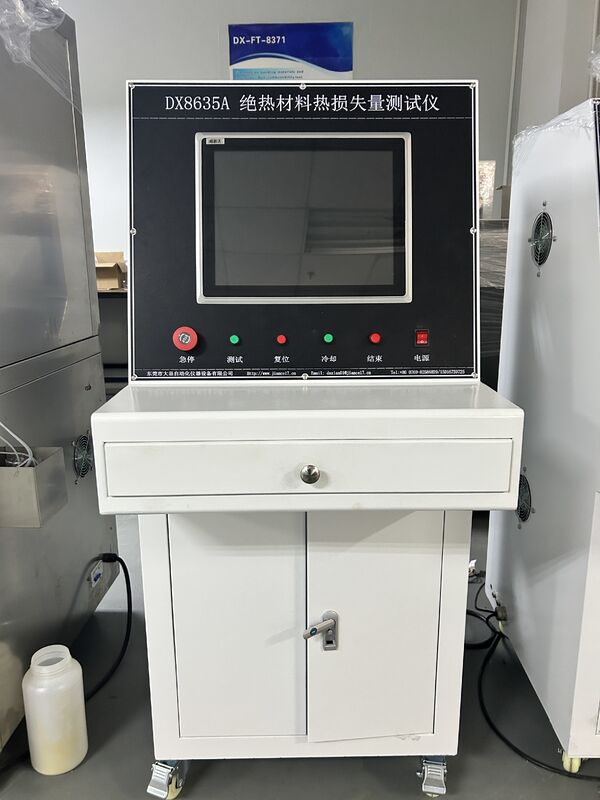

3、機器の全体構造：
この装置は、主に温度制御システム、シリンダー加圧システム、厚さ測定システム、冷却システムなどのコンポーネントで構成されています。

3.1 温度制御システム
主に加熱ワイヤー、鉄板などで構成され、温度計によって加熱されます。温度ゾーンの加熱能力は、最大加熱温度 600℃ に達することができます。
温度、500℃ での長期使用
合計 12 の温度取得チャネルが装備されており、そのうち加熱温度チャネルは温度ゾーン閉ループ制御であり、5 つの温度監視ポイントが設置されています。残りの熱保護プレートには、2 つの温度監視ポイントと、冷たい表面に配置された 5 つの温度測定ポイントが装備されています。
3.2 加圧システム
主にシリンダーによって追加され、必要な圧力値は空気圧を微調整することによって達成され、現在のステータスは制御システムでリアルタイムに表示されます。
3.3 冷却システム
主にチラー、熱電対などで構成されています。チラーは装置の加熱部分を冷却し、熱電対は底部の温度を検出します。テストが完了した後、底部の温度が 50 ℃ を超えると、システムは「チラーをオンにする」ように促し、ホットプレートをすばやく冷却します。
