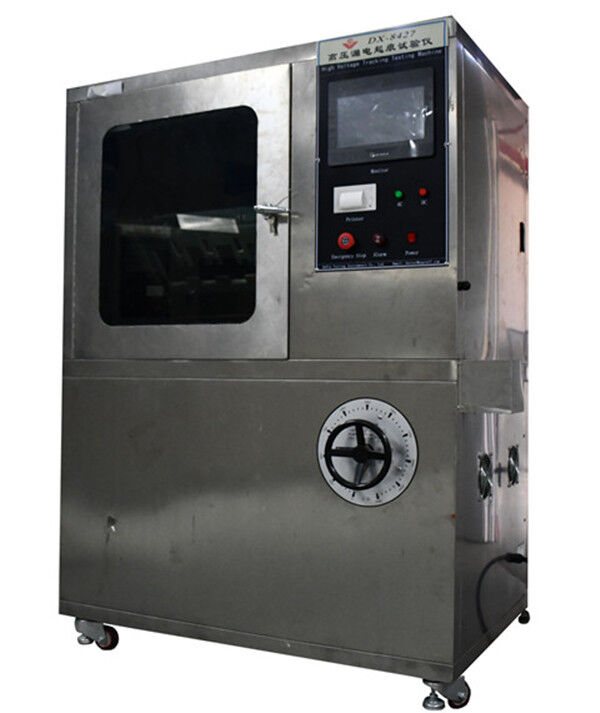

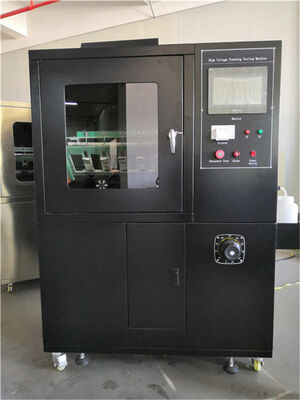

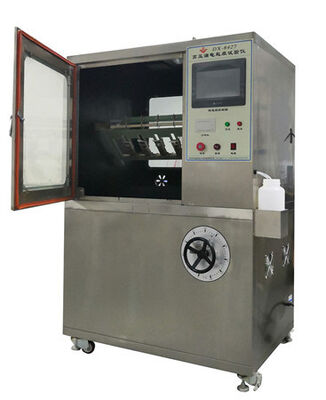

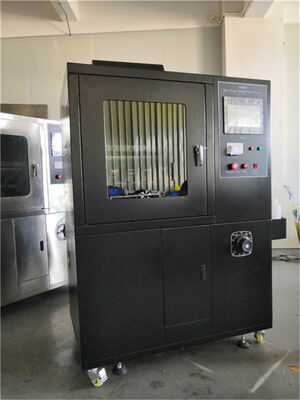

IEC60587 トラックとエロージョンテストマシン ASTMD2303 絶縁剤テストマシン

 IEC60587 AC 高電圧試験機 漏れ痕跡試験機 ASTMD2303

適用範囲:
主に,電気製品や電子機器,家電機器およびそれらの材料の電気痕跡および腐食に対する耐性を試験するのに適しています. It simulates the use of liquid pollutants and inclined samples at power frequency (48Hz-62Hz) to evaluate the resistance to electrical traces and corrosion of electrical insulation materials used under harsh environmental conditions through the measurement of resistance to electrical traces and corrosion電気製品における湿度や不浄物の影響下では,異なる極度を持つ電荷のある部品の間,または電荷のある部品と接地された金属の間では,隔熱漏れが発生することがあります.電気機器の故障やショート回路や放電による材料の侵食を引き起こすような電波を発生させるこのテストは,上記の状況をシミュレートするために隔熱材料で実施される破壊テストです.それは,測定し,特定の電圧で電気フィールドと不浄水の作用下で,漏れと追跡に絶縁材の相対的な抵抗を評価するために使用されます固体電気隔熱材料と電気および電子製品の製品,リレーソケット,転送スイッチカバー,コンタクターなど家電に適しています.

標準に準拠する:

IEC60587,ASTMD2303

技術パラメータ:
1電極:0.5mm厚 材料:ステンレス鋼
2上の電極と下の電極間の距離: 50.0mm ± 0.1;
3試験電圧: 100V~6000V 無限調整可能
4電圧調節器:出力:0Vから250Vまで調節可能,容量は5KVA
5電路の電流が60mAになったら,出力電圧を切る.
6試験時間: 6時間
7落下精度0.5%
8圧力の安定性: ± 1%
9高精度電圧調節器:出力AC220V電源6000W,精度 ± 1%
10追跡判断:標準GB/T653-2003/4に従って1.2汚染された液体を一定流量で滴り込み,電流が60mA未満で6時間電流がない場合,通過したとみなされます;
11落下装置:レーファーの精密ペリスタルティックポンプを使用し,1分間に0.00185〜20ミリリットルの流量範囲,1分間に0.1〜50回転の動作速度流量精度誤差が0未満. 5%
12出力電圧:AC/DC (切り替える)
13シャーシ: SUS304ステンレス鋼 (ブラシ面)
14汚水タンクは316ステンレス鋼で 密封装置を装備しています
15容量は0.56m3,スタジオ容量は900L * 650W * 950H (mm);
16計器の寸法:1200L*750W*1800H (mm)
17体重: 約200kg

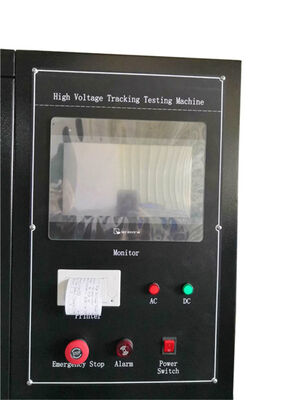

18制御装置:シメンス PLC+台湾 Weilun 触覚画面制御を使用し,正確な制御,シンプルな操作,完全に人間化された設計,テスト後の自動レポート生成パネル熱プリンタは,試験結果をタイムリーに印刷することができます;
19実験グループ数: 5つのグループ (実験過程で,1つのポンプが1つのグループを制御し,試験過程で互いに影響しない)そして,あるポンプが5つのグループを制御する市場では一般的に見られない) (独立または一緒に試験することができます).
