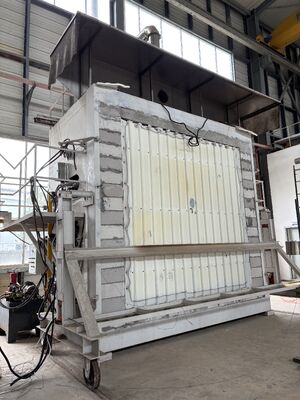

DX8364 ISO 834-1 耐火性試験 炉火検査機

建築材料の耐火性試験炉

試験範囲:

1片側にある火場は,厚さ3000mmの鉄筋コンクリートの負荷壁で,鉄筋構造物 耐火性のための保護層 (防火コーティング) を有する負荷付き壁軽い鋼製のケイル・ベアリング・ウォールやラミネート木材のベアリング・ウォールなど壁内の選択された点の温度を決定する 異なる横切断と幅.

2. 再構成できないアタッチメントの耐火性試験. 負荷負けない壁の耐火性性能のためのインテリジェント試験装置

オーブンの内側の網域サイズは4200 × 4008 × 1500 (mm),試料の火面は4200 × 4800 (mm)

試験範囲: 同等の作業条件下で,対称性および対称性のない構造サンプル,例えば防火ドアと窓,ガラスなどの防火性能を同時に試験することができる.,防火材料など.また,大きな防火室や防火隔壁の部品 (大きな防火壁など),防火ガラス隔壁の防火試験も行えます.耐火ローリング・シャッター複数の異なるまたは類似したサンプルを同時に検査できます.

3. 負荷柱の耐火性能のためのインテリジェント試験装置

炉内での網の大きさは3000 × 3000 × 4700 (mm),火の下の標本の高さは3000-4600 mm (柱の総高さは3600-5200 mm).標本の最大横切りのサイズは800mm × 800mm または Φ 800mm.

総軸負荷は15000kNで,上部と下部の異常負荷はどちらも1000kNである.

試験範囲:

1. 高さ3600-5300ミリメートルと高さ3000-4700ミリメートルの鉄筋コンクリートの柱に耐火性試験を行う.異なる横切りの形やサイズで単一の重荷や複合物重荷に耐える.

2. 異なる横断形状とサイズを持つ防火層 (防火コーティング) を備えた鉄鋼構造柱の耐火性能試験柱の高さ3600~5300mm,火の高さ3000~4700mm単一の負荷や複合負荷に耐える

3. 温度測定は,列内における異なる横切りと深さの選択された測定点で行われます.

4. 他の物品 (セーフなど) のすべての側面から火に晒されているものに対する耐火性試験

防火ドアの耐火性能をテストするインテリジェント装置.下記の構成は参照のみです.

適用範囲: 壁,梁,柱,床,天井,屋根など,負荷を負う部品や負荷を負わない部品に適しています.参照し,採用することができます.この試験機械は,GB/T9978.1-9およびISO834-1-9規格のすべてのコンポーネントの試験に適しています.

規格:GB/T9978.1-2008,GB/T9978.2-2008,GB/T9978.3-2008 "建物の部品の耐火性試験方法 - 第1部分:一般要件"に準拠する.ISO834-1-1999 "建物の部品の耐火性試験 - 第1部分: 一般的要件"

主なパラメータ:

実験室: 4.5M (長さ) x 4.5M (幅) x 3.5M (高さ) 室内では高温隔熱材料を使用します

負荷装置: 機械的な負荷は,橋のクレーンを建物内へ移動するために使用されます. 均質な負荷,集中負荷,軸性負荷,または遠心的な負荷をシミュレートすることができます.

支柱枠: 4つのローラーを通して枠に接続されている,ひも状の支柱.

熱カップル: 炉熱カップル,テンパー熱カップル,移動熱カップル,内部熱カップル,環境温度の熱カップルなど

オーブンの圧力測定探査機: T型測定探査機,測定精度 ± 2Pa

試料の隙間測定探査機:直径6mmで ±0.1mm,直径25mmで ±0.2mm

燃焼システム:バルブシステム (10m以内),ノズル (少なくとも20),調節バルブ

燃焼ガス源: 95%以上の純度プロパン,液化ガス (利用者により提供)

ガス流量:0〜100L/min,測定精度レベル25

空気流量:0〜50m3/分,測定精度 ≤±0.5m3/分

貯蔵タンク容量: ≥ 50 kg x 6

オーブンの温度制御システム: 最大10つの採取点

換気システムと制御空気バルブなど

試料の裏面の放射熱の測定範囲: 0~10 W/cm2

炉内の温度と圧力の制御は,コンピュータのRS485を通じて制御システムに接続されます. 燃焼試験に使用されるセンサーのDC出力電圧は,熱対や圧力センサーなどデジタル形式に変換され,表示と保存のためにコンピュータシステムに送信されます.

注: 建物部品の耐火性試験装置の具体的な実装は,不要なコストを避けるために顧客がテストする必要がある製品に基づかなければならない.例えば,公共安全保障省の天津消防研究所は 建物の部品のための 5 つの異なる耐火性試験機器を持っています負荷梁と板の耐火性能に関する知的試験装置,負荷壁の耐火性能に関する知的試験装置を含む.オーブンの純寸法 3000 × 3000 × 1500 (mm)3000 × 3000 (mm) の標本火域と,総耐力2000kN.

垂直炉:

適用範囲: 壁,梁,柱,床,天井など水平構造物の耐火性能を測定するのに適しています.標準的な火事条件下で.

規格:GB/T9978.1-2008,ISO834-1 に適合する1999"GB/T9978.5-2008,ISO834-5"では200,GB/T9978.6-2008,ISO834-6:200 試験要件を待っている.

性能特性:高精度マルチビット取得カードは,各チャネルの温度,圧力,流量などの様々なデータを収集するために使用されます.マイクロコンピュータ解析によって燃焼過程で生成された実際の情報のリアルタイム再現処理,制御,およびマイクロコンピュータ分析による燃焼特性の決定.すべての機械は,高品質の装置で装備されています.高速運転とシステムの進歩性.

技術仕様:

1装置組成:耐火材料試験炉,ガス流量測定システム,温度測定システム,圧力測定および制御システム.

2耐火性材料試験炉:内面の寸法 4.5m (長さ) x 3.5m深さ x 1.25m高さの垂直試験炉である.

3炉の構造:鋼鉄構造のフレームが採用され,炉の壁は鋼鉄構造のフレームの中心に耐火性のあるレンガで構築されています.熱耐性隔熱材料の密度が1000kgpm3を超えている外面は色鉄で包まれ,炉内面の温度試験は1250°Cに達する.

4温度測定システム:

1オーブンの熱カップル: GB/T 16839.1 に準拠した2.0ミリメートルの線直径のK型ニッケル・クロム熱カップルがオーブンで使用されます.外蓋は耐熱ステンレス鋼管の袖で作られています中央は耐熱材料で満たされ,スリーブから突出する熱端の長さは25ミリメートル未満である.合計5つの熱対と温度精度<±15°C.

2温度測定:直径0.5ミリメートルの熱電偶を使用し,直径0.5ミリメートルの円形銅板に溶接します.2ミリメートル,直径12ミリメートルGB/T16839.1 に準拠する大きなニッケル・クロム・ニッケル・シリコン熱対は,厚さ2.0ミリメートル,長さ・幅30ミリメートルのアスベストパッドで覆うべきである.合計で20個あります.

3平均温度測定: 8つの熱対,GB/T7633-2008とGB/T17428-2009に適しています.

4最大温度測定: 最大幅1200ミリメートルをカバーする鋳造ドアのパネルで,ダブルドアパネルでは20の熱対を測定します.

5移動式熱対:赤外線温度計で測定

6内部熱カップル:換気管の内部温度を測定するのに適した4つの熱カップルがあります.

7環境温度の測定:直径3.0ミリメートルの装甲式熱カップルと大きなニッケルクロムニッケルシリコンK型熱カップルを使用します.GB/t16839の規定に従って.1.

8オーブンの圧力測定: ± 2pa の測定精度を持つ T 型測定探査機を使用

9負荷システム: 圧力センサーを用いて測定

10変形測定器:電子変形測定器を使用

11ギャップ・ソンド:GB/T9978.1規格に従って製造

12. 燃焼器:各側に6個ずつ8つの高速燃焼器が各壁に組み込まれています.加熱炉に必要な熱を供給します.

13. 煙排気: 炉の裏壁に3つの煙排気穴が設置されており,炉内の煙を排気するために後部煙流に接続されています. 圧力を制御します.

14観測穴: 試験過程中に試料の火面と炎を観察するために使用される炉体の後壁に2つの観測穴があります.

15積載装置: 高さ3.5m,幅3.0mの車用車で,車体と試料プラットフォームで構成される.車両は,レールで移動できる4つの地面車輪で設計されています実験プラットフォームは,3m × 3.0m の平方鋼筋構造のフレームです.実験中に,電気ホイストを使用して試料プラットフォームを車体に上げます.実験を開始する前にテストポジションに押され固定されます..

16電気制御部品: 化学制御コンピュータと統合されたMCGS構成ソフトウェアとPLCプログラムを使用します.

主な制御インターフェース,炉の温度曲線インターフェース,サンプル温度インターフェース,履歴記録インターフェース,パラメータ決定インターフェースを含む.
