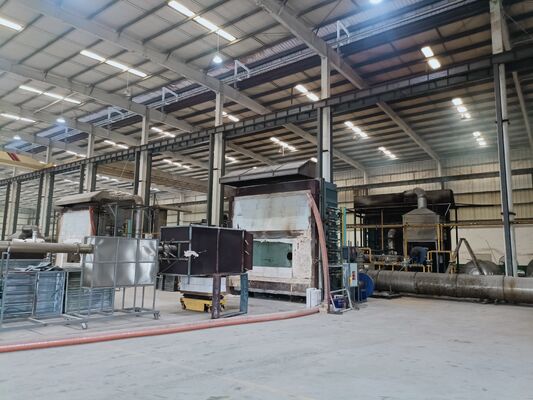

EN13381-8 標準DX8364 建築部品の耐火性試験 - 垂直および水平炉 ISO834-1 消防実験室試験機

建材耐火試験炉

テスト範囲:

1. 片側の防火帯は、厚さ3000(mm)の鉄筋コンクリート耐力壁、耐火性を確保するための保護層(耐火塗装)を施した鉄骨造耐力壁、材質は軽量鋼製キール耐力壁、集成材耐力壁等となります。異なる断面と幅を持つ壁内の選択した点の温度を測定します。

2. 再構成不可能なアタッチメントの耐火性テスト。非耐力壁の耐火性能を評価するインテリジェント試験装置

炉内のネットサイズは4200×4008×1500(mm)、試験体焼成面積は4200×4800(mm)

試験範囲：防火ドアや防火窓、ガラス、耐火材料など、対称および非対称の構造サンプルの耐火性能を同じ作業条件で同時に試験できます。また、大規模な防火区画および防火区画コンポーネント（大面積防火壁など）、耐火ガラス区画、耐火ローリングシャッターの耐火試験も高効率で実施できます。複数の異なるサンプルまたは類似のサンプルを同時にテストできます。

3. 耐力柱の耐火性能を検査するインテリジェント試験装置

炉内のネットサイズは3000×3000×4700(mm)、焼成試験片の高さは3000～4600mm(塔の全高は3600～5200mm)です。サンプルの最大断面サイズは800ミリメートル×800ミリメートルまたはΦ800ミリメートルです。

アキシアル荷重の合計は15000kN、偏心荷重は上下とも1000kNです。

テスト範囲:

1. 高さ 3600 ～ 5300 ミリメートル、耐火高さ 3000 ～ 4700 ミリメートルの鉄筋コンクリート柱の耐火試験を実施し、さまざまな断面形状およびサイズの単一および複数の複合荷重に耐えます。

2. さまざまな断面形状とサイズの保護層（耐火コーティング）を備えた鋼構造柱の耐火性能試験。柱高さは 3600 ～ 5300 ミリメートル、耐火高さは 3000 ～ 4700 ミリメートルで、単一および複数の複合荷重に耐えることができます。

3. カラム内の異なる断面と深さの選択された測定点での温度測定。

4. 四方から火にさらされるその他の物品（金庫など）の耐火性テスト。

防火扉の耐火性能を検査するインテリジェント試験装置。以下に提供する構成は参照のみを目的としています。

適用範囲: 壁、梁、柱、床、天井、屋根などの耐荷重コンポーネントおよび非耐荷重コンポーネントに適しています。他のコンポーネント、付属品、または構造を参照して採用することができます。この試験機は、GB/T9978.1-9 および ISO834-1-9 規格のすべてのコンポーネントの試験に適しています。

準拠規格: GB/T9978.1-2008、GB/T9978.2-2008、GB/T9978.3-2008「建築コンポーネントの耐火性試験方法 - パート 1: 一般要件」、ISO834-1-1999「建築コンポーネントの耐火性試験 - パート 1: 一般要件」

主なパラメータ:

実験室：長さ4.5M×幅4.5M×高さ3.5M、屋内に高温断熱材を使用。

積載装置: 建物内で橋形クレーンを移動するために機械的な積載が使用されます。均一荷重、集中荷重、アキシアル荷重、または偏心荷重をシミュレートできます。

サポートフレーム: 4 つのローラーを介してフレームに接続されたくさび形のブラケット。

熱電対: 炉熱電対、焼き戻し熱電対、可動熱電対、内部熱電対、さまざまな地域に分布する環境温度熱電対など。

炉内圧力測定プローブ：測定精度±2PaのT型測定プローブ

試験片ギャップ測定プローブ：直径6mmで±0.1mm、直径25mmで±0.2mm

燃焼システム：バルブシステム（10メートル以内）、ノズル（20以上）、調整弁

燃焼ガス源：純度95％以上のプロパン、液化ガス（お客様ご用意）

ガス流量：0～100L/min、測定精度レベル2.5

空気流量: 0-50m³ /分、測定精度≤±0.5m3; /分

貯蔵タンク容量：≧50kg×6

炉温制御システム：最大10サンプリングポイント

換気システムおよび制御エアバルブなど

サンプル裏面の輻射熱測定範囲：0～10W/cm 2

炉内の温度と圧力の制御はコンピュータの RS485 を介して制御システムに接続されています。熱電対や圧力センサーなど、燃焼試験に使用されるセンサーの DC 出力電圧はデジタル形式に変換され、表示および保存のためにコンピューター システムに送信されます。

注: 建築コンポーネントの耐火性試験装置の具体的な実装は、不必要なコストを回避するために、顧客が試験する必要がある製品に基づいて行う必要があります。たとえば、公安部の天津市消防研究所には、耐力梁とスラブの耐火性能のインテリジェント試験装置、耐力壁の耐火性能のインテリジェント試験装置、炉網寸法 3000 × 3000 × 1500 (mm)、試験体耐火ゾーン 3000 × 3000 (mm)、および総耐力試験の 5 つの異なる耐火試験装置があります。 2000kNの。

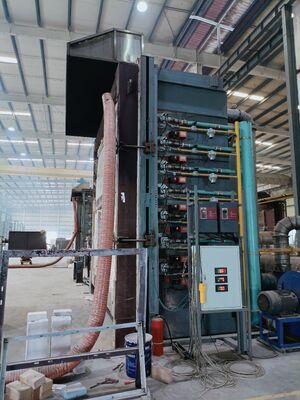

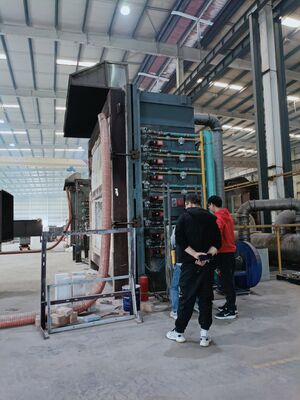

縦型炉：

適用範囲: 標準的な火災条件下で、壁、梁、柱、床、天井などの水平方向の建物コンポーネントの耐火特性を測定するのに適しています。

準拠規格: GB/T9978.1-2008、ISO834-1:1999、GB/T9978.5-2008、ISO834-5:200、GB/T9978.6-2008、ISO834-6:200 テスト要件を待っています。

性能の特徴：高精度マルチビット収集カードを使用して、各チャネルの温度、圧力、流量などのさまざまなデータを収集します。燃焼過程で発生するリアルな情報をマイコン解析・処理・制御によりリアルタイムに再現し、マイコン解析により燃焼特性を把握します。マシン全体には高品質のデバイスが装備されており、システムの高品質、高速動作、進歩性を保証します。

技術仕様:

1. 機器構成：耐火物試験炉、ガス流量測定システム、温度測定システム、圧力測定および制御システム。

2.耐火物試験炉：内寸長さ4.5m×奥行き3.5m×高さ1.25mの縦型試験炉です。

3.炉構造：鋼構造フレームを採用し、炉壁は鋼構造フレームの中央に耐火レンガで構築されています。炉壁の内側は1000kgpm以上の密度を採用しています。耐熱性に優れた断熱材です。外側はカラー鋼で巻かれており、炉内張り材の厚さは65ミリメートルです。炉内の温度試験は1250℃に達することがあります。

4. 温度測定システム:

1. 炉内熱電対: GB/T 16839.1 に準拠した線径 2.0 ミリメートルの K タイプ ニッケル クロム熱電対が炉内で使用されます。外カバーは耐熱ステンレス鋼のチューブスリーブでできており、中央には耐熱材料が充填されています。スリーブから突き出るホットエンドの長さは 25 ミリメートル以上で、合計 5 つの熱電対と温度精度は < ± 15 ℃ です。

2. 焼き戻し表面温度の測定: 厚さ 0.2 ミリメートル、直径 12 ミリメートルの円形銅板に直径 0.5 ミリメートルの熱電対を溶接します。 GB/T16839.1 に準拠した大型のニッケル クロム ニッケル シリコン熱電対は、厚さ 2.0 ミリメートル、長さと幅 30 ミリメートルのアスベスト パッドで覆う必要があります。合計20アイテムあります。

3. 平均温度測定: 8 つの熱電対、GB/T7633-2008 および GB/T17428-2009 に適しています。

4. 最大温度測定: 最大幅 1200 ミリメートルをカバーする成形ドア パネルの二重ドア パネルについて 20 個の熱電対を測定します。

5. モバイル熱電対: 赤外線温度計を使用して測定

6. 内部熱電対: 換気ダクトの内部温度の測定に適した熱電対が 4 つあります。

7. 環境温度測定: GB/t16839.1 の規定に従って、直径 3.0 ミリメートルの外装熱電対と大型ニッケル クロム ニッケル シリコン K タイプ熱電対が使用されます。

8. 炉内圧力測定：測定精度±2paのT型測定プローブを使用

9. 負荷システム: 圧力センサーを使用して測定

10. 変形測定器：電子変形測定器を使用

11. ギャッププローブ: GB/T9978.1 規格に従って製造

12. バーナー: 両側の炉壁に 8 個の高速バーナーが埋め込まれています (各側に 6 個ずつ)。加熱炉に必要な熱を供給します。

13.排煙：炉の後壁に3つの排煙孔が設置されており、後部煙道に接続され、炉内の煙を排出します。圧力を制御します。

14.観察孔：炉本体の後壁には2つの観察孔があり、試験プロセス中にサンプルの火面と炎を観察するために使用されます。

15. 積載装置：車体と試料台からなる高さ3.5m、幅3.0mの台車を使用。この車両は、レール上を移動できる 4 つの地上車輪を備えて設計されています。実験プラットフォームは3.0m×3.0m角の鉄骨造フレームです。実験中は、電気ホイストを使用して試験体プラットフォームを車体上に持ち上げ、小型車両を試験位置まで押して固定してから実験を開始します。

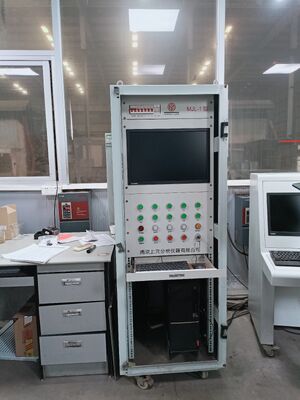

16.電気制御部分：MCGS設定ソフトウェアと化学制御コンピュータと統合されたPLCプログラムが使用されます。

含まれるもの: メイン制御インターフェイス、炉温度曲線インターフェイス、サンプル温度インターフェイス、履歴記録インターフェイス、パラメーター決定インターフェイス。
