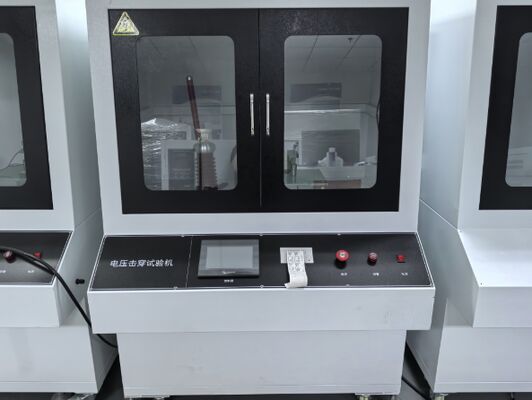

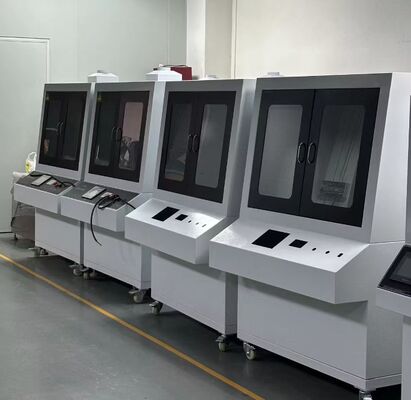

固体絶縁材料電気絶縁破壊試験器は、固体絶縁材料の絶縁破壊強度と耐電圧時間の試験に適しています。

I. 目的
絶縁耐力試験器（JCSY-388）は、プラスチック、フィルム、樹脂、マイカ、セラミックス、ガラス、絶縁塗料などの固体絶縁材料の電源周波電圧下での絶縁破壊強度や耐電圧時間を試験するのに適しています。 GB/T1408.1およびEC60243-1「固体絶縁材料の電気的強度の試験方法 - 電源周波数電圧下」の試験規格に準拠しています。
II.パラメータ
1. 電圧範囲: 0 - 50KV;
2. 電圧調整器はトリップ後に自動的にゼロに戻ります。
3. ゼロ位置のクローズ、自動および手動の電圧調整付き。
4.輸入された漏れ防止装置、個人の安全を確実に保護します。
5.過電流保護、しきい値およびその他の安全保護機能。
6. 電圧と電流の表示、測定精度 ±0.2%、耐電圧保持率;
7. テスト電極: 上部電極の直径は 25 mm、高さは 25 mm。下部電極の直径は25mm、高さは25mmです。 (電極:ステンレス);
8.高圧変圧器の定格容量：10KVA;
9. 定格入力/出力電圧: 220V/50KV;
10. 定格入力/出力電流: 20A/0.09A;
11.制御システム：PLC制御+台湾Winceタッチスクリーン制御を採用し、正確な制御、簡単な操作、完全に人間化された設計、電気強度の自動計算とテスト後のレポートの生成、パネルサーマルプリンターは時間内にテスト結果を印刷できます。
12.電圧上昇速度：5V、50V、100V、500V、1000V、2000V;
13.分解・組立に便利なオイルバスタンクを装備（材質：ステンレス）。
14. 計器部品: 電気的に接触可能な電圧調整器、制御ボックス、保護抵抗器、電極ボックス、油浴タンクで構成されます。
15. キャビネット材質: SUS304 ステンレス鋼;
16. 寸法：長さ1.4メートル、幅1.1メートル、高さ1.7メートル。
17.重量：約240KG
