建材や製品のための単燃式試験器

試験原理

試料を30kWの拡散炎の中に置きます。燃焼ガスは排気フードで収集され、分析されます。ガス分析により、酸素の減少に基づいて試料の発熱量を計算できます。

煙の発生は、排気管内の煙による光線の減衰を測定することによって評価されます。試料の燃焼挙動を観察し、炎の広がりや燃焼粒子および液滴の出現を理解します。

1、適用範囲：

単一ユニット燃焼試験（SBI）における、建築材料または製品（EC Resolution 2000/147/ECで規定されている舗装材料および製品を除く）の耐火性能を決定するために使用される方法。

2、準拠規格：

GB/T 20284-2006規格「建築材料または製品の単体燃焼試験」およびEN13823「単体燃焼試験方法（SBI）」試験規格の要件に準拠しています。

3、性能パラメータ：

この装置には、燃焼試験室、制御室、小型カート、排煙管、データ収集および分析装置、およびガス供給制御装置が含まれています。

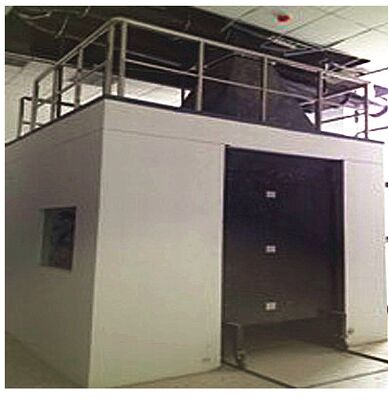

• 燃焼試験室：L3000×W3000×H2400（MM）、室の上部にサンプリングパイプに接続された収集フードと排煙管があり、小型カートの下には自然な空気の出入り口があります。実験中、試料の燃焼および燃焼生成物によって放出される熱は、排気管から排出され、レンガの壁で構築されなければなりません。
• 着火源は、小型カートの垂直コーナー（辺の長さ250mm、高さ80mm）に配置された31KWプロパン直角サンドボックスバーナーです。
• センサーとサンプリングパイプを配置するための包括的なサンプリングエリアが排煙ダクトに設置されています。
• 排煙速度：0.50 m³/s～0.65m³/s。
• 室内環境温度測定：直径1mmのK型装甲熱電対、環境圧力試験：±200Pa。
• 排気ダクトの温度測定：直径0.5の輸入K型装甲熱電対。
• 温度測定精度：0.5℃。
• 排煙ダクト用の高精度圧力センサー、精度±2Pa
• 時間記録システム精度：0.1秒。
• 試験時間：1～30分に設定可能。
• 試験プロセス中の煙密度を測定できる煙密度測定システム。
• ガス分析計と主要コンポーネントはすべてオリジナル輸入品です。
• 組み込みコンピューターと8.4インチLCDディスプレイを搭載し、TCP/IPおよびRS-232複数の通信インターフェースオプションがあります。
• 酸素測定：測定範囲：0～25%
• 信号出力：4～20mA;
• 応答時間T90：≤2S;
• 環境温度：0～45℃;
• 相対湿度：<90％（結露なし）;
• 直線性：<±0.1％O2;
• ゼロドリフト：0.05％O2（1週間）;
• 再現性：<±0.02％O2;
• 二酸化炭素（CO2）測定：
• 測定範囲：0～10%
• 再現性：<±1％制御キャビネットの内部構造
• ゼロドリフト：≤2％/週
• レンジドリフト：≤2％/週
• 線形偏差：<±1％
• 応答時間：T90≤2秒
• データ収集システムは、酸素濃度、一酸化炭素濃度、温度、煙密度、発熱量、質量損失率などの実験データを収集および記録し、保存できます。

試験報告書

報告書には、試験サンプルと試験結果に関する情報が含まれています。試験結果のリストは次のとおりです。

•Figra、曝露期間全体で計算された発熱量に基づく火災成長率[ワット/秒]。

•THR、評価期間中の総発熱量[メガジュール]。

•TSP、評価期間中の総煙発生量[m2]。

•SMOGRA、煙発生量に基づく煙成長率[m2/s2]。

•LFS、長い翼の端までの横方向の火炎伝播が観察されましたか

•燃焼液滴は観察されましたか

試験報告書には、試験プロセス中の被測定物の図解、および試験前後の試験サンプルの写真も含まれています。
