弧抵抗試験装置

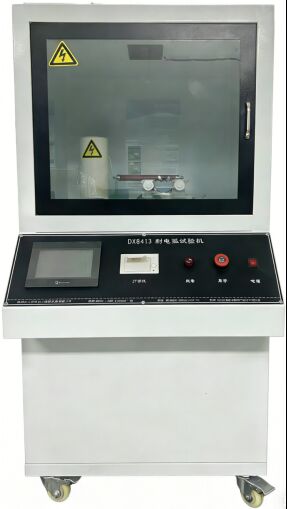

DX8413 弧抵抗試験機

主に適用されるのは:

GB/T1411-2002 乾燥固体隔熱材料の高電圧および低電流弧放出に対する耐久性試験

規格の遵守:このテストは,GB1411,IPC650,IEC 61621,ASTMD495に従って設計および製造され,JEC 149およびUL 746Aなどの試験方法に適合しています.

試験原理の簡潔な紹介

指定された試験条件下で (特定の電極と電圧/電流のステップアッププログラムを使用して)高電圧が材料の表面に加えられ,断続的または連続的な弧放電が誘発される.. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)試験開始から材料が故障するまで,計測器は経過した時間を (秒で) 記録します.この時間は,材料の"弧抵抗時間"と呼ばれ,その性能を評価するためのコア指標として機能します..

適用範囲:

プラスチック,樹脂粘着剤,およびモーター,家電,電池などの産業で使用される保温塗料などの電気隔熱材料の弧抵抗性能の評価主にプラスチックなどの固体隔熱材料の弧抵抗性能の試験に適用されますフィルム,樹脂,ミカ,セラミック,ガラス,保温油,保温塗料,紙,その他のメディア

特徴: 弧抵抗試験機械はコンピュータ制御を採用し,試験プロセス中にテスト曲線をオンラインで観察できます. 試験条件と試験結果データを自動的に保存します.そしてアクセスできます,表示し,プリントする

実験原理: 固体隔熱材料の弧抵抗を試験するために使用される. 試験対象物質は高電圧にさらされる.物質の表面に安定した導電チャネルが形成されるまで,徐々に小さな電流環境を増やす材料の弧抵抗時間です.

主な技術要求事項

1入力電圧:AC 220V

2出力電圧:AC 0〜20KV

3電源容量: 1.5KVA

4試験方法:断続弧,連続弧

5試験電流: 10MA-20MA-30MA-40MA オプション

6試験電圧制御の誤差: ≤ 1%

7. オン/オフ時の誤差:<5ms

8試験電圧は0〜20KVで,連続調節可能

9制御精度: ± 10%

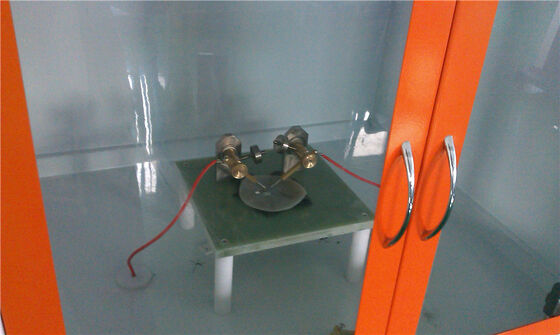

10電極の仕様:ステンレス鋼プレート電極 25.4mm * 12.7mm * 0.15mm

タングメン鋼電極 56mm * 7mm * 30mm

電極の配置角 110度

電極と水平平面の間の角は35度です

電極重量: 50G

11セキュリティ対策

(1) 過電圧保護

(2) 過剰電流保護

(3) 短回路保護

(4) セキュリティ ドアの開口保護

(5) ソフトウェアの不正操作防止

12外側の寸法: 長さ800mm × 幅700mm × 高さ1350mm

主な構成:

テストホスト: 1 ユニット

20000ボルトの高電圧発電機: 1台

完全自動マイクロコンピュータの電圧調節装置:一セット (シリアルポートモード)

電圧取得と電流取得隔離型送電装置: 1 セット

試験電極: 2 セット

流放棒:一本 (樹脂型)

コンピュータの電弧抵抗測定・制御ソフトウェア:一セット

コンピュータ: 1 セット

ブランドの色インクジェットプリンター:一セット

プログラムCD:一セット

製品使用説明書:1冊

メトロロジカル検証証明書:1枚

適合証明書: 1 枚

ランダムツール: 1セット
