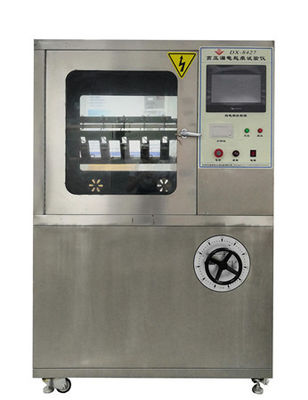

傾斜平面試験片を用いた高電圧トラッキング・エロージョン試験機 IEC60587

高電圧追跡と侵食試験機

1S適用範囲:

主に電気・電子製品,家電,およびそれらの材料の電気痕跡および腐食に対する耐性を試験するのに適しています.液体汚染物質と傾斜表面標本の使用を電源周波数 (48Hz-62Hz) でシミュレーションする電気化や腐食に対する耐性を測定することによって,厳しい環境条件下で使用される電気隔熱材料の抵抗レベルを評価する.電気製品における湿気と不純物の影響下異なる極度を持つ充電された部分や,充電された部分と接地された金属の間に,隔熱漏れが発生する可能性があります.その結果,弧は故障,短回路,放出による物質の侵食このテストは,上記の状態を隔熱材料でシミュレートする破壊テストです.電気フィールドと指定電圧の水を含む不浄物による電離器の相対的な漏れ抵抗とマークを測定および評価するために使用される電気および電子製品の固体電気隔熱材料およびそれらの製品,リレーソケット,変換スイッチカバー,コンタクター,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池など.

2標準に準拠する:

IEC60587-2022の要求に従って,ASTMD2303

3テクニカルパラメータ:

電極:0.5mm厚 材料:ステンレス鋼

上部と下部電極間の距離: 50.0mm ± 0.1;

試験電圧: 100V~6000V ステップレス調節可能

電圧調節器:出力: 0~250Vから調節可能,容量は5KVA

電路電流が60mAになると,出力電圧を切断する.

試験時間: 6 時間

落下精度:0.5%

圧力の安定性: ± 1%

高精度電圧調節器:出力 AC220V 電力 6000W 精度 ± 1%

試験トランスフォーマー:容量は5KVA 最大出力電圧 AC6000V (DC6000Vはオプション)

痕跡検出:標準GB/T6553-2003/4に従って1.2, 電圧 (2.5kV,3 5kVおよび4.5kV) を適用し,汚染された液体を一定の流量で滴り込みます.電流が流通せずに6時間60mA未満であれば,流通すると考えられます.

落下装置: ラルフ精密ペリスタルティックポンプを使用し,1分間に0.00185〜20ミリリットルの流量範囲,1分間に0.1〜50回転の動作速度流量精度誤差が0未満. 5%

出力電圧:AC/DC (切り替える)

ケース: SUS304ステンレス鋼 (ブラシ付き表面)

排水槽は316ステンレス製で 密封装置を備えています

容量は0.56m3,スタジオ容量は900L * 650W * 950H (mm);

楽器の寸法: 1200L * 750W * 1800H (mm),長さ 750 * 幅 1180 * 高さ 1760mm,木製の箱 890 * 1320 * 1900

体重: 約200kg

制御装置:シメンス PLC+台湾 ワインビューのタッチスクリーン制御を採用,正確な制御,シンプルな操作,完全に人間化された設計,テスト後の自動レポート生成そしてパネル熱プリンタは,試験結果をタイムリーに印刷することができます;

試験グループ数: 5つのグループ (試験中に,1つのポンプが1つの滴のグループを制御し,試験過程は互いに影響しない.1つのポンプが5つのグループを制御しているため,市場では一般的に見られない) (個別にまたは一緒に試験することができます)
