電線・ケーブル束燃焼試験機、垂直設置型電線・ケーブル束試験機

DX8349 電線・ケーブル結束燃焼試験機

適用範囲:

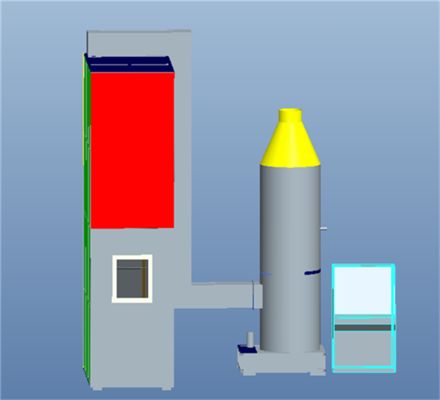

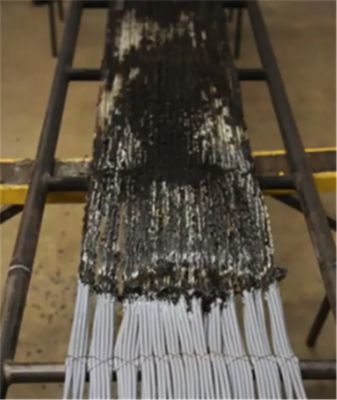

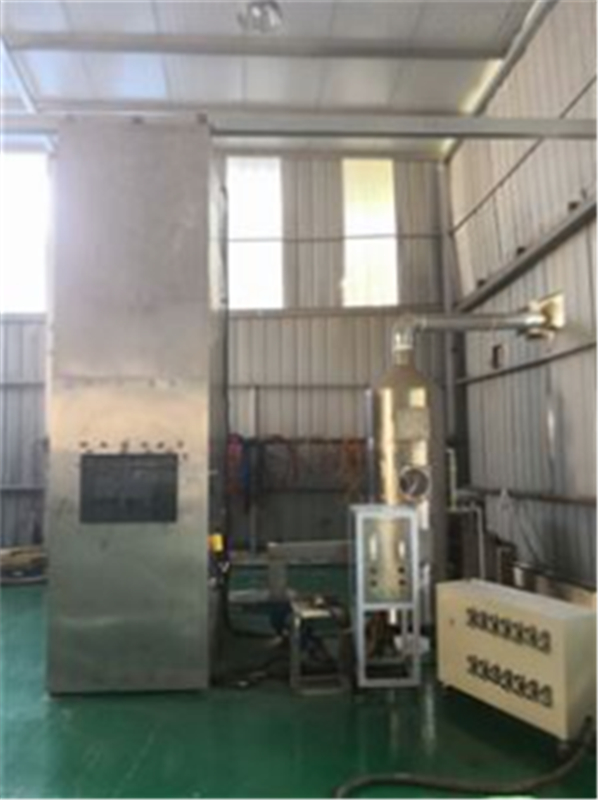

垂直に設置された結束電線・ケーブルまたは光ファイバーケーブルが、規定条件下で炎の垂直伝播を抑制する能力を評価するために使用されます。使用プロセスでは、煙除去タワーとの連携が必要です。装置全体は、試験チャンバー、空気源、鋼製はしご、排気浄化システム、点火源などのいくつかの部分で構成されています。

適合規格:

IEC60332-3-10-2018「炎条件下でのケーブルおよび光ファイバーケーブルの燃焼試験パート31：垂直に設置された結束ワイヤーおよびケーブルの炎垂直伝播試験装置」に準拠し、IEC60332-3-21：2000「炎条件下でのケーブルおよび光ファイバーケーブルの燃焼試験パート32：垂直に設置された結束ワイヤーおよびケーブルの炎垂直伝播試験」の要件を満たすことができます。A、F/Rクラス」、IEC60332-3-22：2000「炎条件下でのケーブルおよび光ファイバーケーブルの燃焼試験パート33：垂直に設置された結束ワイヤーおよびケーブルの炎垂直伝播試験-クラスA」、IEC60332-3-24：2000「炎条件下でのケーブルおよび光ファイバーケーブルの燃焼試験パート35：垂直に設置された結束ワイヤーおよびケーブルの炎垂直伝播試験カテゴリ」、「C」、「」、IEC60332-3-25：2000「炎条件下でのケーブルおよび光ファイバーケーブルの燃焼試験パート36：垂直に設置された結束ワイヤーおよびケーブルの炎伝播試験カテゴリ」、「D」、「」。技術パラメータ:試験チャンバー：実験装置は、幅（1000±100）mm、奥行き（2000±100）mm、高さ（4000±100）mmの自立型チャンバーである必要があります。試験チャンバーの背面および両側は、熱伝達係数が約0.7W?m-2?K-1の断熱材、厚さ1.5mmのUSU304ステンレス鋼板、中央に厚さ65mmの断熱鉱物繊維、外側に厚さ1.5mmのUSU304ステンレス鋼板で作られている必要があります。2. 空気源:空気入口にはデジタル風速計が装備されており、空気のガス流量は（5000±500）L/minです。試験完了後：火を止めてから1時間燃焼が続いた場合、警報と雨による強制燃焼停止装置があります。3. 鋼製はしごタイプ：幅（500±5）mmの標準鋼製はしご（800±10）mm幅の鋼製はしご、USU304ステンレス丸鋼製

6. 標準プロパンバーナー装置2台

試験チャンバーの上部にはデジタル風速計が装備されており、風速が8M/S未満であることを保証し、試験チャンバー内の気流に影響を与えません。

煙収集・洗浄装置：SUS304ステンレス鋼、直径800mm、高さ3500mm。

点火源

1. タイプ：点火源には、1つまたは2つのベルト式プロパンガスバーナーとその支持流量計およびベンチュリミキサーが含まれている必要があります。火炎表面には、直径1.32mmの平坦な金属板が242個開けられており、これらの穴の中心間距離は3.2mmで、3列にずれて配置されており、各列は81、80、81で、257×4.5mmの公称サイズ範囲に分布しています。さらに、バーナーの両側に小さな穴の列が切断されており、これらのパイロット穴は炎を安定して燃焼させることができます。各バーナーには、プロパンと空気の流入率を制御する正確な装置が装備されている必要があります。ロータメータまたは質量流量計を使用できます。

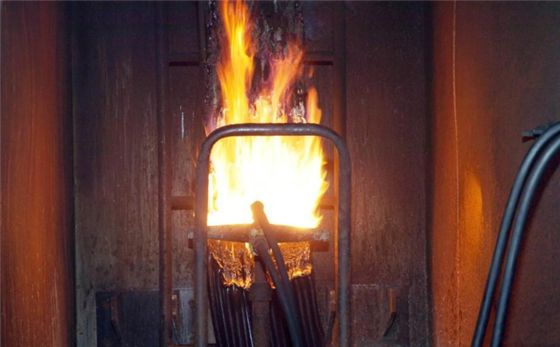

2. 点火源のバーナーは水平に配置され、ケーブルサンプルの前面から（75±5）mm、試験チャンバーの底から（600±5）mm、鋼製はしごの軸に対して対称である必要があります。バーナーの点火点は、鋼製はしごの2つの段の間の中央にあり、標本の最下部から少なくとも500mm離れている必要があります。

技術パラメータ:

1. 試験ボックスのサイズは1,000（W）X2,000（D）X4,000（H）mmで、中央には鉱物ウール素材のボックスが充填されています。

2. ボックスの底は前面から150mm離れており、800（W）X400（D）mmの空気取り入れスペースがあります。

3. トップ排気スペースは300（W）X1,000（D）mmです。

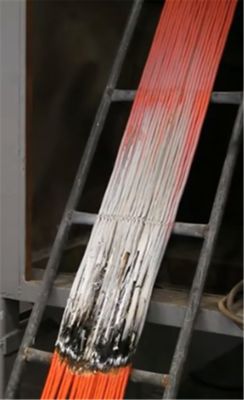

4. 幅広ステンレス製はしごサイズ500（W）X3,500（H）、1枚

5. 標準ステンレス製はしごサイズ800（W）X3,500（H）、1枚

6. 標準プロパンバーナー装置2台

7. ベンチュリガス混合装置2台

8. 圧力計および減圧弁装置は、プロパンと空気の圧力を0.1Mpaに調整できます。

9. ロータメータはガス流量を調整および設定します。

10. ボックスには鋼製はしごと手すりが装備されており、ユーザーが上部で検出するのに便利です。

11. 空気源を手動で閉じるためのボールバルブを装備

12. 燃焼試験時間を自動設定し、その時点でガス源を自動的に遮断します。

13. ボックスの内壁の熱電対は、ボックスの内部温度を表示できます。

14. 燃焼ボックスの寸法：1120（W）X2195（D）X5077（H）mm

15. コントロールボックスの寸法：1280（W）X770（D）X1200（H）mm

16. 電源：AC 220V、50/60Hz、2A

17. 空気源：プロパン、空気（顧客提供）

煙除去タワー:

主に実験プロセスで排ガスを発生させるために使用され、煙除去タワーで処理された後の排出ガスは環境保護要件を満たします。

材質：スクラバーの本体全体はPP素材で作られており、システムには金属部品がなく、非常に高い耐酸性・耐アルカリ性および耐食性を備えています。

循環液層：水道水または洗浄液を充填でき、洗浄液の効果はより良く、廃液が洗浄塔の底を腐食するのを防ぐためです。

空気層：処理が必要な製造または実験プロセスで排出される排ガス、および空気層は空気入口に接続されており、廃棄物が空気層に入ることを可能にします。

充填層：スクラバーの充填材は、PPウニ型中空ボールで作られており、多歯TELLERTTの形状をしており、充填層の表面に窓があり、充填層のボールの清掃に便利です。充填層の主な機能は、空気層の排ガスを分散させ、分散廃棄物にし、水噴霧層で排ガスを完全に洗浄できるようにすることです。

水噴霧層：水噴霧層のスプリンクラーヘッドは、目詰まりしないPP 120度回転スプリンクラーヘッドを採用しており、面積の95％をカバーし、水噴霧層にはスプリンクラーヘッドの動作状態を検査しやすくするための独立した窓があります。

防霧層：空気中の不純物を効果的にろ過できるだけでなく、排ガス中の水ミスト結晶がスクラバーの内壁を腐食するのを防ぐこともできます。

循環ポンプ：循環ポンプは、循環液層の液体をスプリンクラーヘッドを通して循環させ、水を節約します。

寸法：1500（W）×1000（D）×3000（H）mm;

電源：AC 380V 3相、50/60Hz、10A。
