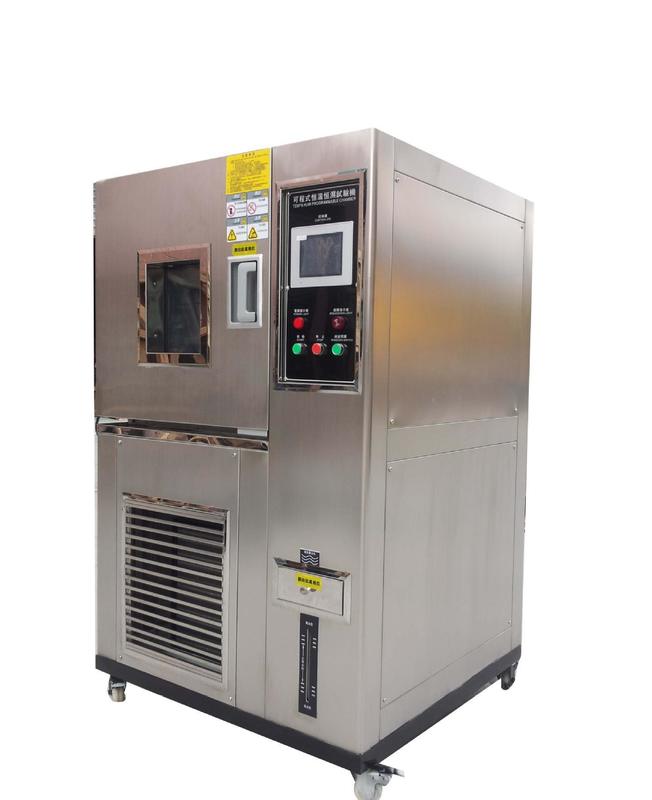

システム構成要素とその用途の概要

1システムには以下の構成要素が含まれます.

試験室の機能は,高低温恒定,高低温交替などの試験環境を提供することである.

冷却システム,暖房システム,エアダクトシステム,制御システム,システム安全保護装置などで構成されています.

2試験室の目的は:

繊維の湿気透透性試験室は,様々な環境で材料の性能をテストし,熱耐性,冷たい耐性,様々な材料の耐乾性と耐湿性, 湿気透透性を含む様々な繊維の湿気透透性を測定するのに適しています.

Pアート 2:The 試験室の主な技術指標

1作業室のサイズ:500×500×600mm

2認知症970×1050×1750mm

3温度範囲:-0°C ~+150°C(負荷がなく 安定しているとき状態)

4温度変動:≤±0.5°C(負荷がない状態で 安定している状態で)

5.温度均一性:≤1°C(負荷がない状態で 安定している状態で)

6冷却速度は:室温から150度°C,約45分 (20°C~100°C範囲,負荷なし,非線形加熱のプロセス全体

7風速:1.7~2.5m/s

上記指標は環境温度に測定された.≤25°C,大気圧,負荷なし,負荷なしの条件,箱の内壁から1/6スペース

8.パワー:約4.5kW

9.空気の流れ速度範囲:0.02~3m/s

10.P供給:220V±10%V;50Hz

11. 湿気浸透容量:3000mm2 (ASTME96標準) 6個

12湿化容量:≥250mL/h

13湿度範囲:

20%~98%R.H(AT+25°C~+85°C)98%RH(湿熱試験中に熱源がない場合)

14.湿度誤差:≤+2~-3.0%RH (湿度>75%RH) (恒常状態)

≤±50.0%RH (湿度)≤75%RH) (恒常状態))

メインユニットとアクセサリーとテストソフトウェア:

製品証明書 1pc

製品使用説明書 1セット

保証カード 1セット

温度計 1

電源コード 1

装置の使用条件:wa で湿化するter:浄水,蒸留水,離子化水,抵抗性≥500.m

C についてオールリング方法:空気冷却方法:環境温度+5~+28°Cは適した

電圧:AC 220V±10%,50 Hz,三相四線+接地線

環境温度:0~40°C

環境湿度: < 85%R.H

大気圧:86~106Kpa.

敷地要求: 設備は,操作と保守のために十分な空間を備えた,よく換気された試験室に水平に配置する必要があります.

空間的条件:試験室は部屋から少なくとも 200mm 離れた場所にあり,設備は通常開いて閉めなければならない.

環境条件:強い振動も 強い電磁場の干渉も 高い濃度の塵や腐食性物質も設備の周辺の熱源からの直接太陽光や他の直接放射線がないこと

発生頻度と誤差:50±0.5Hz

電圧と誤差:AC 220V±10%V

マスタースイッチ :別々のスペースが必要です

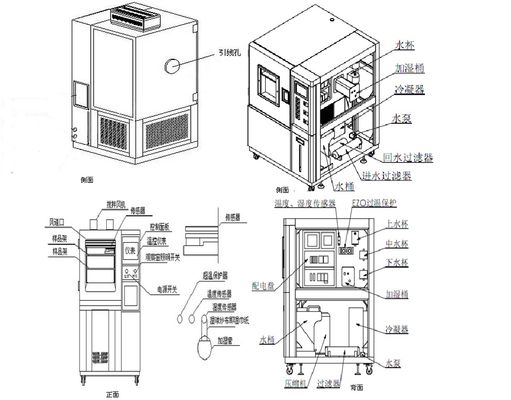

第3部 基本構成要素の詳細

コントロールパネル

TEMI850制御器の特徴

1. 色タッチスクリーン

22つの制御モード (固定値/プログラム)

3センサータイプ:PT100センサー

4出力モード:PID制御出力 (4-20mA) アナログ出力

(1-5V) /(0-10V) は任意に選択できる,8つのスイッチ信号補助入力 (基本構成10個のリレー,20個のリレーオプション) ON/OFF リレー出力

5温度測定範囲: -9000°C-200を00°C, (オプション -90.00°C-300 だった00°C) エラー±0.2°C について

6湿度測定範囲: 1.0%~100%RH,誤差±1%RH

7測定範囲:任意に設定され,特殊機能はカスタマイズできます.

8プログラム編集: 12つのプログラムグループがプログラムされ,各プログラムグループが最大10つのセグメントまでプログラムされ,サイクルで実行するように設定できます.

9通信インターフェイス: (RS232/RS485, 最大通信距離は1.2km [光ファイバーは30kmに達する]);

10インターフェース言語 触覚画面の色 言語タイプ:中国語/英語

11TFT解像度: 800×480 64K色

ステンレス鋼の暖炉

ステンレス鋼の電熱管のメリット

通常の暖房管と比較して,フィニングチューブル式暖房管は以下の利点があります.フィニングチューブル式暖房管の散熱面積は2倍増加します.普通のライトパイプと比較して5~4倍表面負荷は光管と比較して2~3倍増加します熱槽の電気暖房装置の長さの短縮により,熱損失が減少します.熱管と同じ電源条件下では,迅速な加熱,高熱効率,長寿命の利点があります.超明るいチューブの容量の2~3倍の総電力を容認できます暖房装置の容量を大幅に削減し,ユーザーのコストを節約する

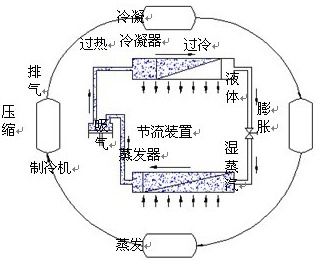

環境に優しい冷却剤

物理特性: (1) 組成:R-125/143A/134A:

(2) 各部品の質量比: 44/52/4

(3) 分子重量: 976:

(4) 沸点: 101.3kpa°C-46 だった2

(5) 臨界温度°C: 72 でした16

(6) 臨界圧:KPA 3728

(7) 飽和液体密度: 25°CKg/m³1044

(8) 固有熱: 25°CKj/(kg.k) 154

(9) オゾン層減少可能性 (ODP): 0

(10) イソバラ蒸気の特異熱: (Cp), 30°Cと101.3kPa[KJ/Kg]■°C) ] 0.21 (11) 沸点での蒸発容量:KJ/Kg 200.1

詳細についてはご相談ください.

販売後サービス:

1商品が契約書に規定された品質,仕様,性能要件に完全に準拠することを保証します

2. 配送前に,我々は正確なおよび包括的なテストを行う製品; あなたの要求に応じて梱包,あなたの確認のために出荷前に写真が付属しています,配達が予定通りです専門的な輸送書類が提供されます.

3品質のメッセージを受け取った後48時間以内に返信し,3日以内に適切なソリューションを提供します.

4. 承認後,私たちのエンジニアは,ビデオ指導と指導,必要に応じて現場の指導と指導などのプロフェッショナルおよび技術的なサービスを無料で提供します.

5製品保証期間中に品質上の問題 (人為的要因によるものではなく) があれば,無料の修理を保証します.損傷や欠陥のある部品の保守と交換;

私たちの利点:

1専門的な技術サポート

2中国の港で大量のコンテナを積載した経験があります

3快速な運送で 著名な運輸会社から

4配送後メールで対応します

5我々は,豊富な経験とスキルを持つ中国のプロテスト機器メーカーであり,また一貫した品質の製品を持っています.

6迅速な販売後のサービス
