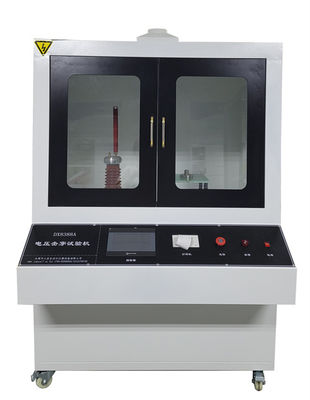

ASTMD149 誘電強度、絶縁破壊電圧試験機

規格:

GB1408.1、IEC60243-1「固体絶縁材料の電気的強度の試験方法 - 商用周波数での試験」、GB1408.2、IEC60243-2「固体絶縁材料の電気的強度の試験方法 - 対応するDC電圧試験」、GB/T1695-2005「加硫ゴムの商用周波数絶縁破壊電圧強度と耐電圧の測定」GB/T3333、GB12656、およびASTM D149試験規格の要件に準拠しています。

適用範囲:

主にプラスチック、フィルム、樹脂、マイカ、セラミックス、シリコーン、ガラス、絶縁塗料などの固体絶縁材料に適しています。空気または液体媒体中で、商用周波数（48-62Hz）または対応するDC電圧での絶縁破壊強度と耐電圧時間を測定します。連続的かつ均一な昇圧または段階的な昇圧に適しており、AC/またはDC電圧をサンプルに印加し、絶縁破壊まで印加し、絶縁破壊電圧値を測定し、サンプルの絶縁破壊強度を計算します。急速電圧上昇法を使用して、電圧を指定値まで上昇させ、一定期間、絶縁破壊なしでサンプルを維持します。この時点での指定値は、サンプルの耐電圧値です。

主な技術パラメータ:

1. 試験電圧：AC 0-50 kV 連続可変 DC 0-50 kV 連続可変

2. 変圧器容量：10 KVA

3. 絶縁破壊電圧：0-50kV

4. 昇圧速度：6段階に分割：50、100、200、500、1000、2000（KV/S）

5. 昇圧速度調整：電気的自動速度調整用

6. 電圧測定精度：≤ 2%

7. 漏れ電流選択：1-20 mA

8. 試験方法：DC試験、AC試験

9. 昇圧方法：自動プログラマブル昇圧

10. 電源周波数：50Hz正弦波

11. 電源：AC220V 50/60Hz

12. 外形寸法：長さ1400*幅1040*高さ1500 mm

13. 重量：200KG

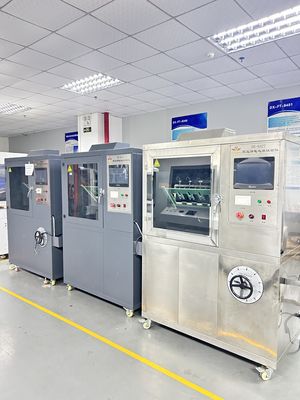

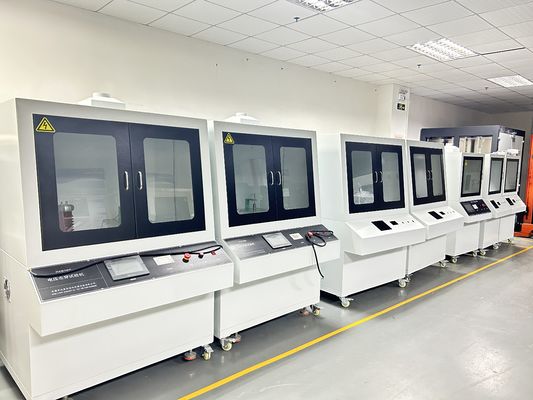

ようこそ工場見学へ！
