IEC61215 太陽電池モジュール 雹（ひょう）衝撃試験装置 衝撃試験機 規格試験

IEC61215 太陽光発電モジュール雹機械衝撃試験装置衝撃試験機規格試験

IEC61215規格 :

太陽光発電モジュール
IEC61215規格試験
雹機械
衝撃試験装置
衝撃試験機
IEC61215ソーラーパネル雹衝突試験機
耐雹衝撃試験機
雹衝撃試験装置
氷球衝撃試験機

IEC61215試験機 定義:

太陽光発電モジュール雹衝撃試験機の使用: モジュールの雹の衝撃に対する耐性を検証するために、人工氷球を使用して雹をシミュレートし、一定の速度でモジュールに衝突させて、雹の気候がモジュールに与える衝撃をシミュレートします。

IEC61215 試験機 仕様:

1. 発射装置

a. 電源はエアコンプレッサーの圧縮空気です

b. 空気圧: 6〜8bar

c. アイスホッケーパックは手動で単発装填されます

d. バレルの長さは約940mmです

e. バレルは交換可能です

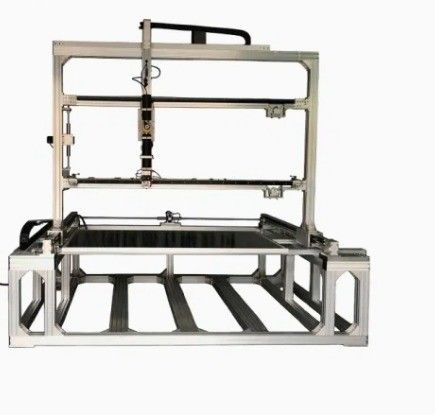

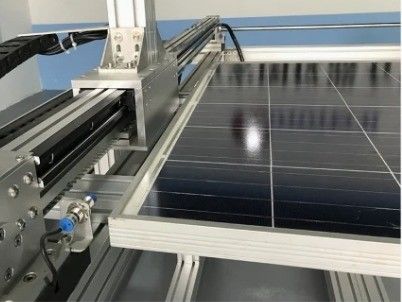

2. 可動式位置決め装置

a. X軸移動距離は約2100mmです

b. Y軸移動距離は約1000mmです

C. 位置決め精度≤1mm

d. 衝撃面積 2000x1000mm

e. ガイドモードは信頼性の高い輸入ガイドレールです

f. 駆動モードは輸入サーボモーター+同期ベルトを採用しています

j. 位置決め制御モードは、アッパーコンピューター制御による自動位置決めです

3. 速度測定システムと原理

a. 赤外線速度センサーをパックが通過する時間を測定し、同時に赤外線が遮断される時間tをキャプチャすることで、V=S/tに従ってパックの速度を計算します。

b. スピードメーターは高精度赤外線速度センサーを採用しています

C. 赤外線速度センサーの精度 ±5%

d. 速度キャプチャ範囲は0〜40m/sです

e. アイスホッケーの速度: 直径25mmのパックの速度 23.0m/s±5%

直径35mmのパックの速度 27.2m/s±5%

直径45mmのパックの速度 30.7m/s±5%

4. アイスホッケーの準備方法と型

a. アイスホッケー型に水を入れ、冷蔵庫の冷凍庫に入れ、水が冷えて凍ったら、アイスホッケーボールを別々に取り出し、アイスホッケー収納ボックスに入れて後で使用します。

b. 型は膨張や変形がしにくい特殊素材で作られています

c. 内腔の直径は25mmです<1%; 35mm<1%; 45mm<1%

d. 1つの型で6個のパック; 仕様ごとに少なくとも2セットの型が必要です

e. 型のキャビティ加工技術は、高精度CNC工作機械で加工されています

f. アイスホッケーパックの直径は25mmです<5%; 35mm<5%; 45mm<5%

g. アイスホッケーの重さは7.53gです<5%; 20.7g<5%; 43.9g<5%

h. 冷蔵庫 -10 °C

梱包と配送:

よくある質問:

A:私たちは中国広東省東莞市にある工場です。深センまたは広州の近くです。Q:あなたは工場ですか、それとも商社ですか?

Q:どのような証明書をお持ちですか?

A:ISO9001認証、CE認証。

Q:製品のリードタイムはどのくらいですか?

A:通常、入金後7〜15日です。

Q:支払い条件はどうですか?

A:T/T、現金、ウェスタンユニオン、またはL/C。

Q:保証期間はどうですか?

A:1年間の保証、エンジニアは現場で機械を教えることができます。
