GB/T9978.1-2008 "建物構成要素の耐火性試験方法 第1部分:一般要求"章と第6章の要件GB/T14907-2018 "鉄筋構造のための耐火コーティング"試験規格, GBJ17-2003 "鋼鉄構造物の設計に関する規範"標準要件,GA_T714-2007,GB/T9779-1988 層構造塗装.
技術パラメータ:
1.装置の組成:耐火性試験水平炉,燃焼制御部分,ガス部分,減圧システム,圧力放出と測定システム,煙草ガス排出システム,サンプル試験台ガス流システム,温度測定システム (炉温度のデータ収集システム,試験部品の温度収集システム),排気弁システム,専用テストソフトウェア.16 ビット高精度データ収集モジュールを用い,温度,圧力,流量など様々なデータを様々なチャンネルから収集する.燃焼中の実際の情報のリアルタイム再現は,マイクロコンピュータ分析によって生成されます機械全体は,高品質の部品を採用し,高品質を保証します.高速運転とシステムの進歩性.

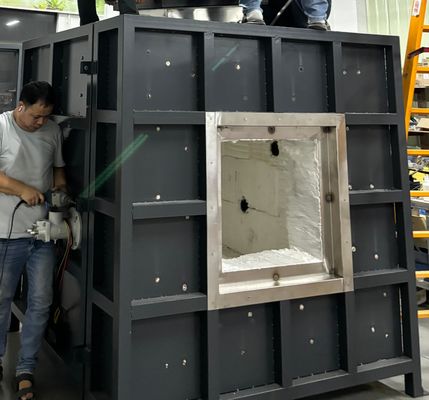

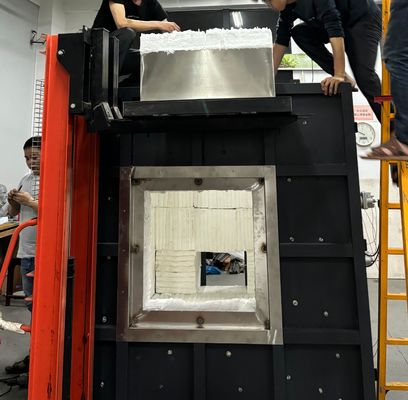

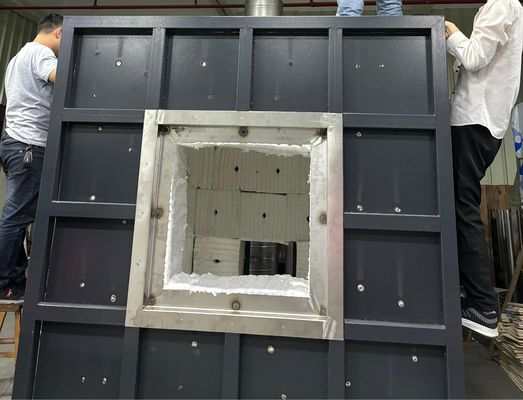

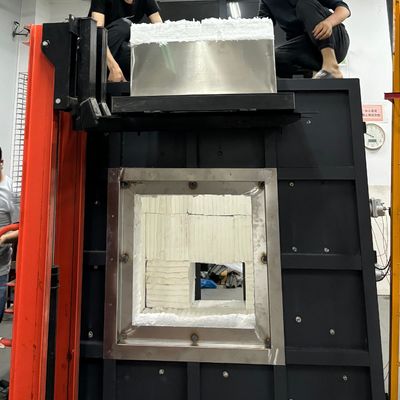

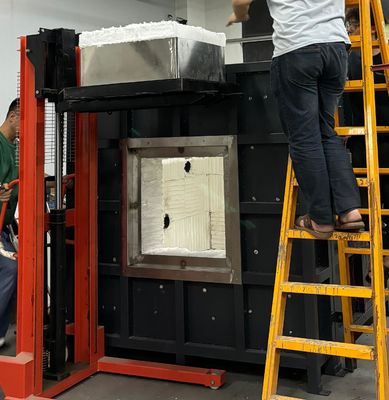

2.炉構造:内部層が1300°Cで外層が室温で4層の構造で,外側から内側へは,そして2番目の層は鋼鉄構造のフレームです3つ目の層は高温のレンガで構成され,4つ目の層は高温のセラミック綿で,1700°Cまで耐える.
3燃焼器60〜80kwの高圧バーナーが2セット使用され,空気と燃料の比率制御と炉内の温度フィードバックによって形成された閉ループ制御があります.ガスバルブと空気バルブは,最高の燃焼効果を達成するために自動的に調整することができます安全性を確保するために 燃焼器の選択と部品は 著名なブランドから作られています
4温度測定システム:
オーブンの熱対:炉は,5. の要件を満たす2.0mmの線直径を採用します.5.1GB/T9978.1およびGB/T 16839.1の4つのK型ニッケル・クロム・ニッケル・シリコン熱カップル,外蓋に耐熱性ステンレス鋼の袖,熱耐性のある材料が真ん中に詰められています固い材料の玉管のカーボン製のステンレス鋼管のカーブで,カーボン端から伸びる長さは25mm未満で,温度耐性 1250 °C 以上.
バック・ファイア 表面温度測定:試料の裏側には8つの熱対があり,そのうち4つは銅プレート熱対である (0.厚い側にある線直径5mmの熱対) 円形の銅板上に直径12mmと直径0.2mm,標準GB/T16839に規定するK型ニッケルクロムニッケルシリコン熱対の要件を満たす.1"各銅板には,密度900kg/m3 ± 100kg/m3の30 * 30 * 2 (± 0.5) mmのアスベスト隔熱パッドが装備されている.熱係数は0.117-0.143W/ ((m.k) である.5 の要件を満たす.5.1.2 GB/T9978に記載されている.1さらに,他の4つの位置の外径は1mmです.高精度K型熱対は,隔熱効率試験のためにサンプルの後部に埋葬することができます.
移動式試験温度:GB/T9978.1-2008の要件を満たす. 逆射撃表面の各点の表面温度を測定するために,1つの手持ちの赤外線測定器を使用する.オーブンの温度収集:K型装甲式熱対が選択される.高温耐性1250°C以上;炉温度のデータ収集システムは,リアルタイム曲線と過去曲線の保存機能を有する.熱対のオープン回路とショート回路アラーム機能.環境温度の測定:装置は,試験用として,外径3MMのステンレス鋼の装甲式熱対を装備している.GB/T 16839 に規定する K 型ニッケル・クロム・ニッケル・シリコン熱対の環境温度を検証し,それに適合する.1.
5圧力測定システム: オーブンの圧力測定:測定範囲は0~100Pa.我々はフランスから輸入された差圧計を使用し,これは ± 0.5Paの測定精度を持つT形の測定探査機です.超圧保護機能を備えたオーブンの圧力が100Paを超えると,超圧保護プログラムを実行し,ガス供給を停止し,試験を終了します. GB/T9978.1-2008規格に準拠します.オーブンの内部での圧力1分ごとに記録され,記録装置の精度は1秒です.データ収集速度は1秒間に3回です.炉圧のリアルタイム制御を保証し,第2章の様々な規格の要件と煙排気システムの制御回路を遵守する.
T型測定探査機:SUS310Sの高温耐性ステンレス鋼管を使って 炉内から外へ 炉壁を通過しますオーブンの内側と外側の圧力が同じレベルに保たれる.圧力トランスミッター:フランス製のカイマオ 高精度圧力センサー 実験開始5分以内に15Pa ± 5Pa,10分後には17Pa ± 3Pa
6圧縮装置:6.1 炉壁の裏側には,煙の排気管に接続された煙の排気孔が設置されている.炉内の圧力を制御するために,炉内の煙を放出するオーブンの内部での空気供給と排気は,0.3kwの強力なファンと周波数変換器によって制御されます.燃焼の要求を満たすためにコンピュータプログラムによって空気容量が自動的に制御されます圧力と煙の排気2圧力放出パイプ:炉内部の部分は高温耐性 SUS310S型不?? 鋼管で,直径300mmで1300°Cまで耐える.壁の厚さ5mmの溶接管を炉の外で使用" 6.3圧力を解き放つ力:AC220,高温耐性0.3kw高圧扇風機 6.4 オーブンの圧力制御とデータ収集オーブンの圧力は,上記規格の要件に従って煙排気システムと制御ループを形成することによって,リアルタイム制御を保証することができる..
