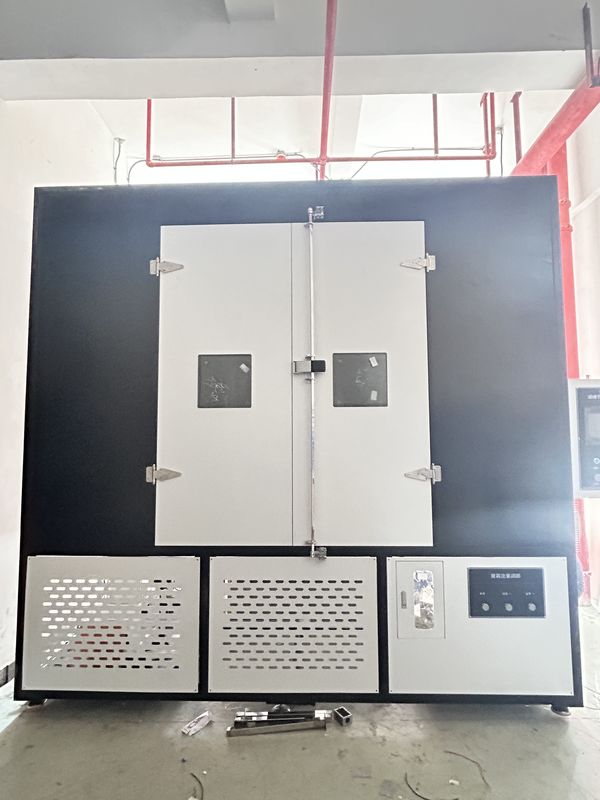

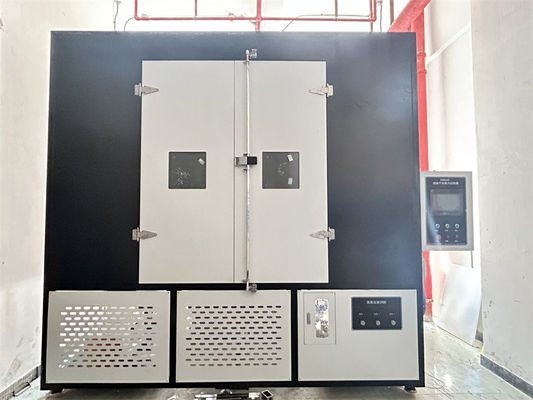

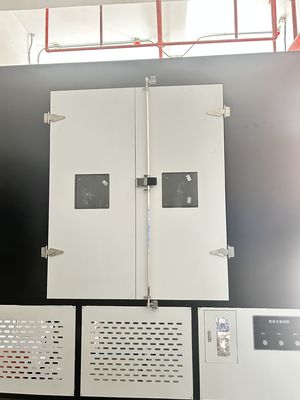

5000hrs 隔熱器 加速老化試験室 IECIEC62217-2012

IEC62730-2024,IEC62217-2012 ポリマー隔離器 5000hrs 多重ストレスのテストマシン

1試験サンプル: 500mm から 800mm の間隔を持つ同じ設計の試験隔離体2つ.

2試験手順: 密閉し,湿度があり,腐食に耐える試験室で,体積が20M3を超えない試験室で試験を実施する.図B1は,この試験室の図面図である.

3実験中の機器を観察するための,ワイパーと移動可能な紫外線フィルターのための別々の観測孔.

4試験条件:図B2に示されているように,隔熱器に様々なストレスサイクルが適用され,約5000時間繰り返されます.試験標本は温度変化と凝縮に晒されなければならない..

5図B3のように,試験体は試験の真ん中に垂直に設置され,試験標本の隣接する傘縁と上部間には最低400mmの距離がある.実験が始まる前に 試験標本と壁と地面の間に, 試験標本は,離子化水で清掃する必要があります.

7類似したクリープ距離を持つ最大3組のサンプルを同時に試験することができる.

8電圧: 試験標本 (mm) の滑走距離を34.6で割った値 (20mm/KVの滑走距離に相当し,相対相電圧に基づいて計算される)

9電源回路では,連続負電流負荷が250mA (r.m.s) であれば,1秒間の高電圧側での最大電圧低下は5%を超えてはならない.保護レベルは1A (r) に調整する必要があります..m.s)

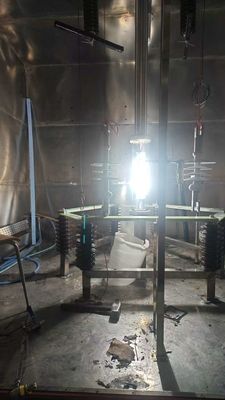

10太陽光シミュレーション: シミュレーションされた太陽光照射は,名目出力6500Wのクセノン弧灯で提供され,二つのボロシリケートガラスフィルター (例B.4参照),クセノン弧灯と試験標本との距離が約480mm

11実験の開始時に,新しいランプとフィルタを使用すること.実験中に,フィルタを交換する際に (もしランプも必要なら),ランプの製造者の推奨に従って行う必要があります..

DX8428 insulator マルチストレストースト・テスト・マシン.pdf
