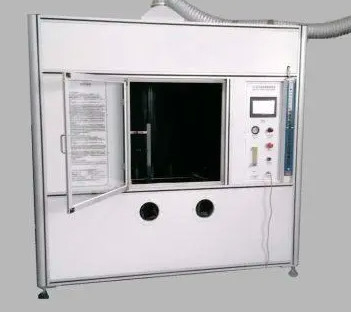

UL1581 燃焼試験機 垂直水平大型燃焼室

DX8382 大型燃焼室/UL1581燃焼試験機/垂直水平燃焼試験室

標準に準拠する:

製造基準は UL1581の1080.1-1080.14を厳格に遵守し 広州メイフア UL会社によって認定されていますVW-1 (V-ertical specific) 炎試験の燃焼試験基準を満たす. UL1581,UL13,UL444,UL1655のVW-1試験基準,およびCSAのFT-1およびFT-2試験基準に適用可能.経済的に適用され,ワイヤーおよびケーブル業界で広く使用されています.

試験方法:

炎の高さを調整し 炎の上部を標本の下に置いて 15秒間燃やし 15秒間消して 5回繰り返して 標本の燃焼状態を確認します消火する時間繰り返しの数は設定できますし,自動的に操作できます.

パラメータ詳細:

実験全体が密閉された実験室で 行われました 4.32立方メートルの容量です

1燃焼室:

(1) 実用空間: 2.4m (長さ) * 1m (幅) * 1.8m (高さ)

(2) 境界寸法: 2.4m (長さ) * 1m (幅) * 2.5m (高さ)

(3) 材料:

外部: 四角形の鉄筋構造,厚さ1.5mmの鋼板,深緑色塗料で電磁調で焼いた

内部: 電気静止性で焼いた黒色塗料

(4) 観測窓:

左側と右側には滑り窓が2つあり,観測窓はガラス製です.

SUS304ステンレス鋼の縁で囲まれています.

サイズ: 730mm (高さ) * 420mm (幅)

(5) 運用期間:合計4回

内部スペースのサイズ:ф150mm

周辺部:3.0mmのステンレス鋼の縁でできています.

長い腕の革手袋として封印され,長さは600mm.

周辺の総寸法:f220mm.

(6) 排気システム:

2つのスピラル式排気扇風機

密封プレートは2.0mmのステンレス鋼でできています.

両側には滑り槽があります

リモコン操作装置のセット:a. 鉄製の引引ロープを2つ使用する.b. ロープを2つセットする.

(7) 空気入口:合計4個

サイズ:f160mm

密封用プッシュ・プルプレートは2.0mmのステンレス鋼プレートでできています.

両側にも滑り槽があります

(8) 下部固定支架:

寸法: 2.4m (長さ) × 1m (幅) × 0.7m (高さ)

60mm×60mm×4mmの角鉄を使用し,濃緑色塗料で電磁焼いた.

足のポリー: 鍵付きの6つ,4つのポリー

9. 照明装置: 1 つの防霧および防煙円筒灯が使用されます.

2制御部

(1) 1つの燃焼指標

(2) 燃焼設定: 0 から 99.99 秒までの任意の設定

1 (3) 停止指示

(4) シャットダウン設定: 0から99.99秒までの任意の設定

(5) 燃焼数: 0~999999回,任意に設定

(6) 完全自動,燃焼,停止,カウント機能で装備

(7) 垂直/水平変換機能で装備

(8) 自動点火機能で装備

(9) 手動/自動切換機能で装備

(10). 高圧点火法による点火

(11) 実験部分は,非常に密接な接触を持つ航空プラグを使用して制御に接続されます.

3実験部門

(1) ノズル:

(2) 角は20度

1 (3) 内部炎調節バルブ

(4) 外部の炎調節バルブ

(5) 1つの内部炎の接触点を標示するレギュラー

(6) 低旗マークするライナー

(7) 試験長さのレギュラー

(8) 1つの炎測定装置

(9) 試験装置:a.材料:細工し塗装された鋼板.b.色:純黒

(10). 試験箱は,SUS304ステンレス製で,細工されています.

(11) 試験台の下部:

a. 2つの2.0mm鋼板.

サイズ: 700mm (長さ) × 450mm (幅)

c.色:電磁焼黒色塗料

(12) 垂直および水平試験の独立した設計

(13). 試験箱に長腕の推力棒を挿入する.

(14) 3つの水平燃焼痕跡

4空気源制御:

(1) ガス:メタン (ユーザーから提供される) を使用することが推奨されます.

(2) 流量計: 1 (米国製のDwyer VA20430モデル)

(3) U型チューブ圧力計: 1本 (米国ではDwyer Company 1230-36型)

(4) 1つのガソリンテージ

(5) トラクエア: 高圧 トラクエア
