電気および電子製品の弧抵抗試験のための高電流弧点火試験装置

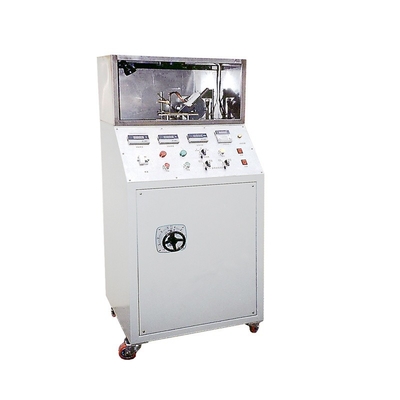

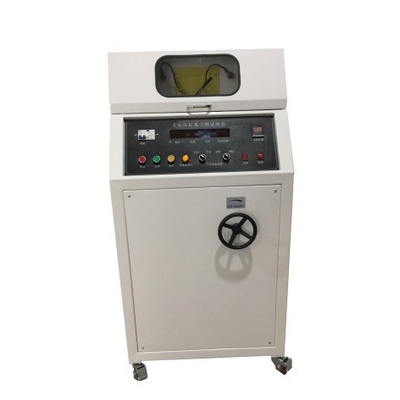

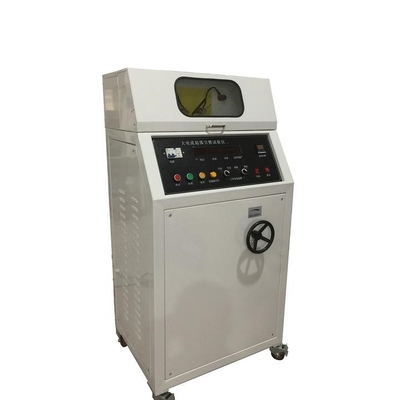

DX8086 高電流弧点火試験設備

製品概要:IEC 60950-1:2001 "情報技術機器の安全性"とUL746A,IEC60947に従って1高電流弧点火試験機は,特異電流 (33A) と電源因子 (COSφ0.5) の下での二重電極を使用します.特定の弧開始速度 (254mm/s) と繰り返しの速さ (40回/分) に基づいて試料の表面を200回まで繰り返し弧で回し,試料の点火抵抗を評価する.

試験説明:隔熱材料または他の固体燃焼可能な材料の部品は,電機および電子機器の内部で炎を散布しやすいので,弧の近くまたは接触により点火する可能性があります.電気火事を引き起こし,機器の信頼性の高い動作と個人の安全を危険にさらす.

適用範囲:主に電機や電子機器,家電機器およびそれらの材料の弧抵抗試験に適しています.異なる極度を持つ電源のある部品や電源のある部品と接地された金属部品の間に,隔熱器に発生する可能性がある漏れをシミュレートする指定された電圧下での隔熱器の弧抵抗を測定し評価するために

基準:IEC 60950-1:2001標準規格 EN 60950-1:2001BS7002では2001, GB 4943-2001 "情報技術機器の安全性"とUL746A,IEC609471:1999GB/T14048.1-2000,IEC7301:1993, GB14536.1-1998およびその他の標準要件.

試験説明:高電流電弧点火試験器は,指定されたサイズと異なる材料 (電極-銅と電極-不?? 鋼) の二重電極である.特定の電流 (33A) と電源因子 (COSφ0). 5),特定の弧の開始速度 (254mm/s) と繰り返しの速さ (40回/分) に基づいて,弧は試料表面で200回まで繰り返し触発される.試料の高電流弧点火抵抗 (HAI) が評価される.レベル数が小さいほど 材料が燃えるのが難しくなります

技術パラメータ:

動作電圧: 220V/50Hz,1KVA

波動電流 33A±5%A (調整可能)

弧の衝突速度: 40回/分 (調整可能)

電極分離速度は254mm/s ±25mm/s

弧力因数:COSφ0.5±0 (調整可能)

0-9999,プリセットすることができます.

電極材料 (電極) 銅,直径F3.5尖端の斜角は30°

移動電極 - ステンレス鋼,直径F30角は60°

電極の角は水平に45°であり,電極頭の曲線の半径は0.1mmです

落下間隔は30±5S,調整可能

ドリップの高さ 35±5mm

ドリップ遅延 0.2S (ソレノイドバルブ開口時間)

ドロップサイズ: 45~50ドロップ/cm3

サンプルサイズ: 130mm×13mm×(2~12)mm
