商品の詳細:
|
| スタンダード: | GB/T9978.1-2008、GB/T9978.2-2008、GB/T9978.3-2008 | 適用する: | 壁,梁,柱,床,天井,屋根 |
|---|---|---|---|
| 機能: | 負荷を負う部品と負荷を負わない部品に適している | 実験室: | 4.5m (長さ) x4.5m (幅) x3.5m (高さ) |
| オーブンの圧力測定探査機: | T型測定探査機,測定精度 ± 2Pa | 試料の隙間測定探査機: | 6mm直径 ± 0.1mm直径 ± 0.2mm直径 |
| ガスの流れ: | 0~100L/min 測定精度 2.5級 | ガソリンタンク容量: | ≥50kg×6 |
| ハイライト: | 垂直炉の耐火性試験器,水平炉火力耐性試験器,建物の部品の耐火性試験器 |
||

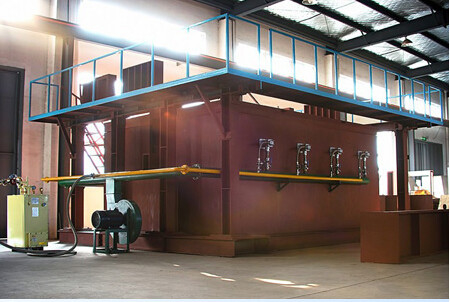

DX8364 建築部品の耐火性試験 垂直炉と水平炉 (EN13381-8)

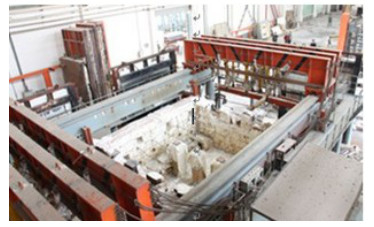

水平炉:
試験範囲:
2負荷を伴わない壁の耐火性に関するインテリジェント試験装置
炉の純サイズは4200×4800×1500 (mm),試料の火面は4200×4800 (mm)
試験範囲: 同時同一の作業条件下で対称性や非対称性のある構造サンプルの耐火性能を検出できる.例えば:防火ドアと窓,ガラス超大型ファイアウォールなどの大きな防火隔壁や防火隔壁部品の防火試験も行えます防火ガラスの隔壁と防火ローラーシャッター高効率で,複数の異なるまたは類似したサンプルを同時に検査できます.
3負荷柱の耐火性に関するインテリジェント試験装置
炉の純サイズは3000×3000×4700 (mm),試料の火の高さは3000~4600mm (柱の総高さは3600~5200mm).試料の最大横切りの大きさは800 mm × 800 mm または Φ800 mm.
総軸負荷は15000kNで,上部と下部の異常負荷はそれぞれ1000kNである.
水平炉:
試験範囲:
2負荷を伴わない壁の耐火性に関するインテリジェント試験装置
炉の純サイズは4200×4800×1500 (mm),試料の火面は4200×4800 (mm)
試験範囲: 同時同一の作業条件下で対称性や非対称性のある構造サンプルの耐火性能を検出できる.例えば:防火ドアと窓,ガラス超大型ファイアウォールなどの大きな防火隔壁や防火隔壁部品の防火試験も行えます防火ガラスの隔壁と防火ローラーシャッター高効率で,複数の異なるまたは類似したサンプルを同時に検査できます.
3負荷柱の耐火性に関するインテリジェント試験装置
炉の純サイズは3000×3000×4700 (mm),試料の火の高さは3000~4600mm (柱の総高さは3600~5200mm).試料の最大横切りの大きさは800 mm × 800 mm または Φ800 mm.
総軸負荷は15000kNで,上部と下部の異常負荷はそれぞれ1000kNである.
適用範囲:壁,梁,柱,床,天井,屋根などの負荷を負担する部品や負荷を負担しない部品に適しており,他の構造物,アクセサリーまたは構造物を基準として使用することができます.この試験機は,GB/T9978のすべての部品の試験に適しています..1~9 と ISO834-1~9 の標準.
適用範囲:壁,梁,柱,床,天井,屋根などの負荷を負担する部品や負荷を負担しない部品に適しており,他の構造物,アクセサリーまたは構造物を基準として使用することができます.この試験機は,GB/T9978のすべての部品の試験に適しています..1~9 と ISO834-1~9 の標準.
主なパラメータ:
実験室: 4.5M (長さ) x 4.5M (幅) x 3.5M (高さ) 高温隔熱材料の室内使用
負荷装置: 建物内のヘッドクレーンを移動するために機械的な負荷が採用されます.均質,中央,ピボタル,またはエキセントリック負荷をシミュレートすることができます.
支架:四つのローラーで枠のクイーン支架に接続される.
熱カップル: 炉熱カップル,バックサイド熱カップル,移動熱カップル,内部熱カップル,環境温度の熱カップルを含む,様々な領域に分布しています.
オーブンの圧力測定探査機:T型測定探査機,測定精度 ± 2Pa
試料の隙間測定探査機:直径6mm ±0.1mm直径±0.2mm
燃焼システム:ガス配送システム (10m以内),発火器 (20m以内) と調節バルブ
燃焼ガス源: 95%以上の純度プロパン,液化ガス (利用者により提供)
ガス流量: 0~100L/min 測定精度2.5級
空気の流れ: 0~50m3/min 測定精度≤±0.5m3/min
ガソリンタンク容量: ≥50kg×6
オーブンの温度制御システム:最大採取ポイントは10点
換気システムと制御ダムパーなど
試料の反発表面の放射熱の測定範囲: 0~10W/cm2
オーブンの温度と圧力の制御は,コンピュータのRS485を制御システムに接続することによって実現される.熱対や圧力センサーなどの燃焼試験センサーの直流出力電圧がデジタル形式に変換されますコンピュータシステムに送信され,表示および保存されます.
