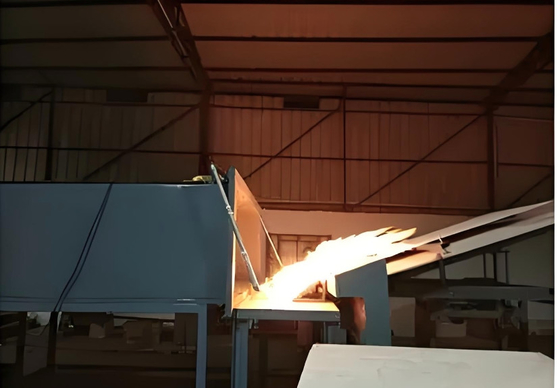

屋根材料 耐火性 耐火性 耐火性 試験機 太陽光電池

UL790 屋根材料,防火性能,太陽光電池の耐火性能テスト

適用範囲:

これらの要件は,火災を模擬するために建物の外側に漏れするすべての屋根材料をカバーします.燃焼可能または燃焼不可能な基板に設置された屋根材料に使用されるA1.82m,B2.4m,C3.9mで試料のグレードを評価する.同時に,光伏電池モジュールの阻燃性能試験に使用できる.

基準:

UL 1730: 多人暮らしやホテル/モテルの部屋の自立住宅用の煙探知機モニター:モーター付きアナウンサーが住宅の煙霧状態を検出する.

UL 790:屋根カバーの火力試験のための標準試験方法.

IEC 61730-2 光伏モジュールのA付録 燃焼試験 炎の拡散

ASTM F 108-04: 屋根カバーの火力試験のための標準試験方法.

NFPA 256 屋根カバーの火力試験

性能パラメータ:

デッキの傾きはシリンダーによって制御されます

試験台が防火板に固定されています

温度は自動制御バルブを使用して段階的に調節されます.

試験サンプルを設置するための1,300 (W) ×1,000 (D) ×120 (H) サイズのプレプレイスボードの屋根カバー材料

試験プレートの端に設置された不燃性試験プレートは,試験プレートの下にテンパー生成を阻害することができる.

ステンレス鋼部門調整プレート,試験角度を調節可能にして,寸法: 1,440 (L) x 940 (H) mm.

フレームの前部に装着された燃焼性のないプレート組成物. 壁とコーニスを模倣し,燃焼器から標本まで炎を延ばす. 寸法:330 (W) x 2,130 (D) x 584 (H) mm.

実験室の外から空気を抽出するための排気管を分離する.

空気管にハチミツバチフィルタを設置し,ガス入口に導航帆を設置する.

換気管には,空気の流れの方向を調整するための傾斜調整パネルが装備されている.

換気管は,外界によって気流が乱されないようにするために,風速を強めるガイドプレートで装備されている.ガイドプレートはステンレス鋼で出来ています風圧の変化に伴い位置が変化しない

空気管材は耐腐蝕性や高温性のある不oxidable steelでできていて,寸法は: 2,130 (W) x 762 (H) x 3,000 (L) mm.

扇風機は220V,50HZ,三相電動で,風速を自動的に調整できる逆転システムで装備され,流れ量は300m3/minです.

無限変速回転器 0~100%調整可能

ガスバーナー (間歇的な火,炎の拡散,飛ぶ火の試験用),長さ1.12m,直径60.3mm,試験板の横に12.7mm (幅) x0.91m (長さ) の割れ目がある.

燃焼器は22,000Btu/min (387kWh) を供給し,A,B,Cの3つの燃焼レベルに応じてガス流量を自動的に調整することができる.

燃焼器の上部には58.7mmの温度対が設置されており,888±28°Cの温度を試験することができる.

試験の安全性能を確保するための自動点火システム,点火電極高電圧は1.8kVpの質量流量制御器

自動温度制御システム

クラスA,B:760±28°C ((1400±50°F) - 21,000~22,000 Btu/min ((369~387 kWh)

- クラスC: 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 各ガスバーナーに,異なる試験および制御方法に従います.

高精度圧力計と圧力を調節するバルブでガス圧を制御する.

- LNG: MFM でガス流量の正確な測定 (空気流は自動制御バルブで制御されます)

- LPG: インバーターシステムを使用して調整された空気流量: テストデッキで19±8 km/h (5.5m/sec)

金属網格が材料を支え パレットが回転して材料の完全な燃焼を容易にする
