道路のプロパン燃焼性能試験用機器

DX8332B 道路用プロパン燃焼性能試験装置

適用範囲:主に,石炭鉱山の織物の全コア炎阻害コンベアベルトの道路のプロパン燃焼性能試験に使用されます.MT914-2008 "石炭鉱山用全コア用燃焼阻害コンベアベルト",道路のプロパン燃焼性能が試験されました. 強力な排気システムは採用されています.そして排気扇風機システムは,排出ガスを水幕活性炭浄化処理を通って排出し,国家排気基準を満たすよう開始します..

装置の組成:主な制御箱,吹風装置,燃焼支架,燃える吹火器からなる4つの部分から構成されています.

コントロールボックスは取り外せる

排気扇風機の空気浄化:排気管が排気管に設置された後,空気は道路を通り過ぎ,空気流速は制御バルブによって制御されます.

フレーム材料は高品質の304ステンレス鋼の方形溶接ででき,制御箱は (t=1.2mm) 静電鋼プレートででき,表面はプラスチックで噴霧されています.どちらがより滑らかで美しく.

SUS304素材で 私の会社で自作しました

制御システム:

6.1 制御箱はリレー制御システムを採用し,すべての電子部品は国内トップブランドで製造されています.機械の作業性能と検出精度をより良く保証できる.

6.2 温度は輸入された PID インテリジェント・サーモスタット (自動計算機能) と高精度 PT100 熱対センサーとタイマーを採用している.

6.3 装置には,次の安全保護装置がある.電源過負荷保護,短回路保護,制御ループ過負荷保護,超高温保護.

主な技術パラメータ:

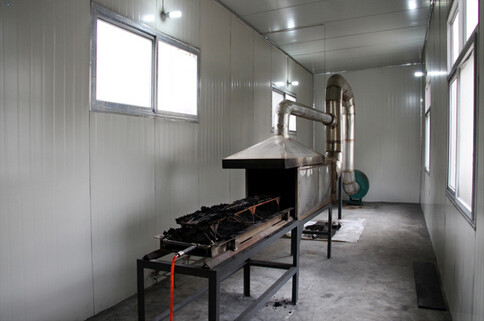

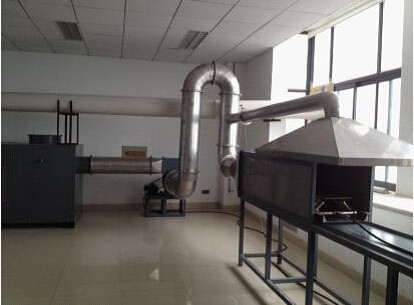

1回廊:外壁が25mmの耐火材料で作られ,460mmx460mmの入口サイズ,長さ:1676mmそして,直径300mmの排気管に,厚さ1mのステンレス鋼のコナーで接続されている..5ミリ

2試験室の直上に置かれた,1.5mm厚のステンレス鋼から構成され,試験過程中に炉口の外から拡散した煙草を抽出するために使用される.

3固定コンベアベルトのサンプルを配置するために使用される,試験台の仕様:長さ1500mm,幅220mm,高さ160mm,直径10mmの鋼棒から構成されています.

4フェナンの燃焼器は,注射頭が45°の角度で内側に傾いている6つの燃焼注射器で構成されています.

5試験用燃料: ≥ 95% 満たされたプロパンガス (使用者が提供する)

6標本: 耐火コンベアベルト

7計量装置:試験前後,コンベアベルトサンプルとガスシリンダーの重量を計量するために使用される. 30kg/0.001kg

8. 動気計: 室底から310mm,室内入口から285mmの距離で中央線に置く.

9熱対:K型,外径は3mmを超えない.ワイヤの直径は0.5mm,精度はII級未満ではない.測定範囲は1300°Cである.

10温度制御システム:コンピュータ制御,熱電偶によって生成されるミリボルト信号が信号調節ボードに送られます.そしてアナログはデータ取得カードを通してデジタル信号に変換されますコンピュータ・ソフトウェアによって制御され報告される

11計時器:解像度: 0.1S,誤差は1s/hを超えない

12燃料流量計: 35~350L/H 調節可能な制御精度±2L/h

13燃料消費量制御精度: 565±2g/50min

14電源電圧: AC380V 50Hz 3相5ワイヤシステム

15電力消費量:4.01KW

16試験環境温度: 5°C~30°C

17垂直回転 6800*4400*2700mm または水平直線 9500*1800*2700mm
