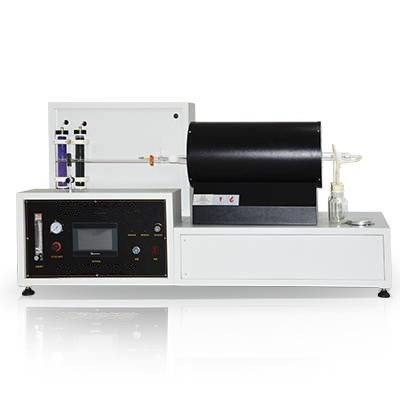

ハロゲン酸ガスの総量を決定するハロゲン酸ガスの放出量測定試験機械

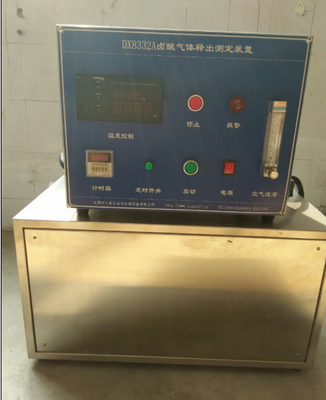

DX8332AHアロゲン酸ガスの放出量試験機

電線とケーブルのハロゲン,PHおよび導電性試験装置 IEC 60754 Part 1& 2

IEC 60754-1 電線 ハロゲン酸ガステスト

基準:

GB/T17650.1-1998,GB/T17650.2-1998およびIEC60754-1に適合する1994IEC60754-2:1991 の標準で,標準GB/T19666-2005の"耐火性および耐火性ワイヤーおよびケーブルに関する一般原則"の表6の要件と第6条の要件を満たしていること.3.4 GA306.1-2007 第6条3.4 GA306.2-2007 及び UL2556-2007 条9.10及び9.11

適用範囲:

低燃やし,ハロゲンのない阻燃ケーブルにおけるハロゲン酸ガスの総量を測定し,ガス酸度を測定するためのpHと導電性を測定するのに適しています.

構成要素:

1管状炉:効果的長さと直径は600×f42mmで,調節可能な電気暖房装置を備えています.加熱電源:220V/10KW

2燃焼管:

a. 材料: 耐腐蝕ガスである二酸化シリコン製の耐火管.

仕様:内径は40mm,管状炉の入口側の長さは60~200mm,出口側の長さは60~100mmで,加熱拡張のための隙間を残します.

3燃える船

a. 材料:溶融したシリカチューブ.

B. 仕様:長さ100mm,幅25mm,深さ10mm

c. 燃焼船の給餌方法:棒磁石とプラチナワイヤを引く方法が採用されています.

4ガス収集: 2つのボトルが選択されます.そのうちの1つは磁気混ぜ器で装備されており,220mlのナトリウムヒドロキシード溶液を含んでいます.

5ガス供給システム:

a. 空気流量計: 20mL~200mL調整可能

圧縮機 (あなたの会社から提供される)

6採取: 500mg~1000mg

7ハロゲン酸含有量の決定:

a. 分析バランス:精度は0.1mg

デジタルPHメーター:精度は0.02PH

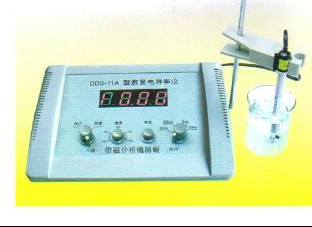

導電量計:測定範囲: (0~1×105) μS/cm

紹介:

. IEC 60754-1, 2電気ケーブル ハロゲン酸ガス放出テスト,ケーブル腐食テストは,ハロゲン酸のガス体積を測定する (IEC 60754-1),pH濃度 ((PHメーター,水素イオン,IEC 60754-2),IEC 60754-2) など,電線 (ケーブル) から,チューブオーブンの放射熱による電導性 (IEC 60754-1): 800°C,IEC 60754-2: 950°C)

特に,IEC 60754-1, 2 電動ケーブルハロゲン酸ガス放出テスト,ケーブル腐食テストは,IEC 60754-1とIEC 60754-2の標準の両方を1つの機器とモード選択機能でテストすることができます.

IEC 60754-1 は,フッ化水素を除く,燃焼中に放出される添加化合物に基づいて,ハロゲン化合物からポリマーを含むハロゲンフリーケーブルです.それはハロゲン体積のガスの測定値ですIEC 60754-2は,燃焼中に放出される化合物からの電気または光学ケーブルのためのガス酸化限界を測定するものです.燃焼ボートの自動給水装置の設置の信頼性と便利性試料を簡単に置くためのターニングレール,自動タイマーの設定,空気フィルターなど.

基準基準:

IEC 60754-1 版 2.0b:1994: ケーブルからの材料の燃焼中に発生したガスに関する試験 - 第1部分:ハロゲン酸ガスの量決定

IEC 60754-2 版 1.0b:1991: 電線の燃焼中に発生したガスに関する試験 - 第2部分電気ケーブルから採取された材料の燃焼中に発生したガスの酸性度の決定,pHと伝導性を測定する.

KS C IEC 60754-1: 電線の燃焼中に発生したガスに関する試験 - 第1部分:ハロゲン酸ガスの量を測定する.

KS C IEC 60754-2: 電線の燃焼中に発生したガスに対する試験 - 第2部分:燃焼ガス生成による腐食性試験

KWS 409: 耐火線 (耐火線) - 5.12 燃焼ガスに対する因性

仕様:

管炉:

- 炉の加熱部分では,その長さは500mm,内径は40mmです.また,電気制御できる加熱システム (温度コントローラ) も含まれています.

チューブ (パイレックス):

- 耐火管は,腐食性ガスから保護するために炉内に使用されます.この管は,二酸化シリコンの防火剤で作られています.シリカ管の内径は38mmであり,管の長さは炉口から150mmであり,管は出口から100mmの距離で突出しています.

燃焼ボート:

- 98mm (長さ) *15mm (幅) *12mm (深さ) 燃焼またはリサイクル前に3回のみ使用されます. (3回使用後に清掃する必要があります.)

ガス洗浄ボトル:

- 各ボトルのチューブの先端の液体の高さは100~120mmである.

空気供給システム:

- 燃焼に使用されるガスは空気で,チューブに注入される空気の流量度は,チューブの実際の内面横切りに応じて調整しなければならない.試料を通過する空気の速度は 378ml/min ±10% でなければならない..

サイズ:

- 1220mm ((W) *450mm ((D) *560mm ((H)

オーブン

- 500mm (w) *300mm (D) *38mm (H)

クワッツガラスチューブ:

- 700mm (幅) *37 (内側)

電源:

- 220V,60HZ,10A

体重:

- 60kg

公共事業:

- 空気圧縮機

商品名:

- IEC 60754-1,2 電動ハロゲン酸ガス放出テスト,ケーブル腐食テスト
