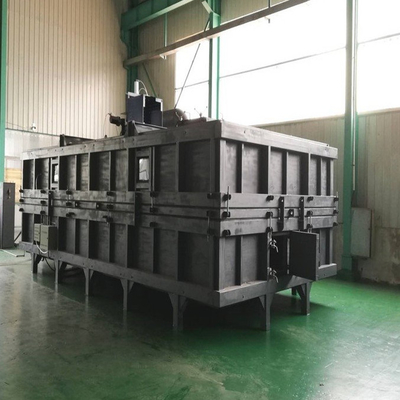

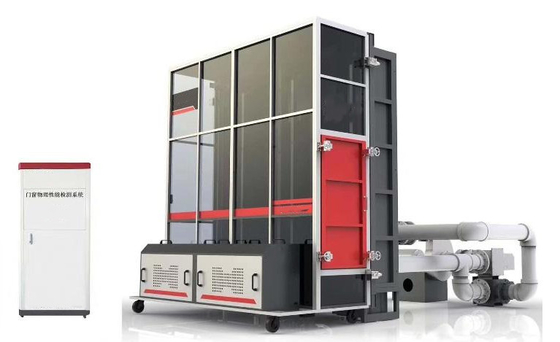

DX8685 GB/T 7106-2019 に準拠したドアとウィンドウ3性能テスト機器

DX8685 ドアとウィンドウ3性能テスト機器

設備の使用:主に,建物のドアと窓の気密性,水密性,圧縮変形耐性を試験するために使用されます.

標準に準拠する:GB/T 7106-2019 "建物の外側のドアと窓の気密性,水密性,風圧耐性に関する検出方法"に従って

技術パラメータ:

1 風圧抵抗:静的圧力差 ≥±5000pa 精度: ≤2%

無線移動: 0~50mm 移動: ±0.1mm

2空気密度: 空気流量: 0~300m3/h 精度: 空気流量≤3% 静的差圧≤2%

3防水: 安定した圧縮: 噴水水: 0-2L/ ((m2*min) 正確さ: 2L/ ((m2*min)

静的差圧: ≥700pa 精度: ≤2%

変動圧: 水体積: 2~3L/ ((m2*min) 正確さ: 3L/ ((m2*min) 期間: 2s~6s

サイクル: ≥3s 変動圧力: ≤2% 精度: 3s~5s

4電力供給: 3相5ワイヤ AC380V 15KW 水源要求:上下水

5空気流量測定装置の測定誤差は,表示値の5%未満である.

6差圧測定装置の測定誤差は,表示値の2%未満である.

7移動測定装置の測定誤差は,表示値の2%未満である.

要求事項:

1圧力箱 (GB/T7106-2019 に準拠する)

2試料設置システム (GB/T7106-2019 に準拠)

3. 圧力供給システム (GB/T7106-2019 に準拠)

4噴霧装置 (GB/T7106-2019 に準拠する)

5測定システム (GB/T7106-2019 に準拠)

この新しいドアと窓試験装置の規格 GB/T7106-2019 (気密度検出方法,建物外側のドアと窓の水不透性と風圧耐性) [試験項目]は,ドアと窓の3つの物理特性を検出するために使用されます.,すなわち,空気密度,水密度,風圧耐性

[適用基準]GB/T7106 "建物外ドアと窓の防風性,防水性,風圧性試験方法"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review試料を単純に固定し,試験を自動制御する特性がある.

新しい国家標準GB/T 7106-2019の3つのドアと窓の性能試験装置が,気密性能を検出するために使用されます.建物のドアと窓の水密性能と風圧耐性性能パラメータを定量化する.

装置の試験機能は,現在の試験規格 (GB/T 7106-2008) と新しい国家規格 (GB/T 7106-2019,実施日) の試験要件を満たしている.2020年) において.

変容容量ブックルボックスの意味:

1交通の対応率を向上させる

2流量サンプル採取の精度を向上させる.

3低圧グラディエントの流量測定が可能になります.

変形ブックルボックス技術の利点:

1. 効果的にシールコンタクトギャップの長さを縮小し,ブックルボックスと静的圧力ボックスとの間に,ブックルボックスの透過性を収集する能力を増加します.そしてブックルボックスの漏れの可能性を減らす.

2最大程度は,試料の静圧箱の接触領域とブックルボックス周辺の接触領域の一貫性を保証します.試料以外の部分密封により生じる追加の透気性を回避する.

3新型クランプ方法は,実際の作業条件下で試料の製造および設置方法を高度にシミュレートし,ストレスのような変形を生じません.

4全モジュール密閉隔壁,ほとんどの市場での実用的なアプリケーションサンプルに適しています.

2標準に従って (満たす)

GB/T 7106-2008 "建物外ドアと窓の防風・防水・防風耐圧の分類・試験方法"

GB/T 7106-2019 "建物外ドアと窓の気密・水密・風圧耐性試験方法"は,2020年11月1日から実施される.

GB/T3143-2015

3主な技術パラメータと特徴:
