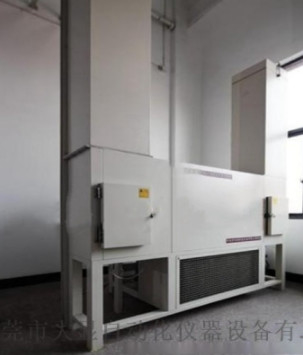

風力発電ケーブル 高低温トルション抵抗試験機 トルション抵抗試験用

DX8416AWind エネルギーケーブル 高温低温トルション抵抗試験機械

1適用範囲:

風力発電システムまたは等式システムで定位電圧が1である柔軟ケーブルの扭曲抵抗試験に適しています.低温環境では8/3kV以下.

2基準に準拠する

TICW1-2009 風力発電用の柔軟なトルションケーブルに対するトルション試験方法

GB/T2423.1-2001試験A:低温試験方法,GB/T2423.2-2001試験B:高温試験方法

3テクニカルパラメータ:

スタジオサイズ: 400×300×2300mm

試験チャネル: 300 × 300 × 12600 mm

寸法: 1550×2500mm

左の高度: 1720mm

右側の高さ:9620mm

左側と右側のチャネルの寸法: 640×54mm

総重量: 約2500kg

ケーブル試験範囲: 35KV以下の風力発電ケーブル試験

温度範囲: -60 ~ 8 °C

温度変動: ≤ ± 0.5 °C

温度均一性 ≤ ± 0.3 °C

加熱時間:調整可能

冷却時間:平均0.7~1.0°C/分

観測窓:多層空洞高温耐性 (500°C)

ガラス窓: (200 × 300) 扭曲制御キャビネット,ラック: 700 × 1300 × 1400

ドアの開口:単開のヒンジドアの開口

コントロールパネル:電源,コントローラディスプレイ,制御ボタン

電源配送制御キャビネット:配送板,排気扇;

暖房:不老鋼のフィンヒーター

固定装置:ケーブル回転固定装置のセット

電源コードの穴と排水穴は,箱の裏側にある.

風力発電用ケーブル用低温トルション試験室の主要構成:

観測窓:多層空洞高温耐性 (500°C)

ガラス窓: (200 × 300) 扭曲制御キャビネット,ラック: 700 × 1300 × 1400

ドアの開口:単開のヒンジドアの開口

コントロールパネル:電源,コントローラディスプレイ,制御ボタン

電源配送制御キャビネット:配送板,排気扇;

暖房:不老鋼のフィンヒーター

固定装置:ケーブル回転固定装置のセット

電源コードの穴と排水穴は,箱の裏側にある.

低温トルション試験室の風力発電ケーブルの使用条件:

1. 設置場所:地面は平らで,よく換気され,周囲には強い振動,強い電磁場の影響,炎症性,爆発性,腐食性のある物質や塵はありません.設備の周りに適切な使用と保守スペースがあること;

2環境条件:

温度: 5~35 °C

相対湿度: ≤ 85%RH

空気圧: 86Kpa~106Kpa

3電力供給条件:

電源 AC380V,三相4ワイヤー + 保護接地線

容許される電圧変動範囲:AC (380 ± 38) V

許容される周波数変動範囲: (50 ± 0.5) HZ

PGNDワイヤの地面抵抗は4 Ω未満
