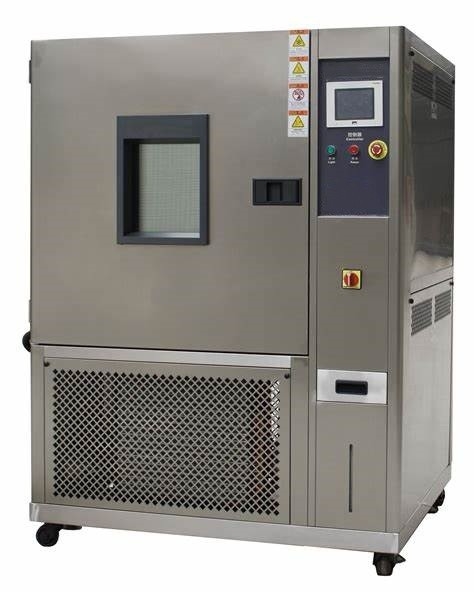

恒常温度と湿度試験機械 80L -60°C ~ 150°C 技術仕様

定温定湿試験槽80L -60℃～150℃ 技術仕様

規格適合:

性能指標は、GB5170,2,3,5,6-95「電気・電子製品環境試験装置基本パラメータ検証方法：低温、高温、定湿、交変湿熱試験装置」の要求事項を満たしています。

電気・電子製品基本環境試験規則 試験A：低温試験方法 GB 2423.1-89 (IEC68-2-1)

電気・電子製品基本環境試験規則 試験B：高温試験方法 GB 2423.2-89 (IEC68-2-2)

電気・電子製品基本環境試験規則 試験Ca：定湿試験方法 GB/T 2423.3-93 (IEC68-2-3)

電気・電子製品基本環境試験規則 試験Da：交変湿熱試験方法 GB/T423.4-93 (IEC68-2-30)

1. 詳細パラメータ性能:(室温20℃、無負荷、空冷式の場合)

1.1 モデル: HT-HW-80C

1.2: 内箱サイズ: W400*H500*D400mm

外箱サイズ: W920*H1400*D1020mm

1.3 温度範囲: -60℃～150℃

1.4 温度変動: 0.5℃

1.5 温度偏差: ≤2℃

1.6 加熱時間: 室温から150℃まで約40分（無負荷、非線形）

1.7 冷却時間: 常温から-40℃まで約60分（無負荷、非線形）

1.8 湿度範囲: 20%～98%R.H.

1.9 湿度変動: 3%R.H.

1.10 湿度偏差: ≤3%

1.11 温度・湿度制御範囲:

2. 構造と材質:

A. 内箱材質: ステンレス鋼板 (SUS #304)

B. 外箱材質: ステンレス鋼板、塗装または冷間圧延鋼板（オプション）

C. 断熱材: 硬質ポリウレタンフォームおよびグラスウール

D. 送風循環システム:

(1) 90Wモーター 1基

(2) ステンレス鋼製ロングシャフト

(3) マルチウィングファンブレード (SIRCCO FAN)

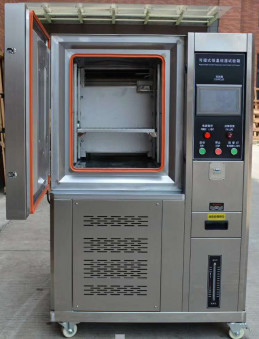

E. ドア: 一体型ドア、単窓、左開き、右側にハンドル

(1) 窓 260x340x40mm 3層真空層

(2) フラット埋め込みハンドル

(3) 後部ボタン: SUS #304

3. 冷凍システム:

A. コンプレッサー: フランス製全密閉型コンプレッサー

B. 冷媒: 環境対応冷媒 R404A

C. コンデンサー: フィンタイプ、放熱モーター付き

D. エバポレーター: フィンタイプ、多段自動負荷容量調整

E. その他の付属品: 乾燥剤、冷媒流動窓、膨張弁

F. 膨張システム: 容量制御付き冷凍システム

4. 制御システム:

インポートされた880ディスプレイLCDタッチパネル、画面インターコム入力データ、温度と湿度は同時にプログラム可能、カーブ表示、設定値/表示値カーブ。様々なアラームを個別に表示でき、障害発生時には画面に表示されるため、障害の除去と誤操作の防止が可能です。複数のPID制御機能、精密監視機能、データ形式での画面表示。

1. コントローラー仕様:

a. 精度: 温度±0.1℃、湿度±1%RH

b. 分解能: 温度±0.1、湿度1% R.H.

c. 温度スロープ: 0.1～9.9設定可能

d. 上下限待機およびアラーム機能付き

e. 温度・湿度入力信号選択 PT 100Ω×2 (乾球・湿球)

f. 温度・湿度変換出力: 4～20MA

g. PID制御パラメータ設定6グループ、PID自動計算、乾湿球自動補正

2. 画面表示機能:

a. タッチ入力、画面上の直接表示オプション

b. 温度・湿度設定値(SV)と実測値(PV)の直接表示（英語）

c. 現在実行中のプログラム番号、セグメント、残り時間、サイクル数を表示可能

d. 累積実行時間機能

e. 温度・湿度プログラム設定値をグラフィカルカーブで表示、リアルタイムプログラムカーブ実行機能

f. 個別のプログラム編集画面で、温度、湿度、時間を直接入力可能

3. プログラム容量と制御機能:

a. プログラムグループ数: 最大100グループ

b. 利用可能なメモリ容量: 合計5000セグメント

c. 反復コマンド: 各コマンドは最大9999回

d. プログラムの作成は対話型で、編集、クリアなどの機能付き

e. セグメント時間設定: 0～530時間59分

f. 電源オフ時のプログラムメモリ機能、再開後の自動起動と連続実行機能

g. プログラム実行時にグラフィカルカーブをリアルタイムで表示可能

h. 日付、時刻調整機能付き

i. ボタンと画面ロック(LOCK)機能

5. 標準構成:

A. 電源コード 4.0mmx3

B. 232出力端子 1個

C. ステンレス鋼SUS #304 角穴あき鋼製棚

D. ステンレス鋼製調整間隔バックル 8個

E. 11W省エネ照明窓灯 1個

F. 本体左側にφ50mmテスト穴 1個、ステンレス鋼製穴カバー 1個。

G. 標準試験用不織布 1枚

H. 取扱説明書1セット、コントローラー操作説明書1セット

6. 周囲環境:

(1). 使用可能温度範囲 0～35℃

(2). 性能保証範囲: 5～35℃

(3). 相対湿度: 85%以下

(4). 気圧: 86～106Kpa

(5). 周囲に強い振動がないこと

(6). 直射日光やその他の熱源がないこと

(7). 自然排水: ＊排水管の中央に突起がないこと、および部屋の床が極端に傾斜していないこと。

7. 電源:単相 5.5KW 220V 50HZ

8. アフターサービス:

1. 12ヶ月無料保証。（天災、異常電源、不適切な人的使用および不適切なメンテナンスによる損傷を除く）

2. 保証期間中、ユーザーからの連絡を受けた後、供給者は48時間以内にサービス計画を提案し、ユーザーに通知します。ドアツードアサービスが必要な場合は、供給者は直ちに担当者を派遣します。（お客様の機器の使用に問題がある場合、保証期間中は無償で付属品を提供し、当社のメンテナンス時間は原則として2日を超えないものとします）

9. 支払い方法:納品時支払い。支払いが行われる前に、機器の所有権は甲に属します。
