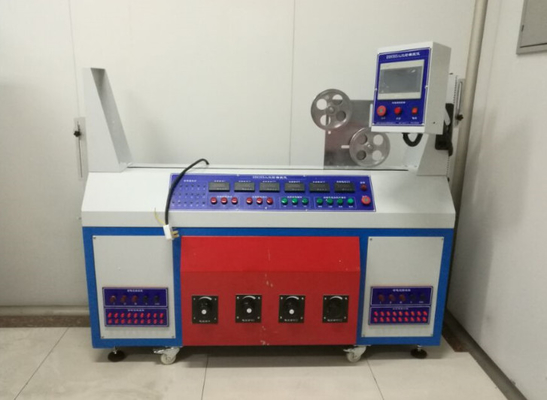

ワイヤとケーブル 2 ワイヤとケーブル 2 ワイヤとケーブル 2 ワイヤとケーブル 3 ワイヤの折りたたみ試験機 PVC 断熱ケーブルの機械的強度を測定するために

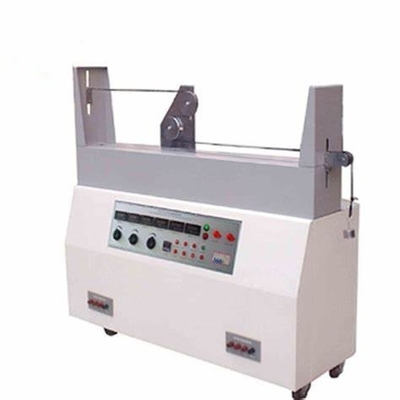

DX8393 ワイヤーとケーブル 2 3 輪の曲がりテストマシン

1適用範囲:

主に,PVC断熱ケーブルやゴム断熱線,超柔軟なケーブルの機械的強度を測定するのに適しており,定位電圧は450/750V以下で,2つ以上のコアを有する.その性能と構造は,GB/T 5013の国家基準を満たす必要があります..2-2008,GB/T 5013.8-2008,およびGB/T 5023.2-2008.この計器は,新しい外観設計,信頼性の高い性能と構造,便利な操作,1台の機械の二重使用の特徴を有する.試験データの高精度実験データの出力および取得のためにRS232,RS485またはEthernetの普遍的な通信インターフェースを予約する. IEC60227-2:2003

2主な技術パラメータ:

1) 2回戦

• 電源電圧:AC 380V 3相4ワイヤー
• モーター電源: 200W
• 車での移動: ≥1m
• 車速:0.33m/s (調整可能)
• サンプル電圧:180V/450V (調節可能)
• サンプル長さ: 5000 mm
• 試料電流:0〜35A (調節可能)
• 計数表: 前もって設定できる往復15000回
• 滑輪直径: φ 60 φ 80 φ 120 φ 160 φ 200 (それぞれに2つの平面溝がある).
• 重いハンマーの質量:それぞれ2本0.5kg,1.0kg,2.0kg,3.0kg,4.0kg

2) 三輪車

• 電源電圧:AC 380V 3相4ワイヤー
• モーター電源: 200W
• 車での移動: ≥1m
• 車速:0.1m/s (調整可能)
• サンプル電圧:180V/450V (調節可能)
• サンプル長さ: 5000 mm
• 試料電流: 0-35A (調節可能)
• 重いハンマーの重さ: 21N,28N,42Nに2個ずつ
• ロープ直径: φ 40 φ 45 φ 50 のそれぞれに2つ

3テスト:

1) 試験標本型: 2コア単相,2コア3相,3コア3相,3コア4相.DC 12V信号電流源を装備する.

2) 試験方法:負荷なし,単相 (二コア),三相 (三相3線/三相4線),5コア以上のケーブル18コア未満のケーブルはいつでも選択できます.

3) 試験サンプルの不具合検査:

• アムレーター表示:A,B,C相は切断され,自動的に停止します.
• 電流表示:A/B,A/C,B/C 短回路と自動停止のアラームの鳴き声
• 電流表示:A,B,C,電車短路警報と自動停止
• 5コア以上のサンプルでは,負荷電流が適用されません.ワイヤコアがV-Vに連続接続されている限り,パネル信号源は12VのDC電圧を表示します.断片がある場合自動で停止します.
