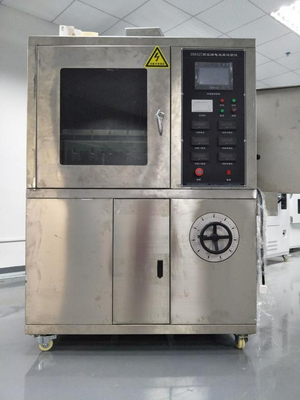

高電圧漏れ痕跡検査機

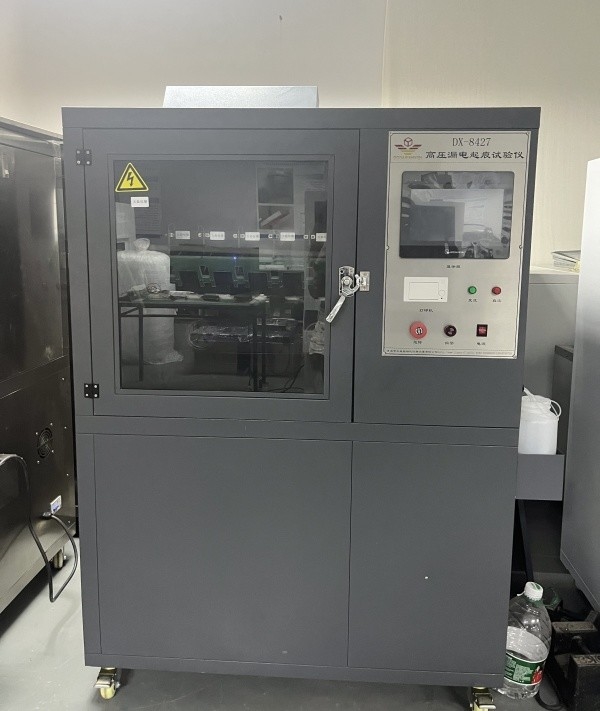

DX8427H高電圧の漏れ検知装置

1S適用範囲:

主に電気・電子製品,家電,およびそれらの材料の電気痕跡および腐食に対する耐性を試験するのに適しています.液体汚染物質と傾斜表面標本の使用を電源周波数 (48Hz-62Hz) でシミュレーションする電気化や腐食に対する耐性を測定することによって,厳しい環境条件下で使用される電気隔熱材料の抵抗レベルを評価する.電気製品における湿気と不純物の影響下異なる極度を持つ充電された部分や,充電された部分と接地された金属の間に,隔熱漏れが発生する可能性があります.その結果,弧は故障,短回路,放出による物質の侵食このテストは,上記の状態を隔熱材料でシミュレートする破壊テストです.電気フィールドと指定電圧の水を含む不浄物による電離器の相対的な漏れ抵抗とマークを測定および評価するために使用される電気および電子製品の固体電気隔熱材料およびそれらの製品,リレーソケット,変換スイッチカバー,コンタクター,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池など.

2標準に準拠する:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators",ゴムに適用されるAC/DC漏れ検出試験の標準で指定されたシミュレーション試験項目プラスチックやその他の電気隔熱材料,例えば傾斜平面方法シリコンゴムテスト機とシリコンテスト機の5セットのための標準

技術パラメータ:

電極:0.5mm厚 材料:ステンレス鋼

上部と下部電極間の距離: 50.0mm ± 0.1;

試験電圧: 100V~6000V ステップレス調節可能

電圧調節器:出力: 0~250Vから調節可能,容量は5KVA

電路電流が60mAになると,出力電圧を切断する.

試験時間: 6 時間

落下精度:0.5%

圧力の安定性: ± 1%

高精度電圧調節器:出力 AC220V 電力 6000W 精度 ± 1%

試験トランスフォーマー:容量は5KVA 最大出力電圧 AC6000V (DC6000Vはオプション)

痕跡検出:標準GB/T6553-2003/4に従って1.2, 電圧 (2.5kV,3 5kVおよび4.5kV) を適用し,汚染された液体を一定の流量で滴り込みます.電流が流通せずに6時間60mA未満であれば,流通すると考えられます.

落下装置: ラルフ精密ペリスタルティックポンプを使用し,1分間に0.00185〜20ミリリットルの流量範囲,1分間に0.1〜50回転の動作速度流量精度誤差が0未満. 5%

出力電圧:AC/DC (切り替える)

ケース: SUS304ステンレス鋼 (ブラシ付き表面)

排水槽は316ステンレス製で 密封装置を備えています

容量は0.56m3,スタジオ容量は900L * 650W * 950H (mm);

楽器の寸法: 1200L * 750W * 1800H (mm),長さ 750 * 幅 1180 * 高さ 1760mm,木製の箱 890 * 1320 * 1900

体重: 約200kg

制御装置:シメンス PLC+台湾 ワインビューのタッチスクリーン制御を採用,正確な制御,シンプルな操作,完全に人間化された設計,テスト後の自動レポート生成そしてパネル熱プリンタは,試験結果をタイムリーに印刷することができます;

試験グループ数: 5つのグループ (試験中に,1つのポンプが1つの滴滴グループを制御し,試験過程は互いに影響しない.1つのポンプが5つのグループを制御しているため,市場では一般的に見られない) (個別にまたは一緒に試験することができます)

試験手順:

実験の準備:別の規定がない限り,実験は (23±2) °Cの環境温度で実施し,各材料に対して5つのサンプルを試験する.試料を設置する際図3bに示されているように,2つの電極間の距離は (50 ± 0.5) mmである.

注記:実験ごとに新しいフィルター紙パッドを使用します

まず,汚染された液体をフィルター紙の内膜に注入してフィルター紙を完全に湿らせます.汚染された液体の流量調整と表1の規定に従って流量調整汚染された液体が2つの電極の間から試料の表面を安定的に流れるように,少なくとも10分間流れを観察する.汚染された液体は,側またはフィルター紙の上部から溢れる代わりに,上電極の軸孔から流出する必要があります.

圧力を適用する

方法1: 常電圧追跡方法

汚染された液体が表1で指定された流量で均質に流れると,スイッチを閉じて,より適した電圧値である2.5kV,3.5kVまたは4.5kVの1つに電圧を増加させる.6時間,電圧を恒定に保つ.

高い電圧または低い電圧で試験を行う必要がある場合,各試験電圧に対して,5つのサンプルを別のセットで採取する.

恒常電力の電源電圧は,6時間被曝後に5つのサンプルが損傷していない最高電圧である.

材料は次のように分類される.

レベル 1A0 または 1B0:判断基準Aまたは判断基準Bに従って,2.5kVで6時間以内にサンプルが故障した場合.

レベル 1A2.5 または 1B25五つの標本が6時間2.5kVの電圧に耐えることができ,3,5kVの標本が6時間以内に失敗した場合

レベル 1A3.5 または 1B35五つの標本が6時間 3.5kVの電圧に耐えることができ,4KVの電圧で6時間以内に失敗した場合

レベル IA4.5 または 1B4.5: すべての5つのサンプルが6時間間4.5kVの電圧に耐える場合.各ケースにおいて,最大侵食深さを報告する必要があります.

メソッド2: 段階的な電圧追跡方法:

スタート電圧は 250V の倍数で,最初から始めます.判断基準A (電流60mA以上) を第3レベル電圧の前に違反しないように (予備試験が必要かもしれない)汚染された液体が指定された流量で均質に流れるとき,スイッチを閉じて,選択値に電圧を増加し,1時間電圧を維持します.そして,判断基準Aによる損傷が発生するまで,徐々に毎時間250Vで電圧を増やす電圧が上昇すると,汚染された液体の流量とシリアルレジスタの抵抗値も表1の規定に従って増加する.

ステップ式電気化学電圧は,IHにかけられた後に5つのサンプルがすべて損傷していない最高電圧である.

材料は次のように分類される.

2Ax レベル x は,試験材料が耐えられる最高電圧で,kV で表される.

注記1: 欠かせないような点滅現象が起こる.そうでなければ,回路,汚染された液体の流れ,汚染された液体の抵抗性を注意深く確認する必要があります.

閃光とは,電圧を施した数分以内に下電極歯の上に直接現れる黄色から白 (一部の材料では時々青) の小さな弧を指します.

安定した 小さな 明るい "ホットスポット" が 最終 的 に 発生 する 前 に 片歯 から 片歯 に 飛び交う こと が でき ます が,この 放出 は 基本的に 継続 的 に 行なわ れ て い ます.この"熱点"は,サンプル表面を燃やし,最終的には電気化学的損傷を引き起こす可能性があります2つの電極間のサンプル表面の急速な放電は,追跡を引き起こすことができません.

カソード線振動鏡を用いても,有意な振動現象を観測することができる.抵抗の両端から信号を得ることができる (例えば3301Z,2W) を超電流装置で連結する.

通常の点滅は,毎週半サイクルで連続した,しかし不均等で断断された電源周波数電流の波形から観察できます.

注2: 痕跡が上電極に到達する前に,導電線を 60mA の電流が通過し,標本表面に留まった電解液が流れるとき,超電流装置が起動する必要があります..

注3: 腐食深さは,分解した隔熱物や残骸を除去するために,取り除いたり,他の方法を使用した後で測定する必要があります.未破損の試験材料を除去しないように注意してください.

この計器は,GB/T6553-2003およびIEC60587-2007規格に厳格に準拠して設計されています.

基準: GB/T6553-2014/IEC60587:2007 厳しい環境条件下で使用される電気隔熱材料の追跡性および腐食耐性を評価するための試験方法

方法1: 常電圧追跡方法

メソッド2: 段階的な電圧追跡方法.

最新規格 GB/T6553-2014/IEC60587:2007

GB/T6553-2014 と GB/T6553-2003 の主な違いは以下の通りである.

この規格は,GB/T 1.1-2009の規則に従って作成されています.

この規格は,GB/T 6553-2003を代替する<.

GB/T 6553-2003と比較して,本規格の主な変更は以下のとおりである.

この規格の名称は"厳しい環境条件下で使用される電気隔熱材料の追跡性および腐食性に対する耐性を評価するための試験方法"に変更されました.

電力周波数は"48 Hz -62 Hz"から"45 Hz -65 Hz"に変更されました (2003年版第1章第1章参照)

試料の浄化方法は,試料の調製に明示されている (参照3.2, 2003年版 3.2)

"60 mAを超えると2秒間作用する"から"60 mAを超えると2〜3秒間作用する" (参照4.1.4 バージョン41.42003年)

"4.6 換気装置"が追加された (4-6参照)

-1. "水平に45°の角"を"水平に45°±2°の角"に変更し",サンプルを一緒にまたは独立して試験することができる"という内容を追加する (見5.1.2 バージョン51.22003年)

1"括弧"と"図示例"の内容が追加されました (第5節参照).1.3 バージョン51.32003年)

本規格5.4は,GB/T 6553の第1章のエンドポイント判断規格の内容を置き換えています.2003年 試料に"濃縮した腐食による穴がある場合(バージョン5.42003の1章参照)

この規格で使用される翻訳方法は,IEC 60587を使用することに等価である.2007.

この規格は中国電気産業協会が提案している.

この規格は,電気隔熱材料および隔熱システム (SAC/TC 301) の評価および標準化に関する国家技術委員会 (National Technical Committee for the Evaluation and Standardization of Electrical Insulation Materials and Insulation Systems) の管轄下にある.

本規格の主要作成ユニットは,ギリン電気機器科学研究機関株式会社,深?? 標準技術研究所,広東 ビアオメイ シリコンフッロイド 新材料株式会社機械産業の電気技術と経済学の北京研究所.

この規格の主な作成者は,ワン・シアンフェン,劉・ジユアン,サン・ロング,ソング・ヤン,黄・ゼンホン,劉・ヤリ,チェン・ユヒイ,ウェン・シミエイ,ル・ウェンチャン,タン・イング,グオ・リピングである.

この規格の以前のバージョンは以下のとおりリリースされています.

¥GB/T 6553-1986,GB/T 6553-2003 について
