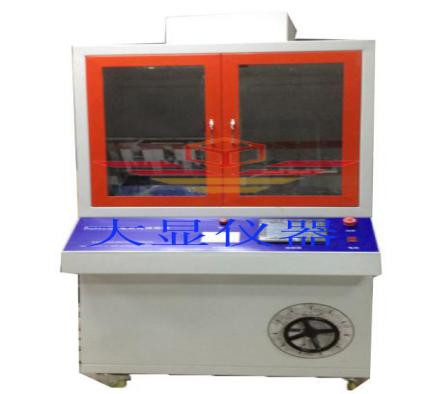

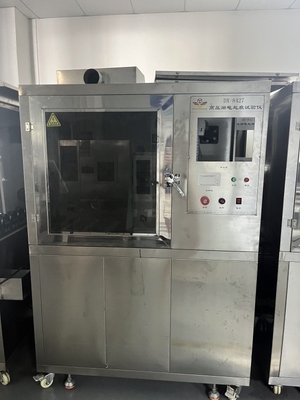

ワイヤとケーブル 高電圧漏れマーク テストマシン

DX について842B について W電線とケーブルの高圧漏れマークテスト

概要:電線やケーブルが電気痕跡形成に 耐える能力をテストするために使われます.実際の環境をシミュレートして0をスプレーします.垂直に置かれたサンプルで一定の速度と流量で 1% の塩化ナトリウム溶液このサイクル中にサンプル電流が1Aを超えない場合,サンプルは燃えません.電極と地面の間には連続した弧はありません.試料に分解現象は起こらない単核ケーブルに適しており,多核ケーブル検出にも使用できます.

適用範囲:汚れた状態で表面の漏れによって生じる電気痕による損傷に耐える電線とケーブルの能力のために使用されます.

基準の遵守:ケーブルとワイヤの電気特性に関するGB/T 3048.1-2007試験方法と,ケーブルとワイヤの電気特性に関するGB/T 3048.7-2007試験方法の要件を満たす:第7部分:電気の痕跡に対する耐性に関する試験規格の要件.

装置の組成と特性:電気制御部,噴射装置,高電圧発電機,電圧調節器,下水液体収集装置. 設備の外側は全てステンレス鋼でできています.内部は腐食耐性で隔熱性のあるエポキシプレートで密封されている電気漏れや汚染液体が金属殻を腐食するのを効果的に防ぐ.

これは当社の主要な製品の一つです. それは私たちの会社と広州CVCケーブルテストセンターによって共同開発されています.自動でスプレーサイクルと最大スプレー時間を測定し制御するためにPC+PLCインテリジェント制御技術を使用. テストデータは保存され,プリントすることができます; 噴霧制御部分はステンレス鋼の箱ででき,噴霧プールには美しいとエレガントな水晶のような透明なアクリルプレートでできています.この楽器は人間的なデザインです5000Vの工場販売電圧で高電圧の漏れ跡を表示する安全です

Tエクニカルパラメータ

試験電圧: 0~6000v 調節可能

試験電流:最大2A

アラーム電流: 1A

電圧調節器: 10KVA 出力 0~250v

高電圧トランスフォーマー: 10KVA 出力 0~5000v

電極クランプ: 純銅製

標本隔熱枠:高隔熱テフロン製

液体噴射装置:噴射範囲1.2m,噴射速度3m/s,噴射体積0.5mm/min

超電流検知装置:高感度断路器が採用される.ループ電流が設定値を超えると,電源は自動的に切断され,アラーム信号は出力されます.

制御システム: Siemens PLC+Weinviewのタッチスクリーン精密制御を採用し,正確なスプレー,正確なタイミング,簡単な操作,記録や計算なしで自動データ記録.

漏れ防止装置: 装置には高感度漏れ検出装置が装備されている.電源を即座に切断し,電源漏れや過電が発生するとアラームを鳴らす操作者の個人安全と機器の信頼性を効果的に保護する.

内部処理: 内部は耐腐蝕性があり,隔熱性のあるエポキシ板で密封されており,隔熱効果と防腐効果があります.

装置のサイズ:L1300mm*W800mm*H1700mm

電源: 220V 50/60hz

機器の重量:120kg
