プラスチックおよびプラスチック部品の垂直および水平燃焼試験機械はUL94の要件を満たす

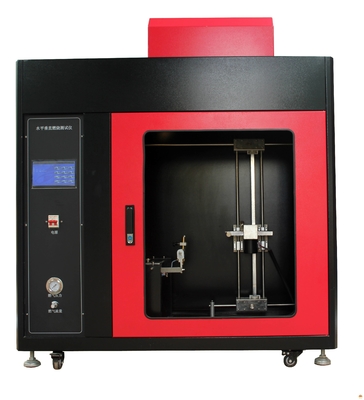

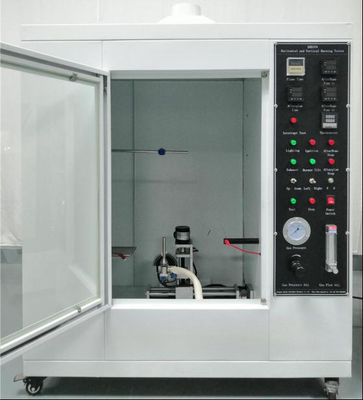

DX8379 プラスチックおよびプラスチック部品の垂直および水平燃焼試験装置

適用範囲:

主に,指定された火源からの直接燃焼下でのプラスチックまたはフィルムの燃焼不可能な性能を決定するために使用され,その耐火評価を決定する.

標準に準拠する:

UL94とGB/T2408試験基準の要求を満たしている.GBT5169.1

燃焼室:

箱体は1立方メートル以上の大きさで,CNC機械ツールを使用して加工および形成されています.円形弧形は美しく寛大です.高品質のSUS304ステンレス素材/焼肉塗料は美しさの特徴を持っています腐食防止

箱の上部には換気と煙排気システムがあり,試験が完了した後,排気ガスを外へ放出することができる.実験中に,システムは停止状態でした.

箱の前面には,試験過程中に密閉できる冷たいガラスの観察窓があり,試験状況の観察を容易にする.

燃焼用吹火器:

私たちの会社の自作吹火は,完全にASTMD5025-99の要件を満たしています

標準電源: 500W 調節可能,垂直および水平燃焼に適しています.

ノズルの直径は9.5 ± 0.03mm,ノズルのライトの長さは160 ± 0.05mm,空気入口からのノズルの高さは100 ± 10mm

噴射角:水平に90度,垂直に45度調整可能,自然吸入可能,内部炎は12-40mm,外炎は20-125mm,調整可能.

蒸気ノズル: Ф 0.9 ± 0.03mm

炎の高さ: 20 ± 20

温度測定システム:

熱センサー (銅管と熱対) - 管の構造は電解銅で,非常に高い伝導性を有する.長さは19.14 ± 0.02mm

線直径0.5mmのK型熱対

インテリジェント PID 温度制御メーターは,K 型熱対とマッチされ,測定値が 1000 °C 増加することができる.

試験装置全体が移動可能で,温度測定のために試験箱に置かれます.

電子ストップウォッチを装備: 0.1S の精度 (温度校正時のバックアップ)

主要装置:

試験支架:不?? 鋼で作られ,水平支架と垂直支架に分かれています.垂直座標はスプレーランプの位置平面と観測窓平面を平行とする.観察や操作を容易にする.

クイーンフレーム: クイーンを追加し,必要に応じてスプレーランプをクイーンに設置し,指定された位置に正確に戻しながら移動しやすくします.

縦横燃焼時の内部と外部炎を測定できるレギュラーセットを装備する.

試験目的で,500mmから1mmの精度を持つステンレス鋼のレギュラーを装備する.

標準サンプル仕様:長さ125mm,幅13mm,厚さ3 <13mm (または試験基準に従って)

オペレーティングシステム:

リレー制御システムは,すべてのコンポーネントに対して国内外で知られたブランドを採用し,質を保証し,テストの精度をよりよく保証します.

燃える時間:燃えるノズルが指定された位置に達すると,噴霧時間が自動的に記録されます (規則に従って,例えば15秒間燃える).噴霧時間瞬間に到達すると,自動的にノズルを移動します..

燃焼タイマーを保持する:上記燃焼タイマーが到達すると,このタイマーは自動的にカウントされます.このプロセス中に指定された時間内に (火力供給を15秒停止するなど)燃えた試料の炎が消える場合, 2度目の燃焼が行われ,最初の燃焼プロセスは繰り返されます.

遅延燃焼タイマー: 前回のステップで指定された時間内に消えない場合は,別の遅延燃焼タイマーを起動します.最初の燃焼試験を繰り返す.指定された時間内に終了しない場合は,試験が直接失敗であると判断されます.

ガス流量範囲: 10〜1000mL/min

点火方法:高電圧電子点火

この装置は,換気のない環境に置いて試験します.

UL94HB, UL94-V0, UL94-V1, UL94-V2の理解方法

プラスチックの耐火性がHB,V-2,V-1からV-0に徐々に上昇します.

UL94V0,V1,V2は異なる耐火性グレードであり,そのレベルも異なります.炎耐性試験方法も異なります.テストや判断の基準も違います

V0の試験方法は,試験物体を45度傾け,アルコールランプで点火し,点火源を取り出し,10秒以内に切断することです.

V1とV2のテスト方法は V0と同じですが 違いは,オープンソースに移った後 シャットダウン時間が V0よりも長いことです

つまり,V0は最も優れた炎阻害性があり,V1は2位,V3は3位,V4は非炎阻害剤と同じ炎阻害性があります.

HB: UL94規格の最低の阻燃性能.厚さ3〜13mmのサンプルでは,燃焼速度は1分間に40mm未満である.厚さ3ミリメートル未満の試料は,燃焼速度は1分間に70ミリ未満である.100mmのマークの前にオフします.

V-2: 試料に10秒間の燃焼テストを2回実施した後,炎は30秒以内に消えます. 30cm以下の綿を点火することができます.

V-1: 試料に10秒間の燃焼試験を2回実施した後,炎は30秒以内に消えます. 30cm未満の綿を点火することはできません.

V-0: 試料の2回の10秒間の燃焼試験の後,炎は10秒以内に消える.燃えるものは落ちない.

規格に準拠する: GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707,および IEC 60695-11-10:1999 規格の試験要件を満たす.
