UL1685試験機、電気および光ファイバーケーブル難燃性試験装置

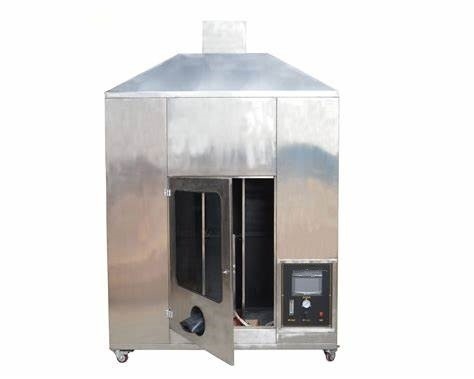

DX8297 UL1685ワイヤおよびケーブル燃焼試験デバイス

機器紹介:

UL 1685ワイヤおよびケーブル燃焼試験装置は、指定された条件下で、単一または束ねられたケーブルが火炎伝播を抑制する能力を評価するために使用される機器であり、UL 1685、IEEE 383、およびIEEE 1202の試験要件を満たしています。

ケーブルの難燃性能は、20分間、規定された体積の空間内で、20 kW（70,000 Btu/hr）の理論値を持つ垂直に配置された20 kW（70,000 Btu/hr）の火炎で試験片に点火することによって評価されます。

技術パラメータ:

規格:

IEEE 1202

火炎伝播 - ワイヤおよびケーブル試験

IEEE 383

原子力発電所用IEワイヤ、現場ジョイント、およびコネクタの型式試験規格

UL 1685

ケーブルの火災拡大と煙の発生

主な特徴:

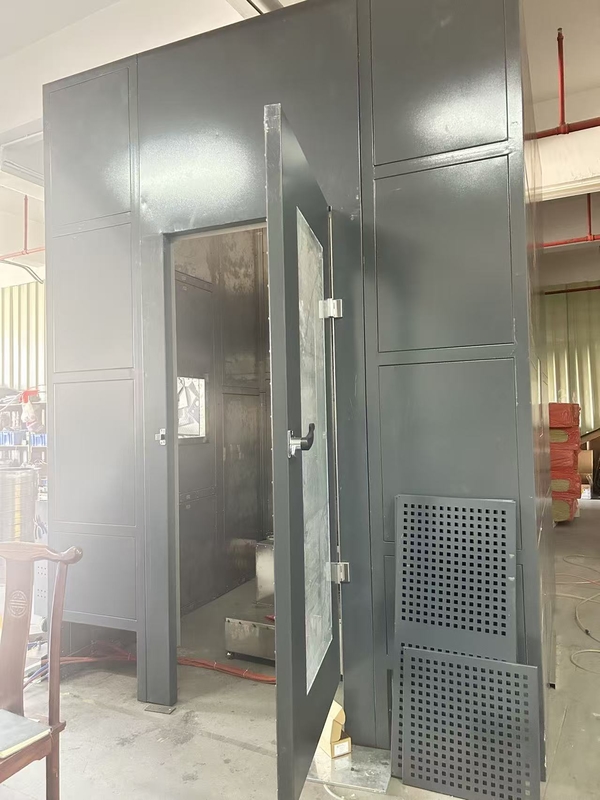

試験空間サイズ：2438（長さ）×2438（幅）×3353（高さ）mm、体積：19.93m3、内部床面積：5.94m2;

熱電対と双方向風速計を使用して、排気管内の温度とガス速度を測定します;

双方向風速計は、排気管内の燃焼プロセス中に発生する高温燃焼ガスの渦速度を正確に測定するために使用されます;

パレットサイズは305（長さ）×76（幅）×2438（高さ）mm、スチールラダーの幅は25±6mm、垂直幅は229mmです;

IEC60332-3用のベンチュリミキサー付きプロパンバーナー付きトーチ;

空気供給と空気圧がスムーズな気流を維持できるようにする質量流量コントローラー;

データ収集ボードを使用して、内部コンポーネントの温度とバーナーの火炎温度を正確に収集および測定します;

ガスと空気はソレノイドバルブで制御できます;

煙密度測定システム

常磁性酸素熱放出率試験システム

ソレノイドバルブとイグナイターは、コントロールパネルのボタンを介して手動で制御でき、緊急時には（コンピューターを含む）機器の電源をオフにできます

煙密度測定システム
1. ソレノイドバルブとイグナイターは、コントロールパネルのボタンを介して手動で制御でき、緊急時には機器の電源（コンピューターを含む）をオフにできます
2. 電源：AC 220V、50/60Hz、15A;
3. 全体重量：約650kg;
4. ツール：圧縮ガス、パーソナルコンピューター、掃除機、ガス（ユーザー提供）
