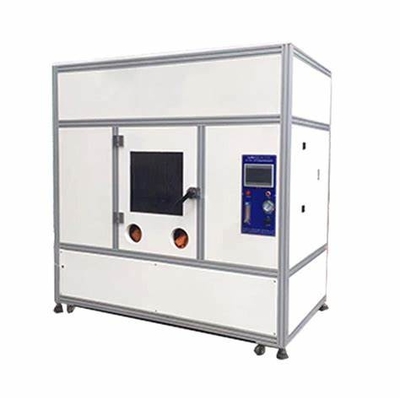

大型燃焼キャビネット UL1581 燃焼試験機,垂直および水平燃焼試験室

DX8382 大型燃焼キャビネットUL1581 燃焼試験装置,垂直および水平燃焼試験室

基準:

厳格に UL1581 sect 1080.1~1080.14 規格に従って生産され,広州メヒワ UL 会社によって承認されています.VW-1 (V-垂直型) フラームテストの燃焼試験基準を満たすUL1581,UL13,UL444とUL1655のVW-1とCSAのFT-1とFT-2試験基準に適用されます.それは経済的で,多くのワイヤーとケーブル産業で広く使用されています.

試験方法:

15秒間燃やして 15秒間消して 試料の燃焼をチェックするために5回繰り返します消す時間と繰り返しの数自動で操作できます

パラメータ詳細:

試験全体が密閉された実験室で 4.32立方メートルの容量で実施されました

1燃焼室:

1効果的な空間: 2.4m (長さ) * 1m (幅) * 1.8m (高さ)

2寸法: 2.4m (長さ) * 1m (幅) * 2.5m (高さ)

3材料:

外部:四角形の鋼筋構造,厚さ1.5mmの鋼板 電気静止焼焼 濃緑色塗料

内装:電磁焼黒漆

4観測窓:

左側と右側には滑り窓が2つあり,視界はガラス製です.

周囲はSUS304ステンレス鋼で囲まれています.

サイズ: 730mm (高さ) * 420mm (幅)

5運用期間:合計4回

内部スペースのサイズ: ф150mm

周辺:3.0mmのステンレス鋼の縁;

長さ600mmの長袖の革手袋で密封されている.

周囲の総寸法: ф220mm.

6排気システム:

2つのスピラル式排気扇風機

密封板は2.0mmステンレス鋼で

両側には滑り槽がある.

遠隔操作装置の1組:a. 鋼鉄ロープ2組 b. ロープ2組

7空気入口:合計4個

サイズ: ф160mm

密封するプッシュ・プルプレートは2.0mmのステンレス鋼プレートです.

両側にも滑り槽があります

8底部固定スタンド

サイズ: 2.4m (長さ) * 1m (幅) * 0.7m (高さ)

60mm*60mm*4mmの角鉄を用いて,電磁調調で濃緑色塗料を焼く.

脚のポリー: 6個,その内 4個はロック付き.

9照明装置: 霧防止と煙防止の丸いランプを採用

2制御部分

1燃える兆候 1pcs

2燃焼設定: 0~99.99秒 任意の設定

3. 1 停止点火表示

4. 停止点火設定: 0-99.99秒任意の設定

5燃焼数: 0-999999 任意に設定

6自動燃焼,燃焼,停止点火とカウントの機能があります.

7垂直/水平変換機能があります

8自動点火機能がある

9手動/自動変換機能があります

10発火は高圧発火法です

11試験部位は,航空プラグを使用して制御装置に接続され,接触は非常に密接です.

3テスト部分

1噴孔:

1角度は20度

2. 1 内燃調節バルブ

3. 1 外部の炎調節バルブ

4. 1 内部炎の接触点をマークするライナー

5. 1つの低旗のリーナー

6. 1 試験長さレギュラー

7. 1 炎計

8試験固定フレーム:a.材料:細工と塗装後の鋼板 b.色:純粋黒

9. 試験箱は,細工後にSUS304ステンレス鋼で作られています.

10試験枠の下部:a.2.0mmの鋼板の2枚 b.サイズ:700mm (長さ) ×450mm (幅) c.色:電気静止調理用黒色塗料

11垂直と水平試験は独立して設計されます.

12試験箱は,さらに長い腕のプッシュ棒で拡張されます.

13. 3 横の燃えるサイン

4空気源制御:

1ガス:メタンが推奨されます (ユーザーから提供されます)

2流量計: 1 (アメリカン・ドワイヤーVA20430型)

3Uチューブ圧力計: 1 (ドワイヤー1230-36型)

4. 1 ガソリン・ティ・ジョイント

5トラヘア:高圧 トラヘア
