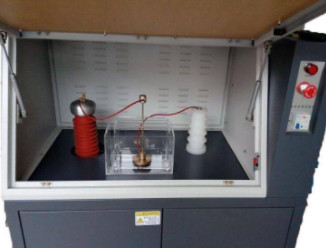

DX8780 精密な結果のためのケーブル抵抗電圧テスト

AC/DC 試験 切り替え:
1この器具の高電圧出力はAC電圧です. 直流を得る方法は,元の回路に連続で高電圧のシリコンスタックを接続することです.試験回路をパルスする直流電圧にする導入プロセスは,シリコンスタックが既に高電圧トランスフォーマーの高電圧保温塔にあることです.高電圧のシリコンスタックを短回路にするために通常使用されます. DC 試験が必要であれば,短回路棒を外して,高電圧のシリコンスタックを試験回路に接続します.このとき,回路の電圧は脈動するDC 電圧です.
2実験におけるAC/DC電圧の切り替えは,主に高電圧隔離塔の短回路棒を外すかどうかに依存する.短回路棒を外すとき,高圧均衡球の電圧は直流電圧です短回路棒が挿入されたとき,高電圧均衡球の電圧は交流電圧です.
3. フロントパネルのDCAC選択ボタン.このボタンの状態は,デバイス出力の電圧性質を変更することはできません.このボタンを押すと,DCアラーム回路をデバイスに接続するだけです.箱のドアを開けるときに高電圧の均衡球を放出する必要があります. パネル上の放出装置を押して放出棒の端が高電圧の均衡球と接触するようにします.使用者は,高電圧と接触するたびに,五秒以上銅のボールを押すことを推奨します..
4DC テスト中に,コンピュータは DC 状態も選択する必要があります. そうでなければ測定結果は誤りになります. 簡単に言えば,AC 電圧とDC 電圧の間に折りたたみ関係があります.
性能特性:
(1) ドアの制限保護: 試行錯誤が始まってもドアを閉めないで下さい. デバイスは応答しません. ソフトウェアには安全ドアが閉まっていないという警告があります.
(2) 電圧ゼロ化保護:実験中に突然の停電が発生した場合,次の起動後に自動的にゼロ位置に戻ります.初期電圧がゼロ位置にあることを確認する
(3) 終了電圧保護: 終了電圧はソフトウェアによって設定され,ブーストプロセス中に指定された電圧に異常上昇した場合,自動で停止して0に戻ります
(4) 高電圧の機械的限界: ソフトウェアシステムが制御を失い,電圧が上昇し続けると,高電圧の限界に達した後,自動的にゼロに戻ります.破裂後も止まらない場合超電流保護装置は,電圧が自動的にゼロに戻るようにデータを収集します.電圧が本当に上昇しているかどうかを決定するために電圧指示灯の状態を観察するために高電圧指示灯があります 0実験が長期間行われれば,機器の良好な動作を確保するため,トランスフォーマーの排気口が装置に残され,トランスフォーマーの良好な動作を保証し,使用期間を延長します.実験中にサンプルに臭い,燃焼,煙の現象がある場合は,排気システムで除去できます.
(5) 独立系接地保護
(6) 短回路保護
(7) ソフトウェアの不正操作防止
(8) 漏れ防止
(9) 実験終了時の放出保護
