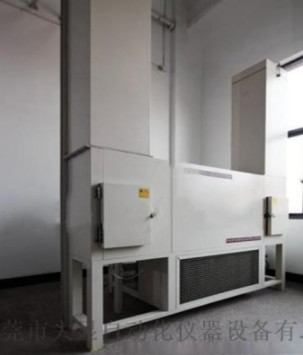

DX8416A 風力発電ケーブル 高低温トリション抵抗試験機

1適用範囲:
風力発電システムまたは等式システムで定位電圧が1である柔軟ケーブルの扭曲抵抗試験に適しています.低温環境では8/3kV以下.

2基準に準拠する
TICW1-2009 風力発電用の柔軟なトルションケーブルに対するトルション試験方法
GB/T2423.1-2001試験A:低温試験方法,GB/T2423.2-2001試験B:高温試験方法

3テクニカルパラメータ:
スタジオサイズ: 400×300×2300mm
試験チャネル: 300 × 300 × 12600 mm
寸法: 1550×2500mm
左の高度: 1720mm
右側の高さ:9620mm
左側と右側のチャネルの寸法: 640×54mm
総重量: 約2500kg
ケーブル試験範囲: 35KV以下の風力発電ケーブル試験
温度範囲: -60 ~ 8 °C
温度変動: ≤ ± 0.5 °C
温度均一性 ≤ ± 0.3 °C
加熱時間:調整可能
冷却時間:平均0.7~1.0°C/分
観測窓:多層空洞高温耐性 (500°C)
ガラス窓: (200 × 300) 扭曲制御キャビネット,ラック: 700 × 1300 × 1400
ドアの開口:単開のヒンジドアの開口
コントロールパネル:電源,コントローラディスプレイ,制御ボタン
電源配送制御キャビネット:配送板,排気扇;
暖房:不老鋼のフィンヒーター
固定装置:ケーブル回転固定装置のセット
電源コードの穴と排水穴は,箱の裏側にある.

風力発電用ケーブル用低温トルション試験室の主要構成:
観測窓:多層空洞高温耐性 (500°C)
ガラス窓: (200 × 300) 扭曲制御キャビネット,ラック: 700 × 1300 × 1400
ドアの開口:単開のヒンジドアの開口
コントロールパネル:電源,コントローラディスプレイ,制御ボタン
電源配送制御キャビネット:配送板,排気扇;
暖房:不老鋼のフィンヒーター
固定装置:ケーブル回転固定装置のセット
電源コードの穴と排水穴は,箱の裏側にある.

低温トルション試験室の風力発電ケーブルの使用条件:
1. 設置場所:地面は平らで,よく換気され,周囲には強い振動,強い電磁場の影響,炎症性,爆発性,腐食性のある物質や塵はありません.設備の周りに適切な使用と保守スペースがあること;
2環境条件:
温度: 5~35 °C
相対湿度: ≤ 85%RH
空気圧: 86Kpa~106Kpa
3電力供給条件:
電源 AC380V,三相4ワイヤー + 保護接地線
容許される電圧変動範囲:AC (380 ± 38) V
許容される周波数変動範囲: (50 ± 0.5) HZ
PGNDワイヤの地面抵抗は4 Ω未満
