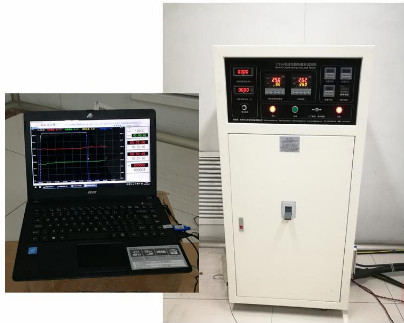

効率的なDX8395ケーブル負荷加熱サイクルテスト

1適用範囲:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". 同時に,GB/T12706-2008,GB/T 11017,GB/Z18890,IEC60502,IEC60840の要件を満たすことができます.IEC60627 電源ケーブルの循環熱試験と水透性試験前のケーブルの循環熱処理.

2テストモード:
1電線とケーブルは,ある電流の作用下での導体の温度変化を記録し,It, Tt,I/T (t) 曲線を記録した.
2電線とケーブルは,自動で電導体を通る電流を電導体の温度で調整します. It, Tt, I/T (t) 曲線が記録されました.

3特徴:
ケーブルを恒温で加熱したり,電流を恒温で加熱したりする同時,恒常温度でケーブルの電流の時間的な変化と電流の記録することができます記録を保存し,プリントすることができます

4試験方法と制御方法:
1試験手順:
初期段階で試験されたサンプルを実験室の床に広げ,安定した温度に達するまでワイヤーで加熱します.普通の動作下でのワイヤの最大温度より5k~10k高い3コアケーブルでは,加熱電流はすべての電導体を通過する必要があります.加熱サイクルは少なくとも8時間です.導体の温度は,加熱サイクルごとに少なくとも2時間,指定された温度範囲内で維持する必要があります.その後,導体温度が環境温度の10K以内にまで,少なくとも3時間,空気で自然に冷却され,このサイクルは20回です.

2制御方法: 会社によって独立開発された制御器は,出力電流を制御するために,トランスフォーマーの入力電圧を制御します.温度コントローラの4~20mA出力モードを使用し,同時に現在の出力を制御するケーブルの試験温度を達成するために
3温度採取方法は2種類あります.
(1) 試験標本に直接温度サンプルを採取する
(2) 試料を他の試験のために保管し,温度採取のために穴を開けることができない場合は,同じ仕様の別のケーブルを比較負荷に使用します.試験サンプルの電流を制御するための負荷電流制御のフィードバック値として比較負荷サンプルの温度を取ります.

5試験標本の仕様:
完成したケーブルから10~15メートルの長さの2つのケーブルサンプルを遮断
6主なパラメータ:
1電流範囲: 50~3000A
2試験温度: 0~110°C,温度測定精度: ±1°C
3. 暖房時間: 0~9999.99H/M/Sを設定できます
4冷却時間: 0~9999.99H/M/Sを設定できます
5. サイクルの時間: 1-9999回を設定できます.
7主な構成:
1中心暖房トランスフォーマー,30kVAの2セット:
(1) 定位電源: 30kVA
(2) 指定入力: 380V, 79A,指定出力: 10V, 3000A
(3) トランスフォーマー形: 中央を通り,室内使用
2アムメーター: 3000.0A/5.0A 2
3高電流トランスフォーマー: 3000A,0.5級; 2
4. PIDスマート温度制御テーブル: 2つ (一つはサンプル温度を監視し,もう一つは環境温度を監視する)
5直径1.5mm,長さ150mm,K型装甲式熱対2つ (それぞれ合計長さ2mと10m)
6熱プログラムセクションを設定し,関連するデータと曲線を記録するテストソフトウェアのセット
7コンピュータ
8コントロールキャビネット: 1セット
9試験装置: 4つのグループ
