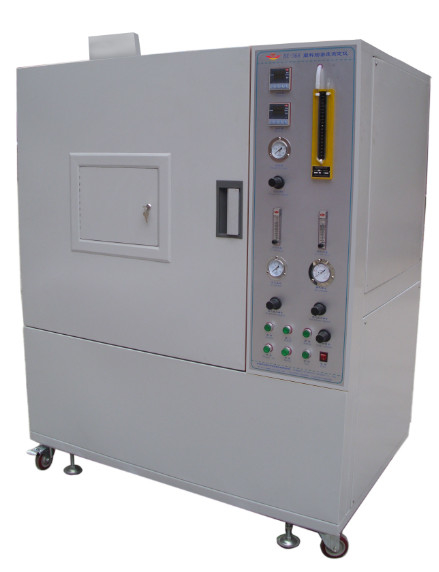

DX-8368 プラスチック式煙密度計

DX-8368 プラスチック式煙密度計
DX-8368 プラスチック式煙密度計 DX-8368 プラスチック式煙密度計

大画像 :  DX-8368 プラスチック式煙密度計

商品の詳細:
起源の場所: 中国
ブランド名: DAXIAN
モデル番号: DX8363
お支払配送条件:
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: 木製ケース
支払条件: L/C,T/T,D/A
供給の能力: 月5セット

DX-8368 プラスチック式煙密度計

説明
ハイライト:

プラスチック製の煙密度計

,

ワイヤー試験装置

,

DX-8368 煙密度計

プラスチック燃焼煙密度試験機は、GB/8323.2-2008およびISO5659-2「プラスチックスモークジェネレーションパート2シングルチャンバー法による煙密度測定試験方法」の規格で指定された技術的条件に従って開発された新しいタイプの煙密度測定試験装置であり、これらの規格は、プラスチックが燃焼したときに生成される煙の比吸収度を決定するのに適しており、最大比吸収度が試験結果となります。指定された条件下でのプラスチックの発煙性能を評価するために使用されます。
GB8323.2-2008「プラスチック-煙発生-パートII:シングルチャンバー法による煙密度測定試験方法」およびISO5659.2-2006「プラスチック-煙発生パートII:シングルチャンバー法による光学密度測定」試験規格に準拠しています。ASTM E662
装置全体は、密閉式試験チャンバー、測光測定システム、放射コーン、燃焼システム、点火装置、試験ボックス、ブラケット、温度測定器、煙密度試験ソフトウェアで構成されています。回路はシングルチップマイクロコンピュータによって開発され、高い技術的含有量と安定した性能を備えています。この装置はすべてのプラスチックに適していますが、他の材料(例:ゴム、テキスタイル被覆、ラッカー塗装面、木材などの材料)の評価にも使用でき、プラスチック産業、固体材料産業、科学研究および試験単位の生産工場で広く使用されています。

1. 試験チャンバー:

1.1 前扉には窓と、窓の動きを遮断する不透明な遮光カバーが付いています。

1.2 正方形ボックスの底には、厚さ0.04mm、長さ405mm、幅200mm、総面積81000mm2の安全破裂板で構成される過圧防止用の爆破アルミニウム箔シートが取り付けられており、ボックスの内部圧力調整装置が取り付けられています(図2を参照)。

1.3 光窓:上下2つのØ75mmの光窓、光窓の底には9Wの環状電気ヒーターが装備されており、光窓の上面温度(50℃〜55℃が適切)を確保して表面の煙濃度を最小限に抑えるために、光窓は試験ボックスの上部にあり、試験ボックスの外側の光窓の周りには厚さ8mmの光学プラットフォームが取り付けられており、光学テーブルは固定プラットフォームと試験ボックスを接続できるØ15mmの金属ロッドで固定されています。

1.4 内部寸法:高さ914mm X 幅914mm X 奥行き610mm

1.5 材質:3層で構成されています。外層は厚さ1.5mmの鋼板、高温静電焼付ベージュホワイト塗料、中間層は厚さ60mmの断熱層、内層は厚さ1.2mmのUSU304ステンレス鋼、高温静電焼付黒塗料で構成されており、簡単に掃除できます。

1.5 空気入口および排気口:空気入口は試験ボックスの上部に直径Φ65mmで取り付けられており、開閉状態はフランジ付きソレノイドバルブで制御されます。排気口は左側の底に直径Φ80mmで取り付けられており、フランジ付きソレノイドバルブで開閉状態を制御し、排気ファンが取り付けられています。

2. 光電測定システム:電源、光電子増倍管、拡大半透明、シャッター、フィルター、中性半透明、レンズ、光学系暗箱、光源、光学窓ヒーターで構成されています。

2.1. 光源:

2.1.1. 光源:6.5Vの白熱電球、電源供給用変圧器(入力220V、出力6.5V)、可変抵抗器で構成されています。

2.1.2. 取り付け:電球は試験チャンバーの底にある不透明な暗箱に取り付けられており、光源、凸レンズ、光窓ヒーター、光学窓で構成されています。

2.1.3. ウィンドウアダプター:AC220V電源、9W抵抗線で囲まれ、ウィンドウ上面の温度(50℃〜55℃)を確保します。

2.1.4. 凸レンズ:直径51mm、調整・校正済み、直径51mmのリングを完全に形成し、リング外のビームに他の光はありません。

2.1.5. 光学窓:障害物のない半透明フィルムとカメラオブスクラボックスで構成されています。

2.2. 光検出器:

2.2.1. 光検出器:光電子増倍管、拡大フィルター、シャッター、フィルター、中性フィルター、凸レンズ、光学窓などで構成されています。

2.2.2. 光電子増倍管:

2.2.2.1. 光電子増倍管のパラメータ:電圧:DC 1000V、電源:入力12V、出力0〜-1200V 2mA

2.2.2.2. 光電システム処理:光検出器は光電子増倍管であり、A/D数値テンプレートに接続され、多段増幅マイクロコンピュータによって処理されます。時間経過に伴う透過率に対応する光学密度を連続的に測定でき、スペクトル感度応答の5つの量があり、肉眼の応答に類似しており、暗電流は0.001uA未満です。光電子増倍管の最小感度は、光学経路内の0.5中性フィルターとND-2倍率フィルター1つを100%読み取ることで得られます。

2.2.3. 倍率フィルター:ND-2.0透過率0.95%、光源の色温度K=2854。

2.2.4. シャッター:バッフルおよび0%補正透過率に使用されます。

2.2.5. フィルター:補正フィルター用、光学密度は0.1〜1.0および2.0、合計11枚。

2.2.6. 中性フィルター:ND-0.5、透過率31.7%、光源の色温度K = 2854。

2.2.7. 凸レンズ:直径51mmで、直接ビームを上下の暗箱間の半透明板に小さな強いスポットに集光させます。

2.2.7. 光学システムの校正:光学密度3.0、波長550〜650nmの中性フィルターで検出します。

2.2.8. 光学窓:障害物のない半透明シートとカメラオブスクラボックスで構成されています。

3. 放射コーン:

3.1. 放射コーン:定格電力2600Wの加熱要素で構成されており、サンプル表面の中心で10KW/m2〜50KW/m2の放射強度を提供できます。サンプル中心から25mm離れた他の2つの位置の照射をテストする場合、これらの2つの位置の照射はサンプル中心の照射の85%未満であってはなりません。

3.2. 放射コーンヒーター:独立した電源で駆動され、単相絶縁変圧器の電力は3000Wであり、温度制御は高速サイクルのサイリスタ制御を採用しており、制御温度は±2℃で安定させることができます。

3.3. 熱流計:受光面積10mm、面積50kw/m2の平面、表面はマットブラックでコーティングされ、冷却は水冷です。

3.4. 点火装置:点火装置ノズルはΦ4.0mm開口部の銅管製で、炎の長さと水平測定は30mmです。

4. ガス供給システム:

4.1. ガス源:純度95%、プロパンと空気の混合ガス、圧力170Kpa

4.2. プロパン流量計:1〜100cm3/min

4.3. 空気流量計:5〜500cm3/min

5. 性能:

1. 透過率分解能:0.0001%;

2. 測定範囲:0〜100%;測定時の自動ギアシフト。

3. 測定精度:±3%;

4. 使用電圧:AC200-240V 50Hz;

5. 環境湿度:室温-40℃

6. 作業環境:機器の実行中は、直射日光や強制的な空気の流れを避ける必要があります。

6. 測定ソフトウェア:

コンピュータ操作インターフェースとLabVIEWスタイルに基づいています。透過率対時間曲線が表示されます。中国語と英語のインターフェース、および中国語と英語の取扱説明書を提供します。
