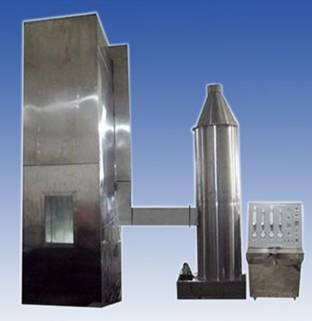

DX8349 線とケーブルバンド燃焼試験機

適用範囲: 垂直に設置されたバンドルワイヤ,ケーブル,または光ケーブルが,指定条件下で垂直炎の拡散を抑制する能力を評価するために使用されます.使用中の煙と塵の除去塔と協力する必要性試験室,空気源,鋼の梯子,排出浄化システム,点火源などを含むいくつかの部品で構成されています.
規格に準拠: GB/T18380.31-2008 と IEC60332-3-10-2018 "炎の条件下でのケーブルと光ケーブルの火力試験 - 第31部分"に従って:組み立てたワイヤーとケーブルを垂直に設置するための試験装置 垂直炎の拡散試験報告", GB/T18380.32-2008/IEC60332-3-21を満たすことができる:212000 "炎の条件下におけるケーブルおよび光学ケーブルの火力試験 - 第32部分: 束状のワイヤとケーブルを垂直に設置し,炎の垂直拡散試験A F/Rクラス" GB/T18380.33-2008/IEC 60332-3-22 について2000 "炎の条件下におけるケーブルおよび光学ケーブルの火力試験 - 第33部分:垂直に設置されたバンドルケーブルおよびケーブルに対する垂直炎の拡散試験 - Aクラス", GB/T18380.35-2008/IEC 60332-3-24 について2000 "炎の条件下におけるケーブルおよび光学ケーブルの火力試験 - 第35部分:垂直に設置されたバンドルケーブルおよびケーブルに対する垂直炎の拡散試験 - クラスC" GB/T18380.36-2008/IEC60332-3-25 について2000 "炎の条件下でのケーブルと光ケーブルの火力試験 - 第36部分:垂直に設置されたバンドルケーブルとケーブルの炎の拡散試験 - Dクラス".
技術パラメータ:
1試験箱:実験装置は,幅 (1000±100) mm,深さ (2000±100) mm,高さ (4000±100) mmの自立型箱である.試験室の裏壁と両側には,約0の熱伝達系数がなければならない..7W?M-2?K-1熱隔熱,1.5mm厚のUSU304ステンレス鋼板,中央に65mm厚の隔熱ミネラルファイバーを包み,外側には1.5mm厚のUSU304ステンレス鋼板
2空気源:
空気入口にはデジタル気速気計があり,空気中のガス流量は (5000±500) L/minである.
実験が完了すると: 試料が1時間火を止めてもまだ燃えている場合,アラームと雨を利用して燃焼を強制的に停止する装置があります.
3鋼の梯子タイプ:幅 (500±5) mm,標準鋼の梯子幅 (800±10) mm,広い鋼の梯子の材料はUSU304ステンレス丸い鋼
4排放浄化装置:
試験箱の上部にはデジタル気力計が装備されており,風速が8M/S未満であることを確認し,試験箱内の空気流に影響しない.
煙の収集と煙と塵の洗浄装置:SUS304ステンレス鋼,直径800mm,高さ3500mm.
点火源
1型:イグニッションソースには,ベルト型プロパンガスノズル1つまたは2つ,その付随の流量計およびベンチュリミキサーが含まれなければならない.火の供給表面は,直径1の242の穴を掘って平らな金属プレートでなければならない.32mm,中央距離3.2mm.これらの穴は,3つの順に並べられ,各列に81,80,81があり,名目サイズは257×4.5mmの範囲内に分布しています.さらに,発火器の両側には小さな穴が並んで開かれます各スプレーランプには,プロパンと空気の流量制御のための正確な装置が装備されるべきである.回転流量計または質量流量計を使用することができます.
2. 点火源の位置ノズルは,ケーブル標本の前面から (75±5) mm,試験箱の下部から (600±5) mm離れた水平位置に置く.鋼の梯子の軸と対称で噴霧ランプの点火点は,鋼の梯子の2つの水平棒の間の中心に位置し,サンプルの下端から少なくとも500mm離れた場所に位置すべきである.
技術パラメータ:
1試験箱の内部サイズは1000 (W) X2000 (D) X4000 (H) mmで,中央にミネラルウール材料の箱が詰められています.
2箱の下部に 800 (W) X400 (D) mm の空気吸入スペースがあり,前壁から 150 mm 離れている.
3上の排気孔は300 (W) X1000 (D) mm
4厚いステンレスレッダーサイズ 500 (W) X3500 (H), 1本
5スタンダードステンレス鋼の梯子サイズ800 (W) X3500 (H), 1本
6. 2つのストリップ標準プロパンバーナー装置
72つのベンチュリガス混合装置
8圧力計と減圧バルブ装置,プロパンと空気圧を0.1Mpaに調整できる
9. ローター流量計を使用してガス流量速度の調整と設定
10箱は,使用者が上部で検査するための鋼の梯子とレインリングを提供します.
11手動で空気の源をオフすることができます.
12. 燃焼試験時間を自動的に設定し,その時に自動的にガス源を切断
13箱の内部壁の熱電池は,箱内の温度を表示することができます
14燃焼室の外側の寸法: 1120 (W) X2195 (D) X5077 (H) mm
15制御箱の外側の寸法: 1280 (W) X770 (D) X1200 (H) mm
16電源:AC 220V 50/60Hz 2A
17ガス源:プロパン,空気 (顧客自費)

煙と塵の収集塔 スキマ図

煙塵除去塔: 主に実験過程で煙を生成するために使用されます.煙塵除去塔で処理された後に放出されるガスは環境保護要件を満たしている.
材料:洗濯塔の体全体がPP材料でできていて,システムには金属部品がないため,非常に高い酸性,アルカリ性,耐腐蝕性があります.
流通液体層:水道水や洗浄剤で満たされ,効果が良くなります.廃棄物の排出が洗浄塔の下部を腐食するのを防ぐために.
空気層: 製造または実験過程中に放出される処理を必要とする排気ガスで,廃棄物が空気層に入ることを容易にするため,空気入口に接続される.
補填層:洗浄塔の補填材料は,多歯のTELLERTT形のPP材料で作られた海老の形状のメソポーラスボールです.満たし層の表面は,満たし層内の小さなボールの簡単な清掃のための窓を持っています充填層の主な機能は,スプレー層の排気ガスを完全に清掃するために,排気ガスを空気層に分散させ,分散した廃棄物になります.
噴霧層:噴霧層の噴霧頭は,PP120度回転する不詰まることのない噴霧頭を採用し,95%の面積をカバーします.噴霧層は,スプリングラーヘッドの作業状態をチェックするための独立した窓を持っています;
防霧層:空気中の汚れを効果的にフィルターし,排気ガス中の水霧結晶が洗濯塔の内壁を腐食するのを防ぐことができます.
循環ポンプ:循環ポンプは流通液体層の液体を噴霧頭を通って循環させ,水を節約します.
外部寸法: 1500 (W) × 1000 (D) × 3000 (H) mm
電源:AC 380V 三相 50/60Hz 10A

1製品説明:この機械は,GB12666の要件に従って設計および製造されています.5GB183803, UL1685,GB18380.31-2008,IEC 60332-3-10:2000およびその他の規格.垂直に設置されたバンドルワイヤーとケーブルが指定された条件下で垂直炎の拡散を抑制する能力を評価するために使用されます.;
2制御システム:
(1) 点火制御システム
(2) 収集タワーと煙装置
