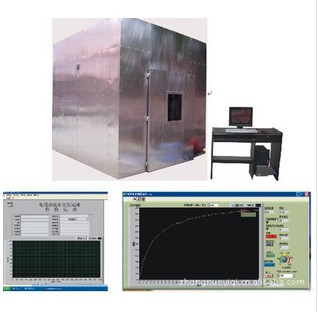

DX8330 ワイヤーとケーブルの煙密度検査機

DX8330 電線とケーブルの煙密度試験装置

適用範囲: 主に,特定の条件下で燃焼中にケーブルや光ケーブルから放出される煙の濃度を決定するために使用されます.

規格の遵守: GB/T17651の要件を満たす.1-1998およびIEC61034-1-2"特殊燃焼条件下におけるケーブルおよび光ケーブルの煙密度の測定"の試験規格.

主要な特徴: この試験機械は,機械,光学,電子の専門知識を含んでいます. それは機械と光電子技術の統合製品です.合理的な構造のような利点がありますテスト期間中,Windows XPのOSと,LabVIEWのスタイル,そして包括的なセキュリティメカニズム.測定結果がリアルタイムで表示され,完璧な曲線が動的に描かれます.データを永久に保存し,取得し,プリントアウトし,レポートを直接プリントすることができます.
原則: 特定の条件下で燃えるケーブルまたは光ケーブルのための光学的な煙密度測定システムは,光源,シリコン光電池受信機,およびコンピュータシステムで構成される.3m×3m×3mの煙密度の実験室を通過して,直径1の均質な光束を形成します.5m±0.1mは光源の反対の壁に設置され,光束の中心部に設置された光電池が光源からの光束の強度を検出する.電線や光ケーブルの燃焼により,燃焼室で大量の煙が生じるとき煙は光電力の一部を吸収し シリコン光電池の光線強度を弱体化します初期100%に対して線形応答を持つ伝達性 Tt を計算できます.

燃焼室:全立方体燃焼室は,SUS304厚1.5mmのステンレス鋼を用いて四角形の支架に固定されている.

燃焼室の大きさ: 3M x 3M x 3M,合計27立方メートル. 客が選択するレンガ壁構造または鋼板構造であることができます.

設備構造:前面にはガラスの監視窓があり,両側には反対の壁に100mm×100mmの透明な密封窓が設置されています.水平光測定装置の光束が通過することを可能にする密封窓の中心部が地面から2150mmの高さである.底にはいくつかの換気孔があり,換気孔は100x500mm (50平方センチメートル) である.底部には6つの車輪があり,上部には排気扇風機があります..

光学測定システム:
光源:輸入クォーツハロゲンランプ,名乗電源: 100W,名乗電圧: 12V,名乗光回帰: 2000-3000Lm

受信機:光を通過しないことを示す 0% の光伝達率を持つシリコン光電池です100%の光伝達性があり,完全に光が遮断なく通過することを示しています.光スペクトル応答は,国際照明委員会 (CIE) の光スペクトル写真計と一致します.

設置: 150 長パイプの片端に,反対端に防塵窓を設置する.パイプの内壁は光り輝く黒色で反射性があります.

光伝播率 0% は,光が通過しないことを示し,100% の光伝播度は,遮断なしに完全に光が通過することを示します.

標準点火源:点火源は1.0Lのアルコールです.構成:エタノール90%,メタノール4%,水6%

アルコールのトレイ (燃焼ボート):ステンレス鋼で,厚さ1.0mm,底面は210x110mm,上面は240x140mm,高さは80mm

設置位置: アルコールトレイの地面からの高度は100mmで,空気循環が可能です.

煙の混合: デスクトップの扇風機を使用して燃焼室内の煙を均等に分散します. 扇風機シャフトは地面から250mm,壁から500mm,そして空気容量は1分間に7立方メートルです実験中に,風扇によって空気が水平に吹き飛ばされた.

空白試験: 燃焼室内の温度を指定温度に達するように調整する.アルコールのランプを燃焼し,燃焼室で25 ± 5 °Cの温度に達します..

温度測定装置: 温度センサーは,地面から1.5m,ドア内側の壁から0.5mの高度に設置され,実験室内の温度を監視します.
ランダムなアクセサリー: 曲線とレポートを出力できる伝導量測定ソフトウェアを含む.図1と図2参照.

1台のコンピュータと1台のプリンタを含む: コンピュータは,以下のようにLenovoブランドで装備されています: CPU: E4300 メインボード: Asus P5KPL メモリ: Kingston 2G ハードディスク 160Gディスプレイ: 15インチ LCDドライブサムスン DVDスタッドレスタイヤの煙排気システムを含む. (図のように強い煙排気と電気スイッチ制御を使用)

この儀器を実験室に置くための推奨された指定寸法:高さ4.5m × 深さ4MX 長さ6m

実験室温 25±5°C

環境使用条件:平坦な地面,良質な換気,燃やし易い,爆発性,腐食性のあるガスや塵から自由.近くには強い電磁放射線源がない.設備の周りに適切な保守スペースを残す.

温度: 5°C~30°C
空気圧: 86〜106kPa
電源:AC220V/50HZ
容許される電圧変動範囲: 380V ± 10%
周波数の許容される変動範囲: 50Hz ± 1%

使用者は,設備の設置現場で対応する容量空気と電源のスイッチを設定する必要があります.このスイッチは独立して,この機器の使用のために専用されている必要があります.

装置が動作しない場合,環境温度は0~45°Cで維持する必要があります.
1光学測定装置:
A. 光源を持つ輸入クォーツハロゲンランプ:名乗電源: 100W,名乗電圧: 12V,名乗光回帰: 2000-2000-
3000Lm
B. 受信機:光伝達性が0%のシリコン光電池で,光が通過しないことを示します.100%の光伝達性があり,完全に光が遮断なく通過することを示しています..
2標準点火源:
A. 発火源は 1.0L アルコール
B. アルコールのトレイ:不?? 鋼製で,底面は210110mm,上面は240140mm,高さは80mmで,クォーツガラスで,
3煙の混合:デスクトップの扇風機を使用して,燃焼室内の煙を均等に分散します.
4. 空白試験:燃焼室で25 ± 5 °Cの温度を達成するためにアルコールを燃やすランプ
5温度測定装置: 温度センサーは地面から1.5m,ドア内側の壁から0.5mの高さで設置されます.
6曲線とレポートを出力できる伝播度測定ソフトウェアが付属しています.
71台のコンピュータを含む (自給式プリンター)
