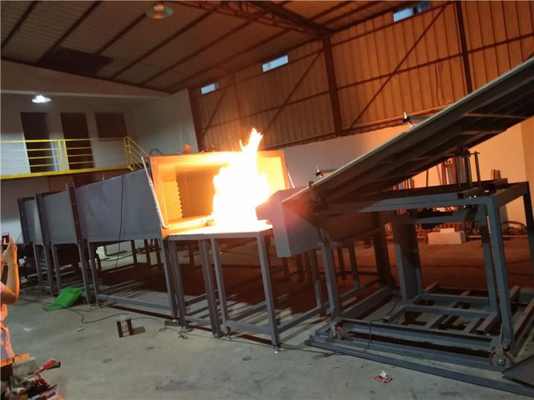

UL790 屋根材料,耐火性能,太陽光電池の耐火性能テスト

適用範囲:
これらの要件は,建物の外側でシミュレーションされた火災にさらされるすべての屋根材料を対象とし,燃焼可能または燃焼しない基板に設置するために使用されます.屋根と部品の耐火性能をシミュレーションされた実態条件で評価するA1.82m,B2.4m,C3.9mの条件下でのサンプルのACレベルを評価する.また,太陽光電池モジュールの阻燃性能試験に使用することもできます.
標準に準拠する:
UL 1730:多戸建て住宅やホテル/モテルの部屋の独立生活ユニット用煙探知機.モニター:住宅の煙と塵の状態を検出するための電気信号.
UL 790:屋根カバーの耐火性試験のための標準試験方法.
IEC 61730-2 光伏モジュールのA付属書 炎の拡散の火災試験
ASTM F 108-04: 屋根カバーの耐火性試験のための標準試験方法.
NFPA 256: 屋根カバーの耐火性試験

性能パラメータ:
デッキの傾きを制御するためにシリンダーを使用する
試験台が付属した防火板
段階的に温度を調節するために自動制御バルブを使用
試験サンプルを設置するための1300 (W) ×1000 (D) ×120 (H) サイズの複合板屋根カバー材料
試験板の端に設置された燃焼性のない試験板は,試験板の下の耐熱を防ぐことができる.
スタッドレスタイヤの扇風機状の調節板,調節可能な試験角度,サイズ: 1440 (L) x 940 (H) mm.
フレームの前端に設置された燃焼性のないパネル組成で,壁や壁をシミュレートし,燃焼器から標本まで炎を延ばす.サイズ 330 (W) x 2130 (D) x 584 (H) mm;
実験室の外から空気を抽出できる独立した排気管.
空気管にハチミツバチフィルタを設置し,ガス入口にガイドフェンを設置する.
傾き調整パネルを換気管に設置し,空気流の方向を調整する.
換気管にガイドプレートが固定されており,外部の干渉によって試験プレートに供給される空気流が影響されないようにするために風速を増加させることができます.ガイドプレートは,ステンレス鋼で作られ,その位置は風圧の変化に変化しない;
空気管材は耐腐蝕性・高温性のある不?? 鋼製で,サイズは2130 (W) x 762 (H) x 3000 (L) mm.
扇風機は220V,50HZ,三相電動で,風速を自動的に調整できる逆転システムで装備され,流量300m3/minです.
連続変速逆転変換器 0~100%調整可能
ガスバーナー (間歇的な点火,炎の拡散,飛ぶ火の試験に使用される),長さ1.12m,直径60.3mm,狭い割れ目12.7mm (W) * 0.試験プレートに面した片側から91m (L);
燃焼器は22000Btu/min (387kWh) を供給し,燃焼レベルA,B,Cの3つに従ってガス流量を自動的に調整することができる.
燃焼器の上部を58.7mm上に熱電偶が設置され,888±28°Cの温度を試験することができる.
自動点火システム,試験の安全性能を確保し,点火電極高電圧は1.8kVpの質量流量制御器

温度自動制御システム:
-クラスAとB: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-Cクラス: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh).各ガスバーナーには異なる試験および制御方法が適用されなければならない.

高精度圧力計と圧力を調節するバルブ ガス圧を制御する:
-LNG:MFMを使用することで,ガス流量を正確に測定できます (ガス流量が自動制御バルブで制御されます)
-LPG: インバーターシステムを用いて空気の流れを調節する: 機甲板の速度を19 ± 8 km/h (5.5m/sec) と試す.
金属網は材料を支えるし,トレイは材料の完全な燃焼を促進するために回転することができます.
