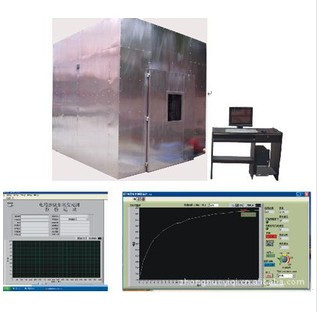

DX8330 ワイヤーとケーブルの煙密度検査機

DX8330 Wワイヤーおよびケーブルの煙密度試験機

適用範囲 :主に特定の燃焼条件下でケーブルおよび光ファイバーケーブルから放出される煙の濃度を決定するために使用されます。

規格準拠:GB/T17651.1-1998 および IEC61034-1-2 "燃焼の特定の条件下でのケーブルおよび光ファイバーケーブルの煙密度の測定" 試験規格の要件を満たします。

主な特徴:この試験機は、機械、光学、電子分野の専門知識を必要とします。機械および光電子技術の統合製品であり、合理的な構造、安定した性能、簡単な操作などの利点があります。Windows XP オペレーティングインターフェイス、LabVIEW スタイル、包括的なセキュリティメカニズム。試験期間中、測定結果はリアルタイムで表示され、適切な曲線が動的に描画されます。データは永続的に保存、取得、印刷でき、レポートは直接印刷できます。

原理: 特定の条件下でのケーブルまたは光ファイバーケーブルの燃焼による煙密度光学測定システムは、光源、シリコンフォトセル受信機、およびコンピューターシステムで構成されます。光源からの光は、3m×3m×3m の煙密度実験室を通過し、光源の反対側の壁に直径 1.5m±0.1m の均一な光ビームを形成します。ビームの中心に取り付けられたフォトセルが光源からのビーム強度を検出します。ケーブルまたは光ファイバーケーブルの燃焼により大量の煙が発生すると、煙が光電エネルギーの一部を吸収し、シリコンフォトセルのビーム強度が弱まります。コンピューターシステムでデータを処理することにより、初期の 100% に対して線形応答を持つ透過率 Tt を計算できます。

燃焼室:全体の立方体燃焼室は、厚さ 1.5mm の SUS304 ステンレス鋼を使用して角型ブラケットに固定されています。

燃焼室のサイズ:3M x 3M x 3M、合計 27 立方メートル。レンガ壁構造または鋼板構造にすることができ、顧客が選択します。

機器構造:前面にガラス観察窓があり、両側の反対側の壁に 100mm x 100mm の透明な密閉窓が取り付けられており、水平光測定装置の光ビームを通過させることができます。密閉窓の中心から地面までの高さは 2150mm です。底にはいくつかの換気孔があり、100x500mm (50平方センチメートル) の換気孔があります。底には 6 つの車輪が装備されており、6 つのキャスターの上部には排気ファンが装備されています。

光学測定システム:

光源: 輸入石英ハロゲンランプ、公称電力: 100W、公称電圧: 12V、公称光束: 2000-3000Lm

受信機:光透過率 0% は光が通過しないことを示し、光透過率 100% は光が完全に通過し障害がないことを示すシリコンフォトセルです。スペクトル応答は、国際照明委員会 (CIE) の分光光度計と一致しています。

設置: 長さ 150 のパイプの一方の端に取り付け、もう一方の端に防塵窓を取り付けます。パイプの内壁は光沢のある黒で反射防止処理されています。

光透過率 0% は光が通過しないことを示し、光透過率 100% は光が完全に通過し障害がないことを示します。

標準点火源: 点火源は 1.0L のアルコールです。構成: エタノール 90%、メタノール 4%、水 6%

アルコール皿 (燃焼ボート): 厚さ 1.0mm のステンレス鋼製、底面 210x110mm、上面 240x140mm、高さ 80mm

設置位置:アルコール皿の地面からの高さは 100mm で、空気循環を可能にします。

煙の混合:卓上ファンを使用して、燃焼室内の煙を均一に分散させます。ファンシャフトは地面から 250mm、壁から 500mm、風量は毎分 7 立方メートルです。実験中、ファンによって空気が水平に吹き付けられました。

空試験: 燃焼室内の温度を所定の温度に調整し、アルコールランプを燃焼させて燃焼室内の温度を 25 ± 5 ℃ にすることを目的としています。

温度測定装置: ドアの内側の地面から 1.5 メートル、壁から 0.5 メートルの高さに温度センサーが取り付けられています。実験室内の温度を監視します。

ランダム付属品: 図 1 および 2 を参照してください。曲線およびレポートを出力できる透過率測定ソフトウェアのセットが含まれています。

コンピューターとプリンターをそれぞれ 1 台ずつ含む: コンピューターは Lenovo ブランドで構成されています: CPU: E4300 マザーボード: Asus P5KPL メモリ: Kingston 2G; ハードディスク 160G ディスプレイ: 15 インチ LCD ドライブ: Samsung DVD; ステンレス鋼の排煙システムを含む。(図に示すように強力な排煙と電気スイッチ制御を使用)

この機器を実験室に設置するための推奨される予約寸法: 高さ 4.5M x 奥行き 4M x 長さ 6m

実験室の室温要件: 25±5℃

環境使用条件: 平坦な地面、良好な換気、可燃性、爆発性、腐食性ガスや粉塵がないこと。近くに強い電磁放射源がないこと。機器の周囲に適切なメンテナンススペースを確保してください。

温度: 5℃～30℃。

気圧: 86-106kPa。

電源: AC220V/50HZ。

電圧許容変動範囲: 380V ± 10%。

周波数許容変動範囲: 50Hz ± 1%。

設置場所では、ユーザーは機器に対応する容量の空気および電源スイッチを構成する必要があります。このスイッチは、この機器の使用のために独立して専用である必要があります。

機器が作動していないときは、周囲温度を 0～45℃ の範囲に維持する必要があります。

1. 光測定装置:

A. 輸入石英ハロゲンランプ (光源付き): 公称電力: 100W、公称電圧: 12V、公称光束: 2000-3000Lm

B. 受信機: 光透過率 0% は光が通過しないことを示し、光透過率 100% は光が完全に通過し障害がないことを示すシリコンフォトセルです。

2. 標準点火源:

A. 点火源は 1.0L のアルコールです

B. アルコール皿: ステンレス鋼製、底面 210x110mm、上面 240x140mm、高さ 80mm、石英ガラス製

3. 煙の混合: 卓上ファンを使用して、燃焼室内の煙を均一に分散させます。

4. 空試験: 燃焼室内の温度を 25 ± 5 ℃ にするためにアルコールランプを燃焼させます。

5. 温度測定装置: ドアの内側の地面から 1.5 メートル、壁から 0.5 メートルの高さに温度センサーが取り付けられています。

6. 曲線およびレポートを出力できる透過率測定ソフトウェアのセットが含まれています。

7. コンピューター 1 台を含む (プリンターは自己提供)
