DX8427A AC/DC コロナ老化検査機

DX8427A AC/DC コロナ老化検査機

シリコンゴムのコロナ老化実験分析,AC/DCコロナ老化特性に関する研究,複合隔熱材料コロナ老化実験機器,有機隔熱材料 コロナ老化試験システムコロナ老化テストボックスシステム

設備の概要:

科学研究機関に適した 固体絶縁材料のコロナ老化耐性検査システムによって 異なるコロナ検査条件を達成できます5つのサンプルで同時にコロナ老化検査を行うことができます同時に,このシステムはコロナ放出に対する固体隔熱材料の電圧抵抗試験にも使用できます.HTVシリコンゴムのコロナ老化現象について,さまざまな条件下で,体系的な実験研究を行うことができます.同時に,このシステムの開発により,固体隔熱材料のコロナ老化耐性に関する国内研究のための標準テストプラットフォームが提供されると予想されています.これは様々な固体隔熱材料のコロナ老化耐性特性に関する研究を行うのに役立ちます.

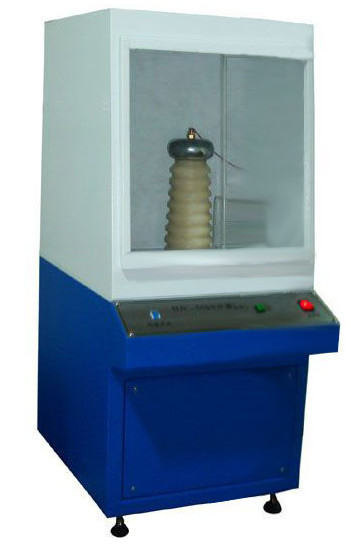

主要な構成要素:(1) コロナ発生装置 (2) 測定システム (3) 保護システム (4) 環境制御と監視システム固体隔熱材料のコロナ老化耐性試験システムの実際の装置は,図1に示されています.

設備の基準規格:

アメリカ合衆国のASTM D2275-14 "固体電気隔熱材料の部分放電に対する表面電圧抵抗の標準試験方法 (Corona) "の試験規格を参照してください.

技術パラメータ:

(1) コロナ発生装置:

1YDT-5/50 電源周波数コロナフリーテストトランスフォーマー,電圧範囲: 0-50KV

2. 電圧調節器は自動でゼロに戻ります.

3自動電圧上昇と低下でゼロポジション閉じる.

4. 輸入漏れ保護,信頼性の高い個人安全の保護;

5超電流保護,スローホルム,その他の安全保護機能

6電圧と電流の表示,測定精度 ± 0.2%,故障電圧が維持されます.

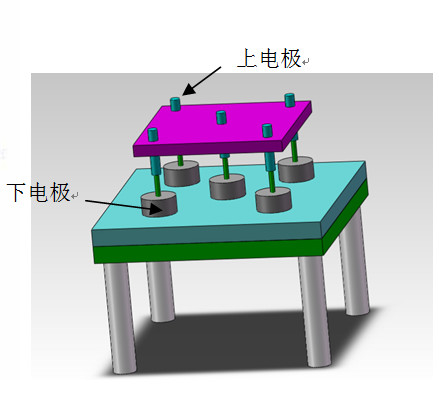

7. 実験電極:電極は,フィールドで尖端コロナ放電をシミュレートするために伝統的な針プレートモードを採用します. 曲率半径が0のステンレス鋼の針電極.2mmは上電極として使用されます電子は5組の針プレート電極から構成され,図3に示されているように (高電圧オイル浸泡コンデンサ)

8電極間隔: 100mm

9電極数: 5

10針先電極と試料との間の距離は,調整可能な距離15mmで,調節可能である.

11高電圧トランスフォーマーの定数容量: 5KVA

12定数入力/出力電圧: 200V/50KV

13定数入力/出力電流:20A/0.04A

14制御システム:シメンスPLC制御を採用

155V,50V,100V,500V,1000,2000Vを任意に設定できます.

16漏れ,過負荷,ショートサーキット,故障,高電圧保護機能で装備されています.

17装置の部品:電気接触電圧調節器,制御箱,保護抵抗器,電極箱から構成される.

18この装置は,コロナ老化,電圧分解,電圧試験を同時に実行できます.

19グレード25とグレード75のステンレス鋼電極と高温試験ベンチセットを装備

20コロナ老化検査には 5 セットの針電極,銅板電極,そして 1 セットのコロナ老化サンプルラックが搭載されています

21プロのテストソフトウェアのセット

22プリンタを装備したブランドコンピュータのセット:

(2) 環境制御装置

1. 温度センサー: 台湾のP-T-100高精度センサーを使用

2温度と湿度制御方法:バランスされた温度と湿度制御方法 (BTHC) PID インテリジェント調整

3温度範囲: -10 °C~150 °Cを設定できます

4湿度範囲 20~98% RH

5温度と湿度制御の精度: ± 0.2 °C; ± 2.5% RH

6温度と湿度室内の均一性: ± 0.5 °C~± 0.2 °C; ± 4.0% RH

7制御器の解像度精度: ± 0.01% °C ± 1% R.H

8熱速: ≥ 2.5°C/分

9冷却速度:平均1°C/分

10温度偏差: -10~+99 °Cで ≤ ± 0.5 °C,100~+150 °Cで ≤ ± 1.0 °C

11湿度偏差 ± 2.5% RH (> 75% RH), ± 4.0% RH (≤ 75% RH)

12高品質の冷たいロール鋼板外殻材料,電磁高温調理塗料内箱材料,ステンレス鋼板 (SUS304)

13熱隔熱材料:高密度ポリウレタン泡+ガラス繊維

14観測窓は3層の真空ガラス窓です

15箱内照明:広角投影照明装置,密閉ドアを持つ二層ドア

16試験箱内のスペースの大きさ: 500 * 500 * 600mm

17試験室の内壁に50KVの電圧抵抗レベルで隔熱処理を施す.

(3) AC/DC コロナ老化試験装置の寸法:

コロナ発生装置のサイズ: 850 * 740 * 1500mm

環境制御装置のサイズ: 700 * 1100 * 1700mm

(4) AC/DCコロナ老化検査機械のためのデータ取得システム

1アドバンテックの16ビットPCI高精度データ取得カードを使用すると,入力信号電圧範囲は± 5Vまたは± 10Vで,サンプリング速度は3MS/sです.複数のコロナ電流と電圧信号を同時に収集できます測定結果をコンピュータに送って処理する.

2フレンドリーなLabViewソフトウェアインターフェースは,コロナ電圧の波形を表示し,コロナ放電電電流の正半サイクルと負半サイクルの電荷量を表示します.放出エネルギーの傾向も.

3実験後,テストデータはレポートに生成され,印刷または保存できます.

(5) AC/DC コロナ老化試験機の主要アクセサリー

1. 1つのコロナ発電機

2. 1 環境制御装置

3ブランドのコンピュータ

4プロの収集ソフトウェアのセット

5入れろ
