ISO 5658 炎の広がりテスト 材料の耐火性能を評価する

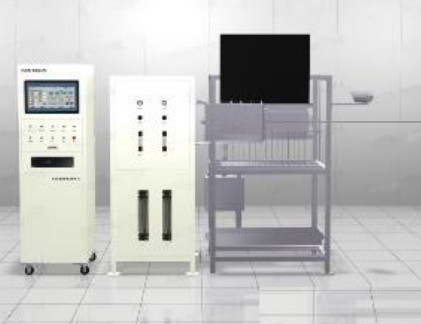

ISO 5658 炎の拡散測定器

ISO 5658-2の炎の広がり検査器は,ISO5658-2規格に従って開発および製造され,IMO FTPコード決議A. 653 ((16) とASTM E 1317の要件を満たしています.シェンゼンデマーソン炎の拡散テスト 建築製品の横向炎の拡散性能を決定するためにISO 5658-2を使用材料の耐火性能を評価することができる.

装置は,ガス放射板を通って熱を放射し,放射熱を校正するために輸入された熱流量計を使用し,混合ガスバーナーを通して試料を点火します.特定の放射熱の場合は材料の燃焼をテストする; 放射線流が明確に校正され,点火時間,炎の拡散度,最終消火時間が測定される領域にサンプルを曝します.試験標本を垂直位置に置く, 放射性プラークに隣接し,放射性フルースが明確に校正されている領域に曝される.点火炎は試験標本に近いが,試験標本には触れない.表面の蒸発ガス11111によって熱された端が点火します.

点火後,炎面の展開が記録され,各校正距離まで,炎面が標本表面で水平に燃えるまでの時間が記録される.材料はその後,点火熱をテストされます,連続燃焼熱,臨界流量,連続燃焼の平均熱,総熱放出,その他の関連パラメータ

Sトンダールs:

ISO 5658-2:火に対する反応実験 炎の拡散 第2部分: 垂直配置の建築製品の側面に炎の広がりの程度

IMO FTP コード 決議 A. 653 ((16): 壁面,天井,甲板材料の炎症性試験手順に関する勧告

ASTM E 1317: 船舶表面塗装の炎症性に関する標準試験方法

GBT28752-2012 垂直表面の横向の炎の拡散の試験方法

特徴:

箱はステンレス製で,美しく腐食耐性があります. 清掃が簡単です. 主なフレーム: 2つの独立した部分から構成されています. 燃焼器フレームとサンプルサポートフレーム.柔軟な機械的調整のためのボルトを持っている.

発火源:米国から輸入された放射線パネルとプロパン吹火器.炎の高さの正確な制御

燃焼器,長さ (200±10) mmの二重孔セラミックチューブ,

シリンダー型点火バーナーでは,IMO標準の自動炎衝撃試験がサポートされています.

双層 の 格子 と 拡大 さ れ た 視野 は,使用 者 が 炎 の 広がり を 観察 する よう に する

放射プレート温度コントローラー: 炎の熱シンクの後部に回るのを防止し,熱シンクの内部温度と炎をチェック

流量制御装置は,ガスの重要な熱流量試験時にメタン含有量を測定することを容易にする

ガス供給: 減圧バルブ,ゼロ圧力バルブ,テンプレートバルブ,電磁気バルブ,ミキサーを装備し,混合空気とガスは放射パネルに供給されます.

多孔の校正プレート,および熱流量計の移動軌道を滑り,熱放射線フルースが標準要件を満たしているかどうかを検出するために利用可能

角度調節可能な視界ガラス (750mm×120mm) で装備され,炎の拡散速度をガラスミラーと試料のレイクを通して観察することができる.足のスイッチで自動的に記録できます.

ガスと煙突金属補償熱対を含む試料煙突,1ppc.

安全性 防爆,回帰弁,すべての放射線パネル燃焼制御システムにおけるシャットオフ電磁弁は,ガスの反流を防止する

カメラは,プログラムでテストプロセスの状態を観察し,保存

放射板の熱流の状態を50mm範囲で測定する.

データ収集システムは,炎の広がりの長さと燃焼の特徴の画像を保存します.

19インチ分析フレームは,炎の拡散率,臨界流量率,熱の放出率を測定する

放射性プレートバーナーシステムは,火花点火と安全ロックと完全に自動化されています. すべての制御システムは爆発防止です.

IMOプログラムにより,すべての校正,テスト,テスト結果 (IMO,ISO) の印刷が容易になります.

三?? PLC制御システム

仕様

モデルDX−ISO5658

サイズ 1,710 (W) × 1,100 (D) × 1,985 (H) mm

コンソールサイズ 600 ((W) × 750 ((D) × 1,600 ((H) mm

電源 AC 220V 50/60Hz 30A

体重 200kg

指示 指示が提供されています

排気量 最低30L/min

道具 メタン,パーソナルコンピュータ,圧縮ガス,カメラ
