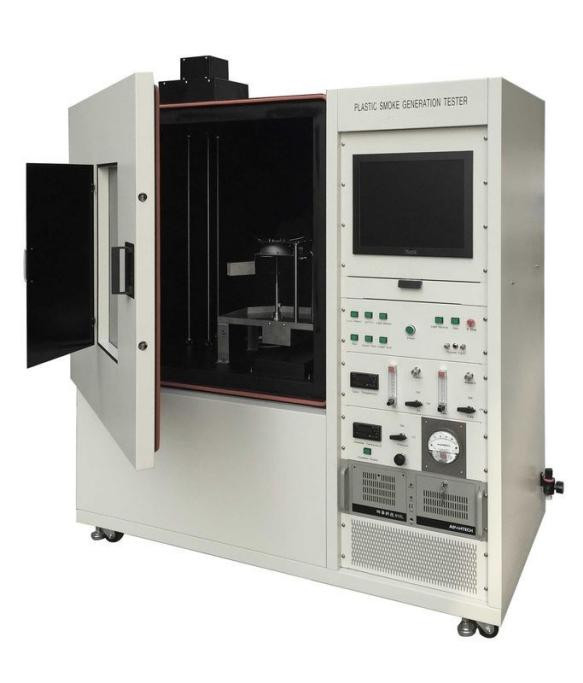

DX8368 プラスチック製の煙密度計

1規格に準拠: GB8323.2-2008 "プラスチック製の煙発生部分2:煙密度を決定するための単室方法"とISO5659の要件を満たす.2-2006 "プラスチック煙の発生 第2部": 光密度の決定のための単室方法"試験基準.
2適用範囲:プラスチック燃焼時に発生する煙の特異光密度を測定し,最大特異光密度を試験結果として測定するのに適しています.特定の条件下でプラスチック煙の性能を評価するために使用されます.
プラスチック製の煙密度計は,標準GB/8323に規定された技術条件に基づいて開発された新しいタイプの試験装置です.2-2008およびISO5659-2"プラスチック煙発生 - 第2部分: 煙の密度を測定するための単室方法".
3主なパラメータ: 装置全体が閉ざされた試験室,光計測定システム,放射線コーン,燃焼システム,点火器,試験箱,ブレーキット,温度計この回路はマイクロコントローラを用いて開発され,技術的な内容が高く,性能も安定している.この装置はすべてのプラスチックに適しており,他の材料 (ゴムなど) の評価にも使用できます.プラスチックおよび固体材料産業の生産工場および研究・試験ユニットで広く使用されています.
1試験箱: 玄関には窓と窓の動きを遮る不透明な日陰が装備されています.
プレッシャーを防ぐために爆発防止のアルミホイルで装備されている.それは0.04mm厚さ,長さ405mm,幅200mmから構成されている安全爆裂ディスクです.総面積は81000mm2箱には内部圧力調節装置 (図2) が装備されている.
ライトウィンドウ: 上と下には2つの Ø 75mm のライトウィンドウがあります. and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceテストボックスの上部に上部ライトウィンドウがあり,テストボックスの外側には8mm厚の光学プラットフォームがライトウィンドウの周りに設置されています.オプティカルプラットフォームは,固定プラットフォームと試験箱を接続できる Ø 15mm メタル棒で固定されています..
内部寸法:高さ914mm ×幅914mm ×深さ610mm
外部寸法:高さ16800mm,幅14500mm,深さ850mm (この寸法は参照のみ)
材料: 3つの層から構成される: 1.5mm 厚さの鋼板の外層,白色の塗料から高温の静電調理, 60mm 厚さのアスベスト層の中間層, 1mm 厚さの内層厚さ2mm USU304ステンレス鋼高温の電磁焼黒色塗料で 清掃が簡単です
空気入口と排気出口: 試験箱の上部に設置され,直径は Φ 65mm で,閉ざされた状態と閉ざされた状態の両方でフレンズ式電磁弁で制御されます.排気口は,左下部にインストールされています, 直径 Φ 80mm の,閉ざされた状態と閉ざされた状態の両方でフレンズ式電磁弁で制御され,排気扇風機を装備.
2光電子測定システム:電源,光倍数チューブ,増幅透明フィルム,シャッター,フィルター,中性透明フィルム,レンズ,光学システムダークボックスで構成されています.光源窓の暖房も
光源:6.5Vの白熱ランプ,電力を供給するトランスフォーマー (入力220V出力6.5V) と変容電阻から構成される.
設置:電球は,光源,凸のレンズ,光窓ヒーター,光窓からなる,試験箱の下部にある不透明な暗い箱に設置されます.
光窓のアクチュエータ: AC220V で電源を供給し,9Wの抵抗線で囲まれ,光窓の表面の温度 (50°C~55°C) が適切であることを確保する.

コンベックスレンズ:直径51mmで,直径51mmのリングを形成するために調整および校正されています.
光窓: 遮断のない透明フィルムとダークボックスで構成される.
光検出器:光倍数管,増幅フィルター,シャッター,フィルター,中性フィルター,凸レンズ,光窓などで構成される.
光倍数管のパラメータ:電圧: DC 1000V,電源:入力 12V,出力 0-1200V2mA
光電子システム処理:光検出器は,A/D番号テンプレートに接続された光倍数チューブであり,多段階増幅マイクロコンピュータで処理されます.時間とともに対応する光学密度の伝達性を連続的に測定できる素眼と0.001uA以下の暗電の反応に類似する 5つのスペクトル感度応答量です光倍数管の最小感度が0で100%読み取れる.5 中性フィルターと光路上のND-2増幅フィルター.
増幅フィルター: ND-2.0 0.95%の伝達率とA光源の色温 K=2854
ライトゲート: 0%の伝導率のバフルと修正に使用される.
フィルター:フィルターを補うために,光学密度0.1から1.0と2の合計11個があります.0.
中性フィルター ND-05光源の色温 K=2854
凸レンズ:直径51mmで,直射光束は上と下の暗い箱間の透明プレートの小さな強いスポットに焦点を当てることができます.
光学システムの校正:光学密度3.0と波長550〜650nmの中性フィルターを用いて検出する.
3放射線コーン:標本表面の中心部に10KW/m2~50KW/m2の放射線強度を供給できる2600Wの名乗電力を有する加熱要素で構成されています.2つの他の位置で放射線をテストするときに,サンプルの中心から25mm離れたこの2つの位置における放射能は,サンプルの中心部の放射能の85%以下であってはならない.
放射線コーンヒーター:独立した電源で動力され,単相隔変圧器の電力は3000Wです.温度制御は高速サイクルタイリスター制御を採用します.温度を ± 2 °C に安定させることができる.
熱流量計: 50kw/m2 の範囲と10mm の受信放射線エリア直径の平面.表面はマットブラックで覆われ,水冷却によって冷却されます.
4イグニター: イグニターのノズルは Φ で構成され,4.0mm 開口の銅管ででき,炎の長さと水平測定は30mmです.
ガス供給システム:
ガス源: 95%の純度,プロパンと空気混合ガス,圧力170Kpa
プロパン流量計: 1〜100cm3/min
空気流量計: 5~500cm3/min
全体的な性能:
透明度解像度: 0.0001%
測定範囲: 0-100% 測定中に自動ギアシフト
測定精度: ± 3%
動作電圧:AC200-240V 50Hz
環境湿度:室温 -40 °C
作業環境: 装置が動いているとき,直接の日光は避けられ,強制的な空気流もあってはならない.
測定ソフトウェア:Windows XPオペレーティングインターフェイスとLabVIEWスタイルに基づいています. 時間の曲線に対する伝達性を表示します. 中国語と英語のインターフェースを提供します.中国語と英語の説明書.
