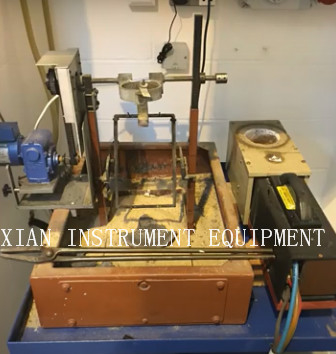

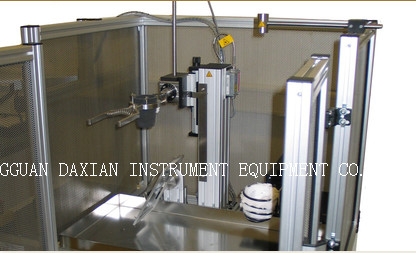

防護衣のための溶解した金属のしぶきの耐性検査装置

溶解した金属のしぶきの抵抗材料テスト機械

導入:

液体の金属のしぶきへの材料の抵抗を評価しなさい。テストの間に、溶解した金属の適切な量はの斜めに置かれるサンプルに放出させる。それに連絡するためにサンプルの背部にポリ塩化ビニールのフィルムを付けなさい。損傷は放出させるプロセスの後でポリ塩化ビニールのフィルムの変更の記録によって評価される。試験結果に従って、ポリ塩化ビニールのフィルムへの損傷が最低になるまで金属のより大きいですか少量のテストを繰り返しなさい。

インダクション・コイルおよび高周波発電機が付いている炉は金属を溶かす。高性能光ファイバーの2色の高音計は放出させる温度の温度調整そして測定のために使用される。温度調節器は700°Cと1800°C.間の温度を調節する。ステップ・モータは傾きの速度および傾き角度を制御する。冷却装置は冷却のために装置の入口そして出口を接続する水流を使用する。

標準:

ISO9185:防護衣- moltenmetalしぶきへの材料の抵抗の査定。

技術的な変数:

1. 制御キャビネット、試験台およびるつぼによる装置;

2. ポリ塩化ビニール センサーのフィルム:浮彫りにされたポリ塩化ビニール シートを、単位面積（300±30） g/mの²ごとの固まりで構成する;

3. るつぼ、高さ97mmの上の直径80mmの最下の直径56mmの容量190ml;

4. 取り外し可能なるつぼのホールダー:炉からテスト器具に移られるべき溶解した金属;

5. 温度の調査:1650℃、accuracy±10℃までの温度;

6. 注ぐ器具:一定した角速度で注ぐ装置を回す手段注ぐ装置から成っている、支持フレームが付いている標本のホールダーおよび砂の皿;

7. 標本のホールダー:長方形ピン フレーム、（160±2） mmの× （248±2） mmの8mmの正方形の鋼鉄からの外のり寸法;

8. 砂の皿:深の250mmwide× 350mm long×50mmの最低次元;

9. 溶解した氷晶石の注ぐこと:一定した率の（18±1.5）°per s;

10. 装置の制御システムはPLCによって自動制御;

次元:1300 x 1500 x 700のmm （H）の重量W X D X:100つのkg。
