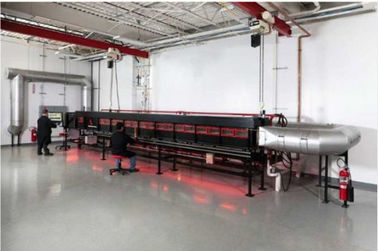

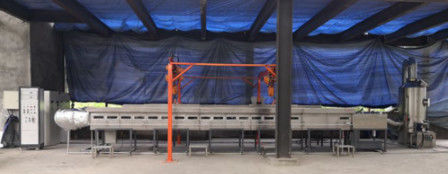

UL910/NFPA 262 スタイナー水平トンネル炉ASTME 84
基準:
UL910,NFPA262
設置要件
|
1
|
電気
|
AC 380V 50/60hz 30A
|
|
2
|
環境温度
|
15°Cから35°Cまで
|
|
3
|
ガス
|
メタンと空気圧縮機
|
|
4
|
役目
|
クレーン
|
|
5
|
サイズ
|
1300mm (L) × 1100mm (D) × 2100mm (H)
|
|
6
|
体重
|
1700KG
|
|
7
|
適用される基準
|
UL910,NFPA262,ASTM E84,UL723
|

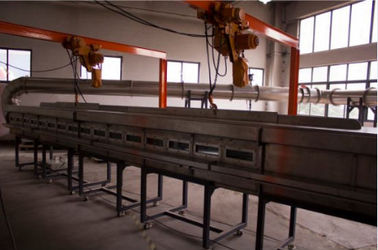

ススペンション ハードウェア
12つの駅を同時に持ち上げ コンピュータ制御でシムレスな持ち上げを保証します
2吊り付け ハードウェアは,上下,左 右を移動できるので,サンプルを設置し,稼働させるのに便利です.
3. 試験装置と稼働に便利な安全保護プラットフォームを装備.
燃焼システム
1. 10KVの火花点火器は,安全停火装置を装備しています.点火器は,閉じるメカニズムに接続されたレバーを通して自動的に配置されます.
2燃焼器の燃焼熱は,ガス流量システムによって自動的に制御されます.読み取りの精度は1%です.
3燃焼器の熱出力はコンピュータによって自動的に制御できます. 日本製の質量流量制御器で装備されています.
4電子磁気弁の故障による漏れを防止するガス流量バルブ制御システムで,爆発リスクが発生します.
5周波数扇風機は自動で風速を制御します. 扇風機の電力は3KW,電圧は380V.
6ガス圧力計と圧力調節バルブで,ガス圧を正確に制御します.
7. ガス流量を正確に制御するために輸入ガス流量制御バルブ
試験システム
1. 煙密度試験:煙密度が白熱灯光装置で測定される.色温2900±100K. 流動幅は+0.5%;煙密度値の線形出力時計補償機能付き.
2レンズは光を20mmの平行光線に変換する.d/f < 0.04.
3検出器:スペクトル分布はCIEに対応する.色素標準関数の精度は+5%である.出力の直線性は伝達力の3%以下または絶対伝達力の1%未満である.;システム90%の応答時間は3Sを超えない
4熱電池はK型装甲式熱電池で 直径0.5mm 温度精度は0.5度
5圧力センサー範囲 0~100pa;精度は+2pad;圧力センサー90%の応答時間は1sです.
6環境圧力精度+200Pa
7システム記録時間は少なくとも3秒です
8システム時間記録精度0.1s
9煙密度の生成曲線をコンピュータでリアルタイム表示
10選択:このシステムは,実験過程を観察し,試料の導入と燃焼後の燃焼残留物の特性を記録するためのカメラシステムで装備されています.
煙密度試験システム
1光源:米国から輸入された0.5Wヘリウムネオンレーザー
2.米国から輸入された光電接着器:波長範囲350-1100nm;ピーク値対応:0.65A/W;最大出力電流:100mA;Gain制御70dB.
3煙密度検査をより正確にするため,Thorlabsフィルター (米国から輸入).
4スタイナートンネル燃焼室は,光源の変動の干渉を効果的に防止する,相補光電検出システムで装備されています.
風速制御システム
パイプの排気容量:
1デルタインバーターで煙突の速度を正確に制御します
2煙の消耗能力:ピト管と輸入されたマイクロ圧力トランスミッターで風圧と風速の測定.
3差圧伝達器:測定範囲0~2000pa;精度: + 1%FS;ヒステレシス + 0.1%FS;最大線形圧69Kpa;圧力センサー90%の応答時間は1Sである.
4煙の排気容量: 8000m3/h
5. 風速信号は,より安定した風速と強力な反干渉能力を備えた,自動風速閉ループ制御を達成するために,自動的にフィードバックされます.
燃焼室の風速試験
1コンピュータシステムでシュタイナートンネル燃焼室の速度を設定し リアルタイムで風速を監視し 風速曲線を出力します
2燃焼室の速度範囲は0~8m/sで,風速測定解像度は0.001m/sです.
3検出範囲は0~250Pa,精度は±0.5Pa,システム表示圧力試験精度は±2Paである.
温度制御の収集
1スタイナートンネルオーブンの室内装置は,排気管の温度変化を監視するための3つのOmega K装甲熱対を装備しており,精度は0.1Cです.
2熱対のパラメータ:線直径0.25mm未満,温度精度0.1度
3. 温度試験範囲は0°C~1300°Cである.
データ収集と制御システム
1. 安定し信頼性の高いラボビュー制御システム
2標準の制御キャビネット,コンピュータを搭載し,19インチLCDディスプレイ
3システムには16ビット高精度データ取得モジュールがあります
4システム時間記録精度0.1s
5リアルタイムのデータモニタリングと正確な記録を達成します
6システムの動作状態のリアルタイム表示 障害状態の音声・光信号
7制御キャビネットは,プリンターと印刷レポートを接続することができます.
8音声アラームとアラーム表示機能
9制御キャビネットはコンピュータに接続できます.
10自動点火,点火障害検出機能を持つPLC制御システム
11ソフトウェアインターフェイスと制御パネルが操作を制御するために相互作用します.
