商品の詳細:
|
| 製品名: | BS476-7 表面炎の拡散試験装置 | サンプル: | 建築材料と部品 |
|---|---|---|---|
| スタンダード: | BS476-7 | 電源: | AC220V 50/60Hz |
| 放射線板の温度: | 850℃ | サイズ: | H2200* L2300* W1600 |
| 体重: | 500KG | 保証: | 12ヶ月 |
| ハイライト: | 表面炎の拡散試験装置,建材 実験室試験機器,炎症性マシーン試験装置 |
||

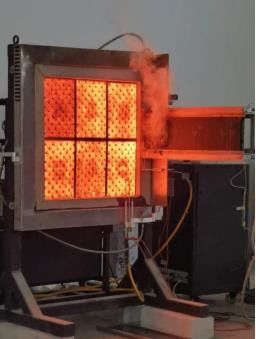

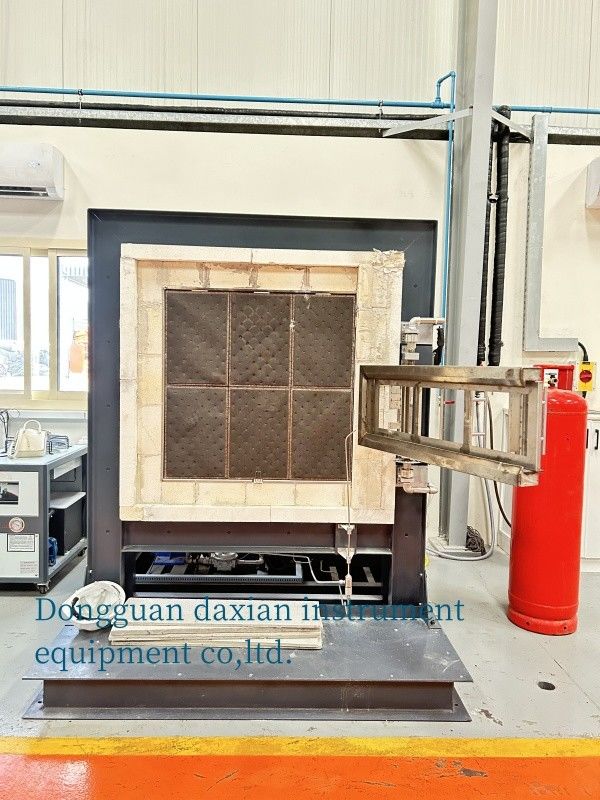

BS476-7表面炎の拡散試験装置
BS476-7 製品紹介:
炎の拡散テストはBS476-7規格に従って開発・製造され,建築製品の横向的な炎の拡散性能を測定するために使用されます.炎の拡散速度/炎の拡散速度によって材料の耐火性能が評価される.
この装置は,ガス放射プレートを通って熱を放射し,放射熱を校正するために輸入された熱流量計を使用します.試料は,特定の放射線熱条件下で材料の燃焼を試験するために混合ガスバーナーで点火されます.; 試験標本を明瞭に校正された放射線流量のある領域に晒し,点火時間,炎の拡散時間,最終消火時間を測定します.試験標本を垂直位置に置きます.放射線プレートに隣接する発火の炎は試験標本に近づきながら接触しない.表面に蒸発したガスによって熱した端が点火します.
点火後,炎面の展開と,炎面が標本表面で水平に燃え,各校正距離に到達するのにかかる時間を記録する.材料の関連パラメータのさらなる試験持続燃焼の熱,持続燃焼の熱,臨界流量,持続燃焼の平均熱,総熱放出などを含む.
標準:
BS476-7: 建築材料及び構造物の火力試験 第7部分 製品の表面の散布を分類する試験方法
構造的特徴:
3.1箱はステンレス鋼で作られ,美しく腐食耐性があります. 掃除が簡単です. 主なフレームワーク: 2つの独立した部分で構成されています.燃焼器の枠組みとサンプルサポートの枠組み2つの部分はボルトで接続され,柔軟な機械調節のためのボルトがあります.
3.2. 放射線プレートの中心の高さは1250 ± 100mmであり,放射線プレートの放射線表面と前面の表面の間の角は15 ± 3°調整できます.

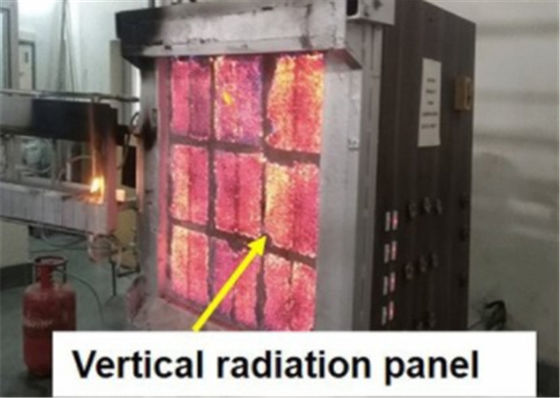

3.3放射線板の大きさは850mm × 850mmで,孔状の耐火タイルで構成されています.放射線強度は約80kw/m2に達し,表面温度は約850°Cに達します.
3.4 燃焼器: (200 ± 10) mm 長の二重穴セラミックチューブ,内径3mm,外径6.4mm,ホールスチールパイプで作られ,プロパンと空気流量計を装備標準 (100 ± 20) mm の高燃点要求を満たすための調整可能な小火の高さ.
3.5観測レベルマーク: ユーザが炎の拡散を観察することを容易にする. ステンレス鋼で作られ,水平と垂直に 50mm の間隔で設定されます.
3.6耐熱性および耐腐蝕性; 試料装置は引き出せるタイプです.
3.7 観測鏡: 調整可能な角度観測鏡 (750mm × 120mm) で装備され,試験中にガラスの鏡と試料のレンズを通して炎の拡散速度を観測することができる.足のスイッチで自動的に記録できます.
3.8 試験用クランプの大きさ:長さ855mm,幅275mm.ステンレス鋼板から作られ,厚さ (3 ± 0.2) mm.
3.90.5 ± 0.05mm 厚さのステンレス鋼板から作られた,ガスと煙突金属補償熱対を装備した1つのサンプル煙突.
3.10 カリブレーションプレート:長さ (850 ± 1) mm,幅 (270 mm),厚さ (25 ± 2) mmの燃焼性のないプレート,乾燥密度は (950 ± 100) kg/m3である.25mmの直径と100mm ± 1mmの穴間隔を持つ8つの穴があります.;
3.11 バックボードと位置付けプレート: バックボードは長さ885mm,幅270mm,厚さ (12 ± 3) mmの燃えないボードで,乾燥密度は (850 ± 100) kg/m3である.位置付けプレートの材料はバックボードと同じで,幅は (25 ± 2) mm.
BS 476 建築材料に関する共通規格:
BS 476-3 建築材料と部品の火力試験 - 屋根の露出部分の火力試験
BS 476-4 建築材料と構造物の火力試験 - 材料の不燃性の試験
BS 476-6 建築材料および部品の火力試験 - 製品の火力拡散の試験方法
BS 476-7 建築材料および部品の火力試験 - 製品の炎表面拡散の分類を決定するための試験方法
BS 476-8 建築材料と部品の耐火性試験 - 耐火性試験方法と建築部品の評価
BS 476-11 建築材料および部品の火力試験 - 建築材料の熱放射線の決定
BS 476-12 建築材料および部品の火力試験 - 炎と直接接触する製品の炎症性の試験方法
BS 476-20 建築材料と部品の火力試験 - 建築部品の耐火性試験方法 (一般原則)
BS 476-21 建築材料と部品の火力試験 - 負荷を負う部品の耐火性試験方法
BS 476-22 建築材料と部品の火力試験 - 負荷を負担しない部品の耐火性試験方法
BS 476-23 建築材料と部品の火力試験 - 部品の耐火性への部品の貢献に関する試験方法
BS 476-24 建築材料および部品の火力試験 - 第24章 換気管の耐火性試験方法
BS 476-31.1 建築材料と部品の火力試験 - ドアと窓の組成物を通る煙の浸透を測定する方法 - 室温での測定方法
炎の拡散指数テストメインパラメータ:
| 暖炉 | 外径 φ 95mm × 内径 φ 75mm × H150mm |
| サンプルラックの質量 | (15 ± 2) g |
| 空気流のフード | φ 75mm × 500mm |
| 熱対 | 断熱されたニッケルクロム装甲 φ 1.5mm,タイプK |
| 電圧調節器 | 5KVA,電圧安定度 ± 1% |
| 温度範囲 | 標準温度 + 10 ~ 750 ± 5 °C |
| 電源 | AC220V 50 / 60Hz |
