IEC61215 IEC61646 UL1703 衝撃試験装置

IEC61215 光電モジュール ハイルマシン 衝撃テスト 装置 衝撃テスト 規格 試験 IEC61646 UL1703

技術仕様:

1打ち上げ装置

a.電源は空気圧縮機の圧縮空気である.

b.空気圧: 6~8bar

氷上ホッケーパックは,手動で"発で充電される.

d. バレルの長さは約940mm

e. 樽は交換可能

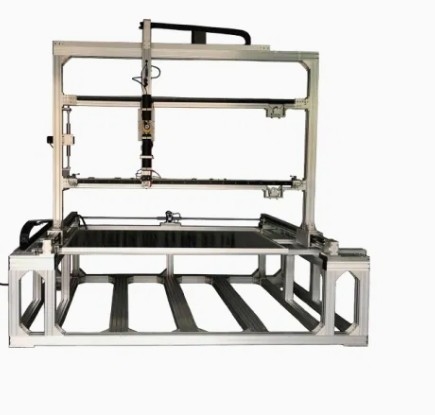

2. 移動位置付け装置

a. X軸の移動距離は約2100mm

b. Y軸の移動距離は約1000mm

C.位置付け精度≤1mm

d. 衝撃面 2000x1000mm

e. ガイドモードは高品質の輸入ガイドレール

f. 運転モードは輸入されたサーボモーター+同期車輪を採用

位置制御モードは,コンピュータ上の制御装置の自動位置付けです.

3速度測定システムと原理

a. パックが赤外線速度センサーを通過する時間を測定し,同時に赤外線が遮断される時間tを把握することによって,パックの速度は V=S/t に基づいて計算されます.

速度計は高精度の赤外線速度センサーを採用

C 赤外線速度センサーの精度 ± 5%

d. 速度把握範囲は0~40m/s

氷上ホッケー速度: 25mm 直径のパックの速度 23.0m/s±5%

35mm直径のパックの速度 27.2m/s±5%

直径 45mm プックの速度 30.7m/s±5%

4氷上ホッケーの調製方法とカビ

氷上ホッケー模具を水で満たして 冷蔵庫の冷凍庫に入れて 水が冷却して凍結した後氷上ホッケーボールを別々に取り出して,後に使うために氷上ホッケー収納箱に入れてください..

b. 模具は,拡張し,変形することは容易ではない特別な材料で作られています

c. 内腔の直径は25mm<1%;35mm<1%;45mm<1%

d. 1つの模具に 6個のパック; 1つの仕様に少なくとも 2 つの模具セット

e. 模具腔加工技術は,高精度のCNC機械ツールで処理されます.

氷上ホッケーパックの直径は25mm<5%;35mm<5%;45mm<5%

氷上ホッケーボールの重量は7.53g<5%;20.7g<5%;43.9g<5%

冷蔵庫 -10 °C
