エラストメリックの耐性を推定するためのオゾン反応性のない材料のオゾン耐性試験機械

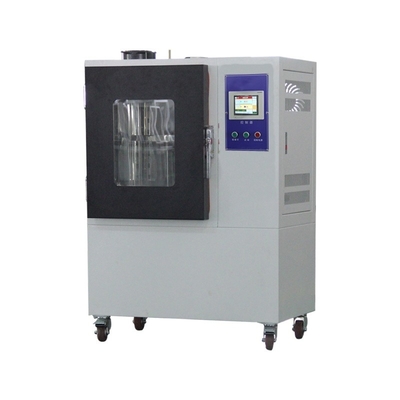

DX7120オゾン耐性試験装置

1基準:

IS 10810 (第13部分),IEC 60811-403,ASTM D 470,IS 3400 (第20部分): 1994,ISO 1431-1/1994およびASTM 4575に対応している.

2概要:

IS 10810 (第 13 部分),IEC 60811-403,ASTM D 470,IS 3400 (第 20 部分) によると,1994年ISO 1431-1/1994 と ASTM 4575 は,電缆のエラストメリック・ポリマー材料のオゾン攻撃に対する耐性を評価する試験装置には試験室,高電圧電源と制御装置を備えたオゾン発電機,空気乾燥機/浄化器,流量計制御装置,温度制御室,ガラスの楽器化学検査用の標本持ち器とオゾン検出装置

3テクニカルパラメータ:

1) 試験室はオゾン反応しない材料で,ステンレス鋼が好ましい.

2) 部屋の容量は少なくとも60リットルで,暖房と冷却の両方を備えた冷蔵オーブンでなければならない.

3) 試験室の温度は,PT-100センサーを用いた電子デジタル温度表示コントローラによって制御されるべきである.

4) 必要な温度範囲は10°C~80°Cで,制御精度は ±1°Cより優れている.

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) 試験期間中にドアを偶然開けるのを防ぐ装置またはロックメカニズムを備えなければならない.

7) 入口ドアは,冷却ガラスで作られた観察窓を装備し,部分的な圧力損失や試験中にオゾン濃度に対する有害な影響を防ぐために密封する必要があります..

8) 内室は,サンプルを中間観測するための光源を装備することができる.

9) 内室には,サンプルを配置するためのラックまたはラックが装備され,ラックの材料はオゾン,好ましくはステンレス鋼と反応してはならない.導入への影響を最小限に抑えるように設計されるべきです.空気・オゾン混合物の循環,交換,または排出.

10) 空気オゾン流の濃度と部分圧を生成,測定,制御する装置を必要とします.そして,空気のオゾンストリームが室内に導入されたときにオゾン層化を防止する.

4オゾン発電機

1) オゾン発生源は試験室の外に位置し,ガス流中の異物物は適切に濾過されなければならない.

2) オゾン発電機には,細いガラス式電解体によって分離された同心電極があり,電極の間には電圧が適用されます.

3) 発電機は,最大電圧範囲が20〜30kVで,電圧変化制御で電流出力は8mAの高電圧トランスフォーマーで電気を供給することができる.高電圧トランスフォーマーの精度は ± 1% になる.

4) オゾン発電機を木製のケースに設置し,操作者の完全な安全を確保する.

5) オゾン濃度は,直接オゾンメーターまたはオゾン分析器/オゾン検出装置を用いて測定すべきである.試験室内のオゾン濃度は25〜500 pphm (百万分の) またはppb (十億分の) でなければならない.オーゾンメーターは25から500ppbの範囲を選択する必要があります.

6) オゾン検出器/オゾン分析器に加えて,化学方法に必要なすべてのアクセサリーは検証のために提供されるべきである.

5空気供給:

1) 空気源は環境または圧縮空気供給から来て,完全にフィルタリングまたはフィルタリングされ,空気から水分を除去するために空気ドライヤーが必要です

2) 再利用可能な湿度表示ゲルからなる湿度表示器を用意する必要があります.

3) 必要なオゾン濃度を持つ空気の流量量は280l/hから560l/hの間であり,空気圧は大気圧よりもわずかに高く保たなければならない.

4) 制御付きの流量計: 2〜20l/minの範囲で空気流を非常に細かく調整できるはずです.

6循環扇風機

1) オゾン混合物を循環させるには,試験中に恒定速度を維持できる電気扇風機を備えなければならない.

(2) 扇風機の先端から50mmで測定された速度は,風室の側側で0.6m/s未満でない.

3) 扇風機モーターは屋内に置かれてはならない.扇風機モーターには,モーターを内腔から隔離するための延長軸または駆動機構があるべきである.

4) 扇風機のブレードを風室に埋め込み,保護網またはグリッドケージで分離または閉じる.

7ガラスの器具:

1) オゾンガスを収集し,化学分析によりオゾン濃度を決定する.

8試料の枠:

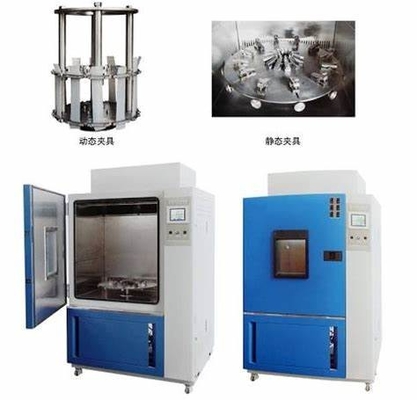

1) 試験室に十分な大きさで回転する機械的な支架を設置し,それに握り具を設置するか,試料を固定するための枠を設置する.

2) 試料を 20 mm/s から 25 mm/s の速度で,空気流に垂直な平面で移動させる.同じ試料が8分から12分ごとに試験室内の同じ位置に到達するように.

9排気システム:

1) 試験室には,適当な排気システムと催化装置などのオゾン層減少装置が装備されるべきである.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10入力電源:

作業入力電源は220V+/-10%ACで,周波数は50Hz+/-3%.

11カリブレーション:

1) オゾンメーター/オゾン解析器,流量メーター,温度調節器,試験室は,NABL (ISO/IEC 17025) 認定の検査室によって校正されるべきである.

12デモンストレーション

1) CPRI 仕様に従って設備とシステム制御の完全な操作に関する訓練を実施する.

2) 設置および運用中に化学的方法によりオゾン検出器の機能を実証し検証する.
