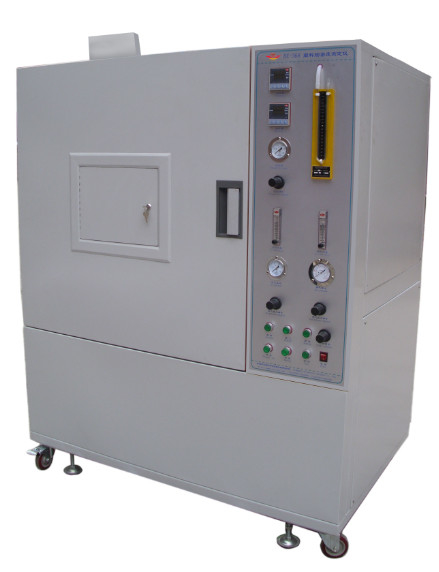

DX-8368 プラスチック式煙密度計

DX-8368 プラスチック式煙密度計

プラスチック燃焼煙密度計は,標準GB/8323に規定された技術条件に従って開発された煙密度計測のための新しいタイプの試験機器です.2-2008およびISO5659-2"単室方法によるプラスチック煙の生成の第2部分試験方法"この基準は,プラスチックを燃やしたときに発生する煙の特異光密度を決定するのに適しており,最大特異光密度は試験結果です.特定の条件下でプラスチックによる蒸発性能を評価するために使用されます..

これは,GB8323.2-2008 "プラスチック煙生成-第2部分:単室方法による煙密度を決定するための試験方法"とISO5659.2-2006 "プラスチック煙生成-第2部分:単室法による光密度の決定"試験基準. アストマE662

装置全体が閉ざされた試験室,光計測定システム,放射線コーン,燃焼システム,点火器,試験箱,ブレーキット,温度計と煙密度試験ソフトウェアこの回路は,単チップのマイクロコンピュータによって開発され,技術的な内容が高く,性能が安定しています.他の材料の評価にも利用できる (eプラスチック産業,固体材料産業の生産工場で広く使用されています.科学研究・試験部門.

1試験室:

1.1 玄関には窓と,窓の動きを阻む不透明な照明シールドが装備されている.

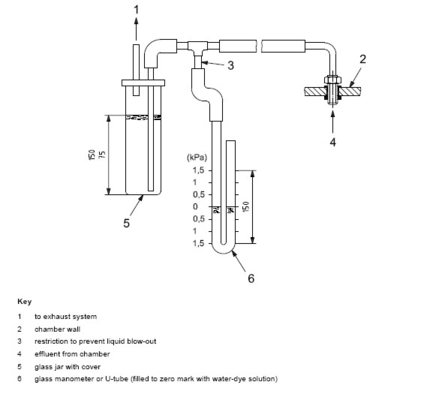

1.2 方形箱の底には,過剰圧力を防ぐために,防弾用アルミホイルシートが設置されており,このホイルシートは,厚さ0.04mm,長さ405mmの安全爆裂ディスクで構成されている.幅200mm箱の内部圧力調節装置が設置されている (図2参照).

1.3 ライトウィンドウ:上と下の2つの Ø 75mm のライトウィンドウ,ライトウィンドウの下部には9Wの環状電気ヒーターが装備されています.表面の煙濃度を最小限に抑えるために,ライト窓の上面の温度 (50 oC ~ 55o Cが適切) を確保するためテストボックスの上部にライトウィンドウがあり,テストボックス外側のライトウィンドウの周りに8mm厚の光学プラットフォームが設置されています.そして光学テーブルは,固定プラットフォームと試験箱を接続できる Ø 15mm の金属棒で固定されます..

1.4 内部サイズ:高さ914mm × 幅914mm × 深さ610mm

1.5 材料: 3つの層から構成される:外層は1.5mm厚の鋼板,高温の電磁焼焼白色塗料,中部層は60mm厚のアスベスト層で構成されています内部層は1.2mm厚のUSU304ステンレス鋼で 高温の電気静止性焼き黒塗料で 簡単に清掃できます

1.5 空気入口と排気口: 試験箱の上部に,直径 Φ65mm の空気入口が設置され,閉じる状態と閉じる状態は,フレンズ付き電磁弁によって制御される.排気口は左側の下部に設置されていますΦ80mmの直径で,閉じる状態と閉じる状態を制御するためのフレンズ付き電磁弁で制御され,排気扇風機が固定されています.

2光電気測定システム:電源,光倍数管,放大トランスルーセン,シャッター,フィルター,中性トランスルーセン,レンズ,光学システムオブスクラ,光源,光学窓ヒーターから構成されています

2.1照明源:

2.1.1光源: 6.5Vの白熱ランプ,電力を供給するトランスフォーマー (入力 220V,出力 6.5V) と変容電阻で構成されています.

2.1.2設置:電球は,光源,凸のレンズ,光窓ヒーター,光窓から成る,試験室の下部にある不透明な暗箱に設置されます.

2.1.3窓の表面の温度 (50 oC ~ 55oC) を確保するために,9Wの抵抗ワイヤに囲まれたAC220V電源.

2.1.4円形レンズ:直径51mm,調整して校正し,完全に直径51mmのリングを形成し,リングの外部のビームに他の光はありません.

2.1.5光窓: 遮断のない半透明フィルムとカメラ・オブスクラ・ボックスから構成される.

2.2写真探知器:

2.2.1光検出器: 光倍数管,放大フィルター,シャッター,フィルター,中性フィルター,凸のレンズ,光窓などで構成されています.

2.2.2光倍数チューブ:

2.2.2.1光倍数管のパラメータ:電圧: DC 1000V,電源:入力 12V,出力 0 ~ -1200V 2mA

2.2.2.2光電気システム処理:光検出器は光倍数管であり,A/D番号テンプレートに接続され,多段階増幅マイクロコンピュータで処理されます.連続的に相応の光学密度の伝達量を測定できます素眼の反応に類似し,暗黒電流は0.001uA未満です.光倍数管の最小感度は,0の100%を読み取ることで得られます..5 ニュートラルフィルターと1 ND-2 拡大フィルターを光路に.

2.2.3拡大フィルター: ND-2.0 伝達性は 0.95%,A 光源の色温は K=2854 です.

2.2.4シャッター: バフルと 0% 修正伝達性に使用されます.

2.2.5フィルター:補償フィルターでは,光学密度は0.1~1.0と2である.0合計で11個

2.2.6中性フィルター ND-05光源の色温 K=2854

2.2.7凸レンズ:直径は51mmで,直射線が上下オブスクラ間の半透明プレートの小さな強いスポットに焦点化できます.

2.2.7光学システムの校正:光学密度3.0と波長550~650nmの中性フィルターで検出.

2.2.8光窓: 遮断のない半透明シートとカメラ・オブスクラ・ボックスから構成される.

3放射線コーン:

3.1放射線コーン: 2600W の名乗電力を有する加熱要素で構成され,サンプル表面の中心部に10KW/m2~50KW/m2 の放射線強度を供給することができます.他の2つの位置の放射性試験では,サンプルの中心から25mm離れた位置でこの2つの位置の放射能は,サンプルの中心部の放射能の85%未満であってはならない.

3.2放射性コーンヒーター:独立した電源で電力を供給し,単相隔変圧器の電力は3000Wで,温度制御は高速サイクルでタイリスター制御を採用します.制御温度を ±2 °C に安定させることができる..

3.3. 熱流量計: 熱を吸収する領域で50kw/m2の範囲と直径10mmの平面面,表面はマットブラックで覆われ,冷却は水冷却です.

3.4点火器:点火器のノズルはΦ4.0mm開口の銅管ででき,炎の長さと水平の尺度は30mmです.

4ガス供給システム:

4.1ガス源:純度95%,プロパンと空気混合ガス,圧力は170Kpa

4.2プロパン流量計: 1~100cm3/min

4.3空気流量計: 5~500cm3/min

5性能:

1送信解像度: 0.0001%

2測定範囲: 0-100% 測定時に自動ギアシフト

3測定精度: ± 3%

4動作電圧:AC200-240V 50Hz

5環境湿度:室温 -40°C

6作業環境: 装置が動いているとき,直接の日光や強制的な空気流が避けられる.

6測定ソフト:

Windows XP 操作インターフェースと LabVIEW スタイルに基づいています. 伝達量対時間曲線が表示されています. 中国語と英語のインターフェース,中国語と英語の説明書を提供しています.
