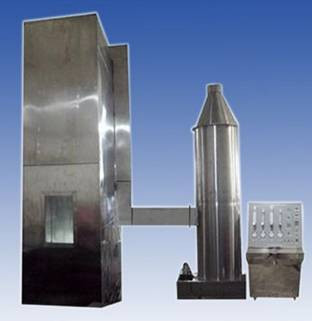

DX8349 ワイヤー&ケーブルバンドル燃焼テスト

適用範囲:垂直に設置されたバンドルワイヤーやケーブル,または光ケーブルが,指定条件下で炎の垂直拡散を抑制する能力を評価するために使用されます.煙塵除去タワーと協力する必要があります.試験室,空気源,鋼の梯子,排出浄化システム,点火源など,いくつかの部品から構成されています.

標準に準拠する:GB/T18380.31-2008 に準拠し,IEC60332-3-10-2018 "炎の条件下におけるケーブルおよび光学ケーブルの燃焼試験第31部分"垂直に設置されたバンドルワイヤとケーブル炎垂直拡散試験装置"は,GB/T18380の要件を満たすことができます..32-2008/IEC60332-3-21:2000 炎の条件下でのケーブルおよび光学ケーブルの炎試験 第32部分 垂直に設置されたバンドルケーブルおよびケーブルの炎の垂直拡散試験A についてF/Rクラス", GB/T18380.33-2008/IEC60332-3-22:2000 "炎の条件下でケーブルと光学ケーブルの炎燃焼試験 第33部分:垂直に設置されたバンドルされたワイヤーとケーブルの炎の垂直拡散試験 - Aクラス", GB/T18380.35-2008/IEC60332-3-24:2000 炎の条件下でケーブルと光学ケーブルの炎の試験 部分35 垂直に設置されたバンドルケーブルとケーブルの炎の垂直拡散試験C について" GB/T18380.36-2008/IEC60332-3-25:2000 炎の条件下でケーブルと光ケーブルの炎の試験 第36部分 垂直に設置された束のケーブルとケーブルの炎の拡散試験 カテゴリーD"と答えました

技術パラメータ:

• 試験室:実験装置は,幅 (1000±100) mm,深さ (2000±100) mm,高さ (4000±100) mmの自立式室である.試験室の裏壁と両側は,約0の熱伝達係数で作られなければならない..7W?m-2?K-1熱隔熱,1.5mm厚のUSU304ステンレス鋼板,中央に65mm厚の隔熱ミネラルファイバー,外側には1.5mm厚のUSU304ステンレス鋼板

2空気源:

空気入口にはデジタル気速気計があり,空気中のガス流量は (5000±500) L/minである.

試験が完了した後:火が止まった後1時間,試料がまだ燃えている場合は,警報と雨によって燃焼を強制的に停止する装置が設置されます.

3. 鋼の梯子タイプ:幅 (500±5) mm 標準鋼の梯子 (800±10) mm USU304ステンレス鋼の丸い鋼の梯子

4放出浄化装置:

試験室の上部にはデジタル気流計が装備されており,風の流れ速が8M/S未満であることを確認し,試験室内の空気流に影響しない.

煙の収集と洗浄装置: SUS304ステンレス鋼,直径800mm,高さ3500mm.

点火源

1型: 発火源には,ベルトプロパンガス吹火器とそのサポート用流量計およびベンチュリミキサーが1つまたは2つ含まれなければならない.1 の直径の 242 の平らな金属プレートで火の表面を掘り出さなければならない.32mm,これらの穴の中央距離は3.2mmであり,それらは3列に段階的に配置され,各列は81,80と81で,257×4.5mmの名目サイズ範囲に分布されています.発火器の両側に小さな穴が並んで切られています燃焼器具には,プロパンと空気の流入速度を制御する正確な装置が装備されるべきです.ロータメーターや質量流量メーターを使用できます

2. 発火源の吹火器は,ケーブルサンプルの前面から (75±5) mm,試験室底から (600±5) mm離れた水平位置に置く.鋼の梯子の軸と対称で吹火器の点火は,鋼の梯子の2つの梯子の真ん中に位置し,標本の下端から少なくとも500mm離れた場所に位置すべきである.
