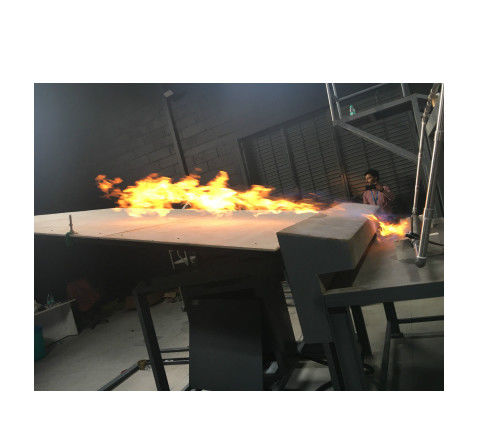

UL790 光伏電池用火力試験装置

UL790屋根材、耐火性能、太陽光発電セル用難燃性試験機

UL790屋根材、耐火性能、太陽光発電セル用難燃性試験機UL790屋根材、耐火性能、太陽光発電セル用難燃性試験機

適用範囲：

これらの要件は、火災をシミュレートするために建物の外部に漏れるすべての屋根材を対象としており、可燃性または不燃性の基材に取り付けられた屋根材に使用されます。これは、現実世界の条件下で屋根とモジュールの耐火性を評価し、A1.82m、B 2.4m、C 3.9mでの試験片のグレードを評価するためのものです。同時に、太陽光発電セルモジュールの難燃性試験にも使用できます。

規格：

UL 1730：集合住宅およびホテル/モーテル室の自己完結型居住ユニット用煙探知モニター：電動アナンシエーターは、住宅のすすの状態を検出します。

UL 790：屋根材の耐火試験に関する標準試験方法；

IEC 61730-2 太陽光発電モジュール付録A 火災試験 火炎伝播；

ASTM F 108 - 04：屋根材の耐火試験に関する標準試験方法；

NFPA 256 屋根材の火災試験；

性能パラメータ：

デッキの傾斜はシリンダーで制御されます

試験デッキは耐火ボードに取り付けられています

温度は自動制御バルブを使用して段階的に調整されます

試験サンプルを取り付けるためのサイズ1,300（W）×1,000（D）×120（H）の合板屋根材；

不燃性試験プレートは、試験プレートの端に取り付けられ、試験プレートの下での焼戻しの発生をブロックできます；

ステンレス鋼セクター調整プレート、調整可能な試験角度、寸法：1,440（L）x 940（H）mm；

不燃性プレートアセンブリは、フレームの前面に取り付けられ、軒とコーニスをシミュレートし、バーナーからの炎を試験片に延長し、寸法：330（W）x 2,130（D）x 584（H）mm；

実験室外から空気を抽出するための別々の排気ダクト；

ハニカムフィルターがエアダクトに設置され、ガイドベーンがガス入口に設置されています；

換気ダクトには、空気の流れの方向を調整するための傾斜調整パネルが装備されています；

換気ダクトには、試験プレートに供給される気流が外部からの影響を受けないように風速を強化するためのガイドプレートが装備されており、ガイドプレートはステンレス鋼製で、位置は風圧の変化によって変わりません；

エアダクトの材質はステンレス鋼製で、耐食性と耐高温性に優れており、寸法は：2,130（W）x 762（H）x 3,000（L）mm；

ファンは220V、50HZ、三相電気で、風速を自動的に調整できる逆システムが装備されており、流量は300m3/分です；

無段階可変速リバーサー、0〜100％調整可能；

ガスバーナー（断続的な火災、火炎伝播および飛火試験用）、長さ1.12m、直径60.3mm、試験ボードに向かって側面にある12.7mm（幅）x 0.91m（長さ）のスリット付き；

ガスバーナーは22,000 Btu/分（387 kWh）を提供でき、A、B、Cの3つの燃焼レベルに応じてガス流量を自動的に調整できます。

熱電対はバーナーの上部58.7mmに設置されており、888±28℃の温度をテストできます；

試験の安全性能を確保するための自動点火システム、点火電極高電圧は1.8kVp質量流量コントローラー；

自動温度制御システム；

クラスA、B：760±28℃（1400±50℉）- 21,000〜22,000 Btu/分（369〜387 kWh）

- クラスC：704±28℃（1300±50℉）-18,000〜19,000 Btu/分（316〜334 kWh）各ガスバーナーは、異なる試験および制御方法に従うため；

高精度圧力計と圧力調整バルブによるガス圧制御；

- LNG：MFMによるガス流量の正確な測定（空気流量は自動制御バルブで制御されます）；

- LPG：インバーターシステムを使用して空気流量を調整：試験デッキで19±8 km/h（5.5m/秒）；

金属メッシュグリッドが材料を支持し、パレットを回転させて材料の完全燃焼を容易にします；
