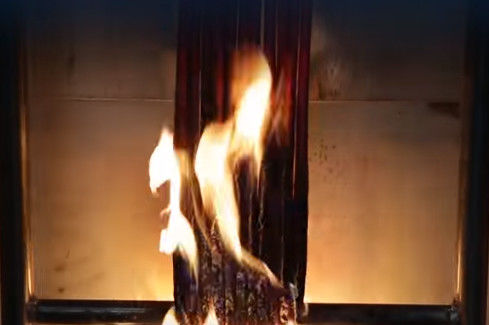

ラボ検査機 IEC60332-3 線やケーブルのバンドルの垂直炎の拡散のための試験装置
製品説明:
This equipment is used to evaluate the vertical installation of bunched wire and cable or fiber optic cable under the specified conditions to inhibit the ability of the vertical flame propagation device装置の殻は完全にSUS304ステンレス製で,試験箱,空気源,鋼の梯子,排出浄化システム,点火源,その他の部品がすべて使用されています.
基準:
IEC60332-3-21:2018 "火事条件下におけるケーブルおよびケーブルの燃焼に関する試験 - 第32部分:垂直に設置されたバンドケーブルおよびケーブルの垂直炎の拡散に関する試験" AFR
装置の組成:
1試験室
実験装置は,幅 (1000±100) mm,深さ (2000±100) mm,高さ (100分の4000) mmの自立型箱である.試験室の裏壁と両側は,熱伝達係数が約0の熱隔離材で作られている..7W,m-2K-1 (厚さ1.5mmのSUs304ステンレス鋼板から構成され,厚さ65mmの絶縁鉱物繊維で覆われている) と外壁.ドアには1.5mmの厚さのUS304ステンレス鋼が使用されている.
2空気源
2.1 空気入口には,調節可能な空気流量を持つ空気吹風機があり,燃焼室への空気流速は (5000±500) L/mnである.空気出口にはデジタル気力計が装備されている.
2.2 試験が完了した後,火が止まった後1時間,試料がまだ燃えている場合は,警報を鳴らし,南力による燃焼停止装置を使用する.
3銅の梯子型
厚さ (500 ± 5) mm 標準鋼の梯子 幅 (800 ± 10) mm 厚さ SUS304 ステンレス鋼棒から作られた鋼の梯子 上部に排気扇を設置した排気浄化装置の試験室箱内の排気ガス 6MSの速度で箱を引き出し,デジタルディスプレイの気流計で煙収集塔に送信.
4排気浄化装置
4.1 試験箱の上部には排気扇風機が装備され,箱型排気ガスを箱から6M/Sの速度で抽出する.煙収集塔を外に送る.そして排気口にはデジタルアンネモメーターがあります.
4.2 煙の収集と洗浄 塵と塵の装置 (DX-349A 噴霧ガス吸収塔を参照) 内部酸とアルカリ耐性プラスチック,直径800mm,高さ4000mm
5.1 タイプ:点火源には,バンド型プロパンガスバーナー1台または2台,それに関連する流量計およびベンチュリミキサーが含まれなければならない.1 の直径の 242 平面金属プレートである必要があります.32mm.これらの穴の中央距離は3.2mmであり,それぞれ81,80および81列の3列に分かれています.サイズは257×4.5mmの範囲です.炎板の両側に小さな穴の列が開く. これらのガイドホールは,GB/T 18380.31-2008のタッチ要件に従って,炎の安定した燃焼を維持することができます.
5.2 各タッチは,プロパンと空気の流れを正確に制御できる回転計または質量流量計を装備している.プロパン流量計:3-30umin2.5級,空気流量計:10-100umin2.5 クラス 53 パイロットの位置 垂直位置, (75 ± 5) mm のケーブル標本の前面から (600 ± 5) mm の室底から,銅の梯子の軸は対称である.トーチの点火は,梯子の2つの交差点の間に,標本の下端から少なくとも500mmの距離で中心に位置する必要があります..
技術パラメータ
| 燃焼室の内部寸法 | 1000mm×2000mm×4000mm (w*d*h) |
| 鋼の梯子サイズ | 500mm × 3500mm ((w*h) 幅800 × 3500mm |
| 型タッチで | GB/T18380.31-2008 に準拠する |
| ベンチュリミキサー | GBT18380.31-2008 に準拠する |
| 燃焼室内の空気流量調整 | 4500〜500L/分 |
| プロパン流量規制 | 3〜30L/分 |
| 圧縮気流の調節 | 10〜100L/分 |
| アネモメーター | 0.05-5m/s |
| デジタル温度計 | 0°Cから400°C |
| トレッチャの位置のタイプで | 高さ600 ± 5mm,任意の調整可能な水平距離 |
