ISO 5659-2のプラスチックのための電気燃焼性テスト、煙濃度の部屋

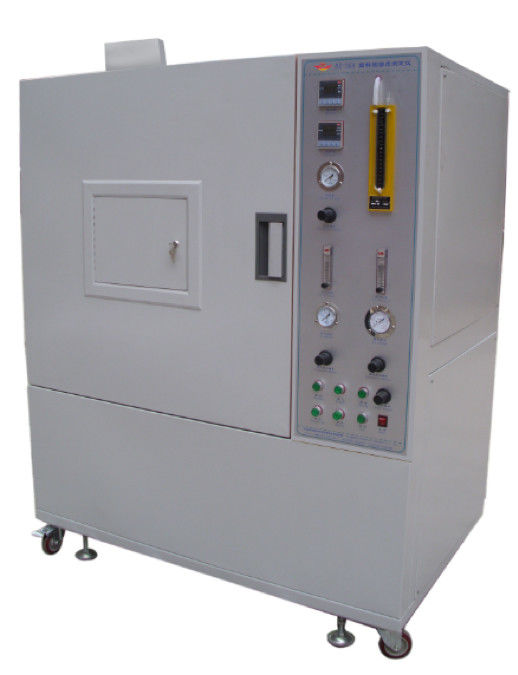

ISO 5659 プラスチック煙密度試験機、煙密度試験チャンバー

製品の説明:

プラスチック可燃性煙密度計は、規格GB/8323.2-2008およびISO 5659-2「プラスチックタバコの製造におけるシングルチャンバー法を用いた煙密度の測定方法」に規定された技術的条件に従って開発された新しいタイプの煙密度測定器です。この試験装置は、プラスチックが燃焼したときに発生する煙の比光学密度を測定するのに適しており、最大比光学密度が試験結果となります。これは、指定された条件下でのプラスチックの喫煙性能を評価するために使用されます。

規格:

GB 8323.2-2008「プラスチック - 煙の形成 - パート2：シングルチャンバー法による煙密度の測定方法」

ISO 5659.2-2006「プラスチック - 煙の形成 パート2：シングルチャンバー法による光学密度の測定」試験規格。

構成:

機器全体は、密閉チャンバー、測光測定システム、放射コーン、燃焼システム、点火器、試験ボックス、ブラケット、温度測定器、および煙密度試験ソフトウェアで構成されています。回路はシングルチップマイクロコンピュータを使用して開発されており、高い技術的内容と安定した性能を備えています。この機器はすべてのプラスチックに適していますが、他の材料（ゴム、織物被覆材、塗装面、木材など）の評価にも適しています。プラスチック業界、固体材料製造工場、研究および実験ユニットで広く使用されています。

パラメータ:

1.1 フロントドアには、窓の動きを遮断する窓と不透明なシャッターが取り付けられています。

1.2 正方形のボックスの底には、過圧を防ぐための破裂アルミニウム箔が取り付けられています。破裂ディスクは、厚さ0.04mm、長さ405mm、幅200mm、総面積81000mm2の安全破裂ディスクで構成されています。ボックス内の圧力調整装置が取り付けられています（図2を参照）。

1.3 光窓：上下2つのØ75mm光窓、光窓の下に9W環状電気ヒーターがあり、光窓の上面の温度（50℃～55℃が適切）を確保して、表面の煙濃度を最小限に抑えます。窓は試験ボックスの上部にあります。試験ボックスの外側の光窓の周りには、8mm厚の光学プラットフォームが設置されています。光学プラットフォームは、固定プラットフォームと試験ボックスを接続できるØ15mm金属バーで固定されています。

1.4 内部サイズ：高さ914mmX幅914mmX奥行き610mm

1.5 材質：外側1.5mm厚鋼板、高温静電焼付白塗装、中間層60mm厚アスベスト層、内層1.2mm厚USU304ステンレス鋼、高温静電焼付黒塗装の3層構造で構成されており、簡単に清掃できます。

1.5 空気入口と空気出口：空気入口は試験ボックスの上部に取り付けられており、その直径はΦ65mmです。フランジ付き電磁弁が閉鎖状態を制御します。空気出口は左下に取り付けられており、直径はΦ80mmです。フランジ付き電磁弁が閉鎖状態を制御し、排気ファンが含まれています。

特徴:

光電測定システム：電源、光電子増倍管、増幅半透明フィルム、光学シャッター、フィルター、中性透明シート、レンズ、光学系、カメラ、光源、光窓ヒーターから。

2.1 光源:

2.1.1 光源：6.5Vの白熱電球、電源用変圧器（入力220V出力6.5V）、可変抵抗器で構成されています。

2.1.2 設置：電球は試験ボックスの底にある不透明な暗箱に設置されており、光源、凸レンズ、光学窓ヒーター、および光学窓で構成されています。

2.1.3 光窓アダー：AC220V電源、9W抵抗線が巻き付けられており、光窓の上面の温度（50℃～55℃）が適切であることを確認します。

2.1.4 凸レンズ：直径51mmで、直径51mmのリングを完全に形成し、リングの外側に他の光がないように調整および校正されています。

2.1.5 光学窓：妨げのない光透過フィルムと暗箱で構成されています。

2.2 光電検出器:

2.2.1 光電検出器：光電子増倍管、増幅フィルター、シャッター、フィルター、中性フィルター、凸レンズ、光学窓などで構成されています。

2.2.2 光電子増倍管:

2.2.2.1、光電子増倍管パラメータ：電圧：DC 1000V、電源：入力12V、出力0～-1200V 2mA

2.2.2.2、光電システム処理：光電検出器は光電子増倍管であり、A/D数値テンプレートに接続され、多段増幅コンピュータによって処理されます。時間とともに対応する光学密度の光透過率を継続的に測定できます。これは、裸眼の応答と暗電流が0.001uA未満であるスペクトル感度応答の数です。光電子増倍管の最小感度は、光学パス0.5中性フィルターと1つのND-2増幅フィルターで100％読み取ることができます。

2.2.3. フィルターを増幅する：ND-2.0の光透過率は0.95％で、A光源の温度はK=2854です。

2.2.4、ライトゲート：バッフル用、補正光透過率0％使用。

2.2.5、フィルター：フィルターを補償するために、光学密度0.1～1.0および2.0の合計11個。

2.2.6、中性フィルター：ND-0.5、光透過率31.7％、A光源色温度K = 2854。

2.2.7、凸レンズ：直径51mmで、直接ビームを上下のカメラボックス間の半透明プレート上の小さく強烈なスポットに集束させることができます。

2.2.7. 光学系の校正：光学密度3.0、波長550～650 nmの中性フィルターを使用します。

2.2.8、光学窓：妨げのない光透過フィルムと暗箱で構成されています。

パラメータ：

放射コーン:

3.1、放射コーン：定格電力2600Wの加熱素子で構成されており、サンプル表面の中央に10KW/m2～50KW/m2の放射強度を提供できます。サンプルの中央から25mm離れた他の2つの場所での放射照度を測定する場合、これらの2つの場所での放射照度は、サンプルの中心での放射照度の85％以上でなければなりません。

3.2 放射コーンヒーター：独立した電源で電力が供給されます。単相絶縁変圧器の電力は3000Wです。温度制御は高速サイクルサイリスタによって制御され、制御温度は±2℃に安定させることができます。

3.3、熱流束計：測定範囲は50kw/m2で、直径10mmの平坦な領域の放射面積を受け、表面はつや消し黒でコーティングされ、水冷を使用しています。

3.4. 点火器：点火器ノズルはΦ4.0mm口径の銅管でできており、火炎長、レベル測定は30mmです。

ガス供給システム:

4.1、ガス源：95％純度、プロパンと空気の混合物、圧力170Kpa

4.2、プロパン流量計：1～100cm3/min

4.3、空気流量計：5～500cm3/min

全体の性能:

1. 光透過率分解能：0.0001％;

2. 測定範囲：0～100％; 測定時の自動シフト。

3. 測定精度：±3％;

4. 動作電圧：AC200-240V 50Hz;

5. 周囲湿度：室温-40℃

6. 作業環境：機器が動作しているときは、直射日光を避け、強制的な空気の流れがないようにする必要があります。

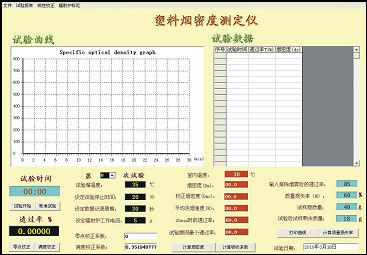

7. 測定ソフトウェア：WINDOWS XPオペレーティングインターフェース、LabVIEWスタイルに基づいています。透過率と時間曲線を表示します。中国語と英語のインターフェースがあり、中国語と英語の両方の取扱説明書を提供しています。図3を参照してください。
